二、控制程序设计

1、用触点指令编程

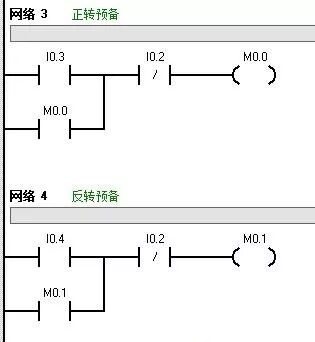

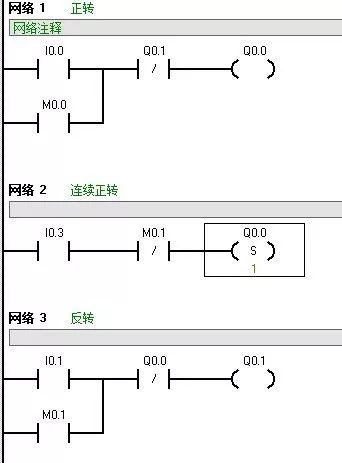

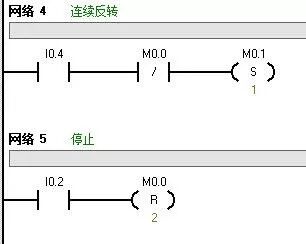

运料车的控制要求既有点动又有连续正反转控制功能， 用中间继电器进行状态转换后就很较易实现要求，如图3所示，网络1、网络3实现了既能点动又能连续的正转控制，网络2、网络4实现了既能点动又能连续的反转控制。

图 3

2、用置位复位指令编程

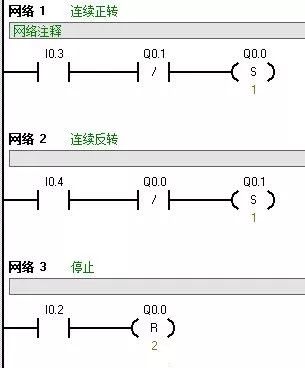

用置位位复位指令编程也可以实现电动机连续控制，其运行程序如图4（1）所示。

图 4（1）

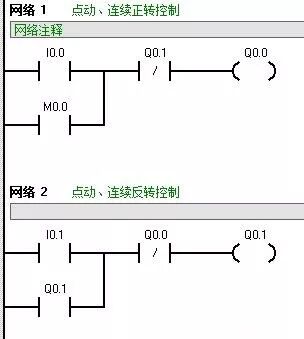

点动控制不能用置位复位指令，只能用触点线圈指令编程，既有点动、又有连续控制功能的电动机运行程序如图4（2）所示。

图 4（2）

3、用跳转与跳转标号指令编程

前面用5个按钮实现运料车点动，连续启停控制，其实点动、连续控制方式也可用旋转开关进行方式选择，这时正转反转停止按钮仍需要，电气原理图稍有变化。输入信号：旋钮开关1个，正转启动校钮1个，反转启动按钮1个，停止按钮1个，输入至少需4点。输出信号同前，正反转接触器线圈各1个，至少需2点。仍选择CPU221 （输入6点，输出4点）继电器输出型。

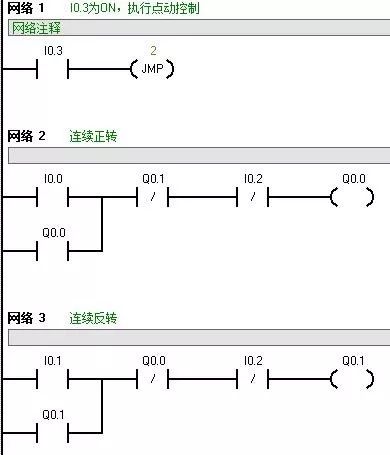

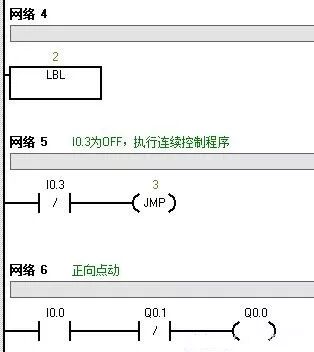

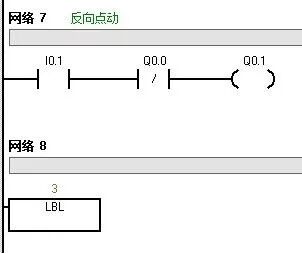

电气原理图可在图1的基础上稍作修改，输入信号少用个按钮， 在此不再重画电气原理图，程序中I0.3假设接通为点动，断开为连续，控制程序如图5所示。
