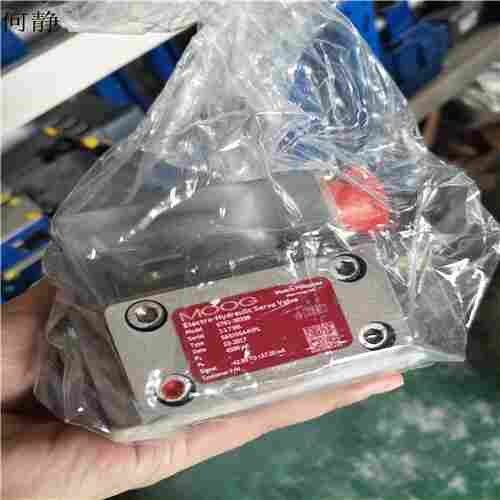

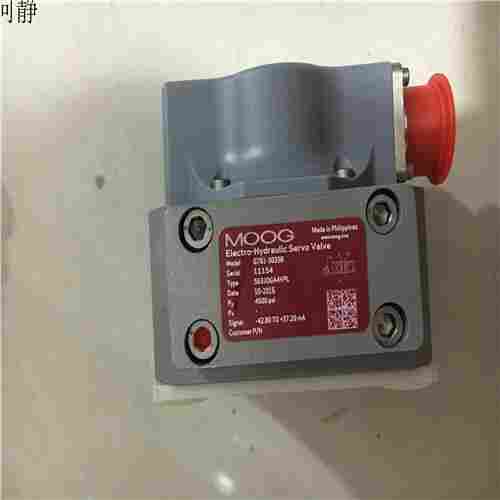

MOOG伺服阀G761-3034B中文资料
宁波思承公司始终坚持以客户为中心，注重为客户创造价值，秉持“质量为先，信誉为本”的经营理念，并将其视为公司生存发展的根本保障。公司严格执行产品质量检测标准，让广大客户买到放心的产品，并竭力为广大客户提供*质的产品售后服务。
MOOG伺服阀G761-3033B中文资料美国MOOG穆格伺服阀的动态特性。大流量阀内流道设计，大幅度增大了阀的额定流量。主阀芯位置采用位移传感器进行电反馈，内置式电子放大器对阀芯位移进行闭环控制。故障保险（Fail-Safe）功能可保障在出现意外断电故障时机器设备处于安全位置。G761系列伺服阀是具有机械反馈先导级的两级流量控制伺服阀。该系列电液伺服阀是可用作三通和四通节流型流量控制阀，具有响应快，搞污染等特性。
G761系列电液伺服阀是可用作三通和四通节流型流里控制阀，用于四通阀时控制性能更好。该系列阅为离性能的两级电液伺服阀，在7Mpa额定压降下的顿定流里为4U min至63U min阀的先导级是一个对称的双喷嘴挡板阀，由干式力矩马达的双气隙驱动输出级是一个四通滑阀。阀芯位置由一悬臂弹衡杆进行机械反馈。该系列阀结构简单、坚固工作可邢.使用寿命长.
这类阀适用于位置、速度力(或压力)同服控制系统.并真有很离的动态响应。
美国MOOG穆格伺服阀控制原理：电液伺服阀由一个力矩马达两级放大及机械反馈系统组成。*级放大是双喷嘴和挡板系统；第二级放大是滑阀系统，其原理如下：当有电气信号有伺服放大器输入时，力矩马达中的衔铁上的线圈中就有电流通过，并产生一磁场，在两旁的磁铁作用下，产生一旋转力矩，使衔铁旋转，同时带动与之相连的挡板转动，此挡板伸到两个喷嘴中间。在正常稳定工况时，挡板两侧与喷嘴的距离相等，使两侧喷嘴的泄油面积相等，则喷嘴两侧油压相等。当有电气信号输入，衔铁带动挡板转动时，则挡板靠近一只喷嘴，使这只喷嘴的泄油面积变小，流量变小，喷嘴前的油压变高，而对侧的喷嘴与挡板间的距离增大，泄油量增大，流量变大，使喷嘴前的压力变低，这样就将原来的电气信号转换成力矩而产生机械位移信号，再转变为油压信号。
穆格moog伺服阀阀的特点:
采用千式力矩马达和两级液压放大器结构
前置级为无卒旅副的双喷嘴挡板阀
阀芯驱动力大
动态晌应性能离
结构坚固，使用寿命长
离分辨率、低环滞
令出厂时全部调整完毕
令可选择第五个油口用于单独控制先导阀
可现场更换先导阀的碟形滤油器
moog伺服阀G761系列
moog伺服阀技术参数
系列.，型号 G761
安装型式 ISO 10372-04-01-0-92
阀体结构 四通，带阀芯阀套的两级伺服阀
先导级 吸拱挡板阀
先导级控制 可选择内控式或外控式
供油 系列同服阀在植定的供油压力下工作
供油压力 1.4 Mpa 31.5 Mpa
耐压 47.3 Mpa 31.5 Mpa
额定流量误理 +10%
对称性 <10%
分瓣率. <0.5%
滞环奋 <3.0%
零漂 <2.0%
总线小 <2.0%
总线大 <2.0%
户口 <2.0%
T口
△p.=7 Mpa
温度变化38C
加速度至10g时
供油压力每变化7Mpa
背压从0变化至3.5 Mpa时
MOOG电液伺服阀的常见故障
1）首先检查穆格伺服阀力矩马达部分
a.线圈断线：引起阀不动，无电流。
b.衔铁卡住或受到限位：原因是工作气隙内有杂物，引起阀门不动作。
c.球头磨损或脱落：原因是磨损，引起伺服阀性能下降，不稳定，频繁调整。
d.紧固件松动：原因是振动，固定螺丝松动等，引起零偏增大。
e.弹簧管疲劳：原因是疲劳，引起系统迅速失效，伺服阀逐渐产生振动，系统震荡，严重的管路也振动。
f.反馈杆弯曲：疲劳或人为损坏，引起阀不能正常工作，零偏大，控制电流可能到总线大。
2）再者检查穆格伺服阀喷嘴挡板部分
a.喷嘴或节流孔局部或全部堵塞：原因是油液污染。引起频响下降，分辨降率低，严重的引起系统不稳定。
b.滤芯堵塞：原因是油液污染。引起频响下降，分辨率降低严重的引起系统摆动。
3)然后检查穆格伺服阀滑阀放大器部分
a.刃边磨损：原因是磨损，引起泄露，流体噪声大，零偏大，系统不稳定。
b.径向滤芯磨损：原因是磨损。引起泄露增大，零偏增大，增益下降。
c.滑阀卡滞：原因是油液污染，滑阀变形。引起波形失真，卡死。
4）如果还有问题，可以考虑穆格伺服阀其他部分
密封件老化：寿命已到或油液不符。引起阀内外渗油，可导致伺服阀堵塞。
由于产品众多，型号各异，网页标价与实际不符，如需购买请先询价，给您带来的不便深感抱歉~如需产品参数尺寸图请与业务联系！谢谢
关于价格：网上所标的价格并非实际价格，购买前请电话联系咨询具体价格和交货期，
MOOG常用型号：G761-3001；G761-3002；G761-3003；G761-3004；G761-3005；J761-001；J761-002；J761-003；J761-004等等。
常用型号：G761-3001；G761-3002；G761-3003；G761-3004；G761-3005；等等型号：G761-3001-5；G761-3001B；G761-3002-5；G761-3002B；G761-3003-5；G761-3003B；G761-3004B；G761-3004B5；G761-3005B；G761-3005B5；G761-3006B；G761-3007-5；G761-3007B；G761-3008；G761-3008-5；G761-3008B；G761-3009-5；G761-3009B；G761-3010；G761-3010-5；G761-3016B；G761-3017；G761-3017B；G761-3018；G761-3018B；G761-3019；G761-3020；G761-3021；G761-3021-5；G761-3021B；G761-3022-5；G761-3022B；G761-3023；G761-3023-5；G761-3023B；G761-3024-5；G761-3024B；G761-3025B；G761-3500；G761-3501；G761-3502；G761-3503；G761-3504；G761-3504-5；G761-3511；G761-3511A；G761-3512；G761-3512A；G761-3513；G761-3513B；G761-3600；G761-3601；G761-3602B；G761-3605B
如果你需要欧美进口元件，我们都可以代采购，*原装*！
价格好 有优势 国外原装进口 一手货源 货期短 原装* 部分现阶段销售 ！
宁波思承流体技术有限公司主营产品：
Parker派克（DENISON丹尼逊）全系列产品：液压、气动、电子、密封、过滤及管接头等，价格及货期都具有优势，*原装*!
REXROTH力士乐全系列： 德国原装进口，只要有量，我们可以直接国外申请非常好的价格！
EATON伊顿（VICKERS威格士、INTERNORMEN、IH等），直接国外源头采购，部分系列价格非常好！
HAWE哈威（及SUNFAB胜凡）：为水泥厂、工程机械备有现货，部分
R系列径向柱塞泵：R9.8-9.8-9.8-9.8A现货、R8.3-8.3-8.3-8.3A、R11.8-11.8-11.8-11.8、R1.08、R2.5A、R4.3A、R5.6A、R3.3-1.7-1.7-1.7-1.7A
MOOG穆格：伺服阀、柱塞泵、伺服电机、伺服油缸等
ATOS优势系列：比例阀、伺服阀及防爆阀价格具有优势，常规型号备有现货
齿轮泵及马达：BUCHER布赫、MARZOCCHI马祖奇、
液压泵阀：SAUER DONFOSS、BIERI比利、DUPLOMATIC迪普马、Wandfluh万福乐、CONTINENTAL HYDRAULICS、Linde林德、Oilgear、ESM弹性支撑、VOITH福伊特、SETTIMA赛特玛螺杆泵、EMG伺服阀、SAMSON阀门、NORGERN、MAAG马格
水泵：丹佛斯APP、PAH水泵、CAT水泵、格兰富GRUNDFOS、WATER、台湾河见HCP水泵等
穆格（MOOG）公司是全球电液伺服元件及伺服系统设计及制造领域的*,创立于1951年。MOOG总线早起源于航空航天军事工业领域伺服阀及系统制造，主要经营伺服阀、伺服控制器、电动缸、伺服电机、伺服控制软件。行业应用领域广泛，涉及钢铁冶金、电力电站系统、、汽车测试仿真系统、航空测试仿真系统注塑吹塑成型、材料试验等。
以下穆格MOOG型号宁波思承常备现货，价格好 | |||
D633-308B | D633-460B | D633-313B | D633-317B |
D633-455B | D633-521B | D633-531B | D634-319C |
D634-341C | D634-501A | D634-317C | D634-514A |
G761-3001B | G761-3002B | G761-3003B | G761-3004B |
G761-3005B | G761-3006B | G761-3007B | G761-3008B |
G761-3008B | G761-3009B | G761-3033B | G761-3034B |
G631-3001B | G631-3002B | G631-3003B | G631-3004B |
G631-3005B | G631-3006B | G631-3007B | G631-3008B |
D661-4651 | D661-4444C | D661-4636 | D661-6428E |
D662-4010 | D662-Z4311K | D662-Z4372 | D664-4013 |
D955-2101/C | D957-2003-10 | D952-2001-10 | D951-2025-10 |
072-1202-10 | G631-3800B | D661-4538C | D661-4653 |
