目录

    1综合介绍4

    1.1概述4

    1.2工作原理简述4

    1.3技术参数4

    2术语6

    2.1需量周期6

    2.2*需量6

    2.3滑差（窗）时间6

    2.4尖、峰、平、谷、脊谷、尖谷时段7

    2.5谐波电压含量7

    2.6谐波电流含量7

    2.7电压谐波畸变率7

    2.8电流谐波畸变率7

    2.9畸变功率因数7

    2.10需量畸变率8

    2.11谐波电量8

    3仪表主要功能8

    3.1电量分时计量8

    3.2*需量分时计量9

    3.3跨月结算12

    3.4测量功能12

    3.5液晶显示说明13

    3.6通信功能27

    3.7事件记录功能28

    3.8脉冲输出34

    3.9负荷曲线记录功能35

    3.10电量冻结36

    3.11安全管理与用户权限37

    3.12液晶背光功能38

    3.13声光报警功能38

    3.14停电抄表功能38

    3.15电压合格率统计功能38

    3.16电表自检及电网故障信息的显示与抄读39

    3.17辅助电源39

    3.18特殊计量功能40

    4使用方法40

    4.1低功耗唤醒显示40

    4.2参数设置40

    4.3安装43

    4.4抄表44

    4.5电池更换44

    4.6主端子接线图44

    4.7使用注意事项44

    5运输贮存45

    6保修条例45

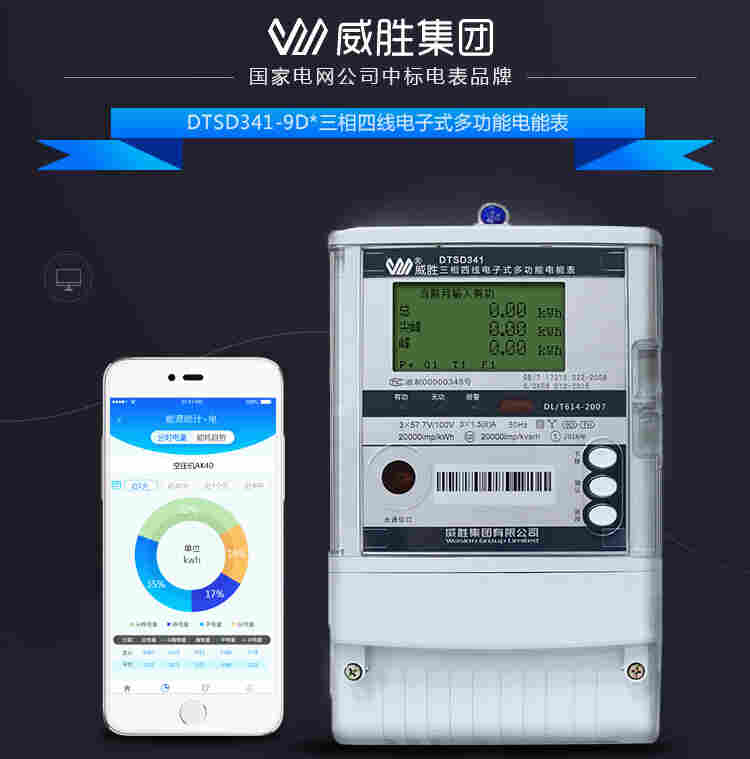

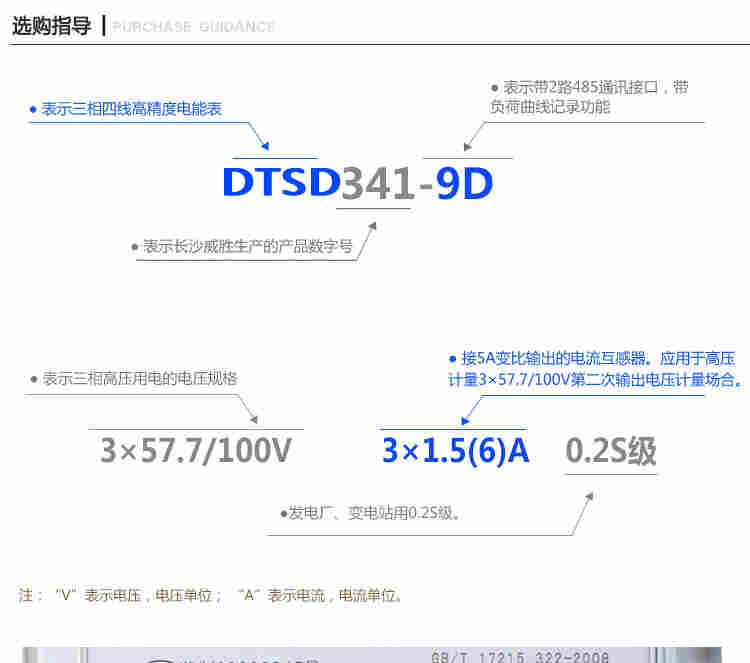

威胜DTSD341/DSSD331-9 三相多功能关口表

1 综合介绍

1.1 概述

DSSD331/DTSD341-9 型电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合 GB/T8 、GB/T8、Q/OKRW012-2015 和 DL/T614-2007 等电能表有关标准，采

用 DL/T645-1997 通信规约（有扩展）。

1.2 工作原理简述

本产品采用当今世界流行的*电能表设计方案：DSP＋管理 MCU，将 DSP 高速数字信号处理功能和* MCU 完善的管理功能结合。其基本工作原理如下：16 位 A/D 转换器和 DSP 高速数据处理器对各相电流、电压进行采样。通过相应的数学计算，由 DSP 部分完成对电参量测量、电能累计及电能计算等工作。计算数据通过高速通信接口与管理 MCU 进行数据交换；管理部分采用一款 16 位 MCU，主要完成显示、数据统计、存储、通信、电表功能选择以及初始化数据设定等工作。其原理框图

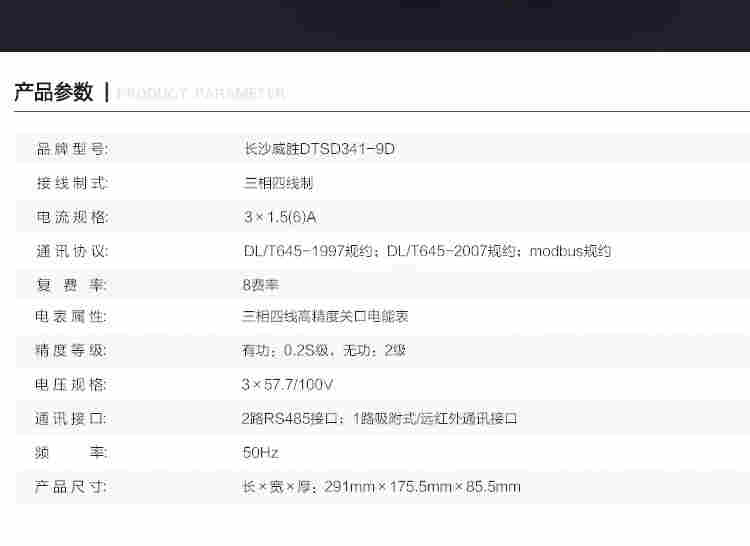

1.1.1 主要技术参数

项目	技术要求
参比电压	3×220V /380V，3×57.7 V /100V，3×100V
工作电压范围	0.7Un—1.3Un
电流测量范围	互感器接入式： 1.5(6)A,0.3(1.2)A,1(10)A, 5(10)A, 5(6)A
准确度等级	有功：0.2S 级

1.1 尖、峰、平、谷、脊谷、尖谷时段

电力系统日负荷曲线*突出的时段称为尖时段；高峰负荷对应的时段称为峰时段；低谷负荷对应的时段称为谷时段；比谷负荷更低一级负荷对应的时段称为脊谷时段；*低负荷对应的时段称为尖谷时段；尖、峰、谷、脊谷、尖谷时段外对应的时段称为平时段。
