0811402515进口力士乐比例流量控制阀由上海韦米机电设备有限公司*提供
库存大量REXROTH柱塞泵A10VSO,齿轮泵PGH4\5,PGF1/PGF2/PGF3,电磁阀4WE，电子变量泵SYDFEE-2X,电液比例控制阀0811,电液换向阀4WEH、4WE,减压阀DR10、DR20、叠加阀ZD、Z1S、Z2S,ZDR电磁溢流阀DBW，直动式溢流阀DBD、0532，先导溢流阀DB10、DB20,电磁球阀M-S、M-3S,力士乐电液比例控制阀\放大器、压力继电器0811，伺服驱动，电机

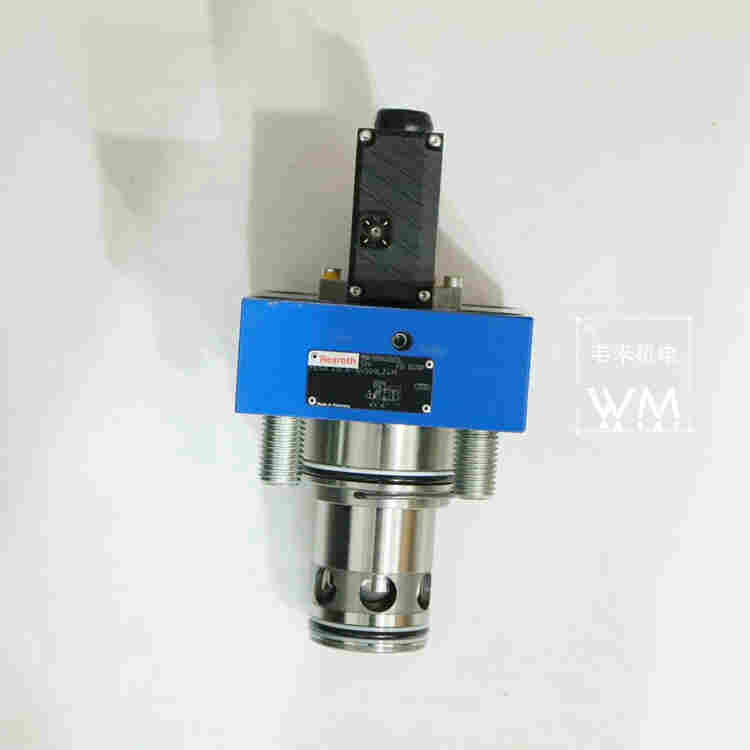

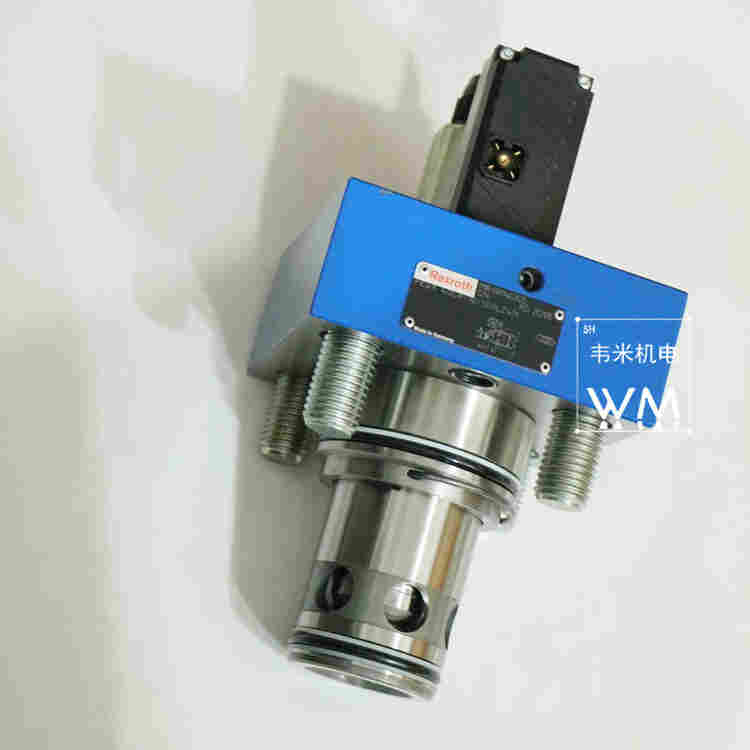

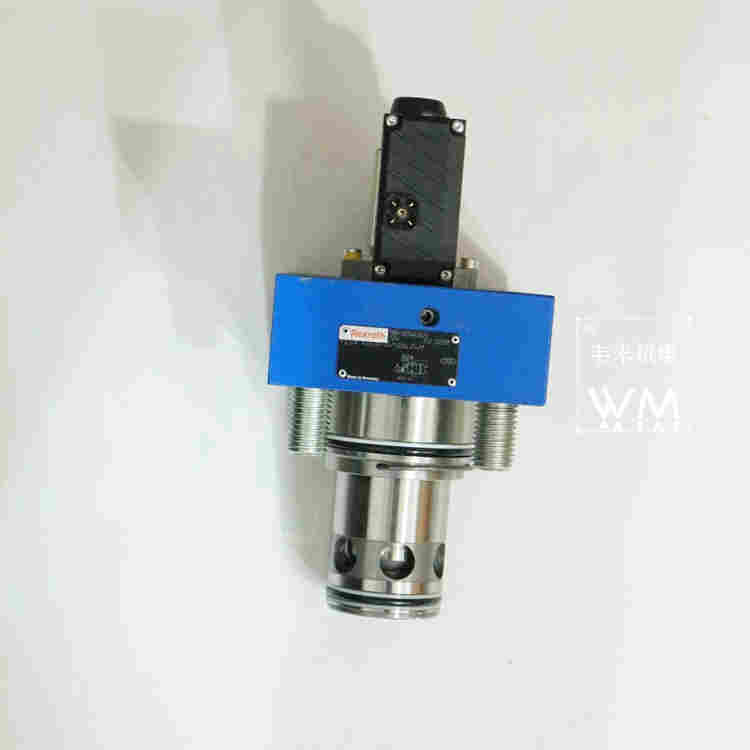

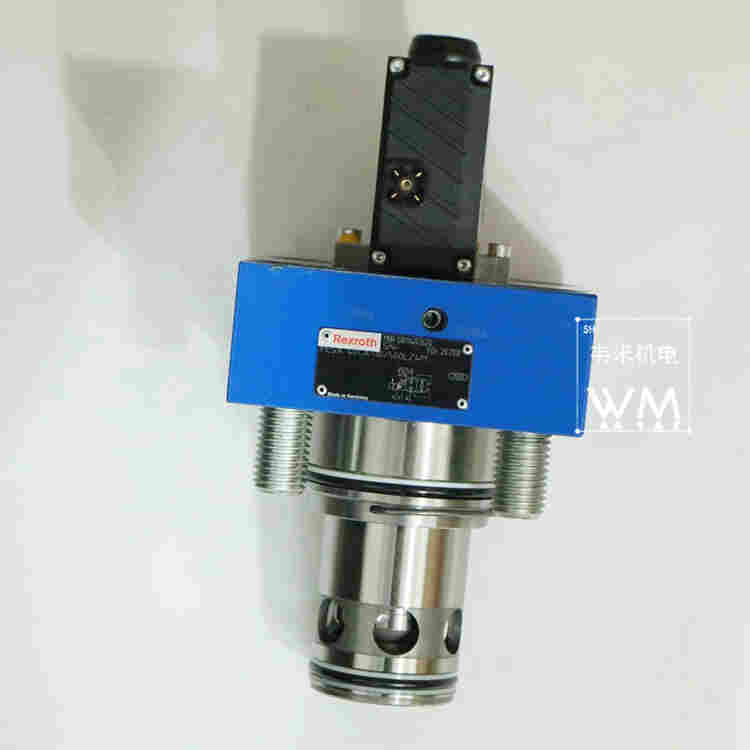

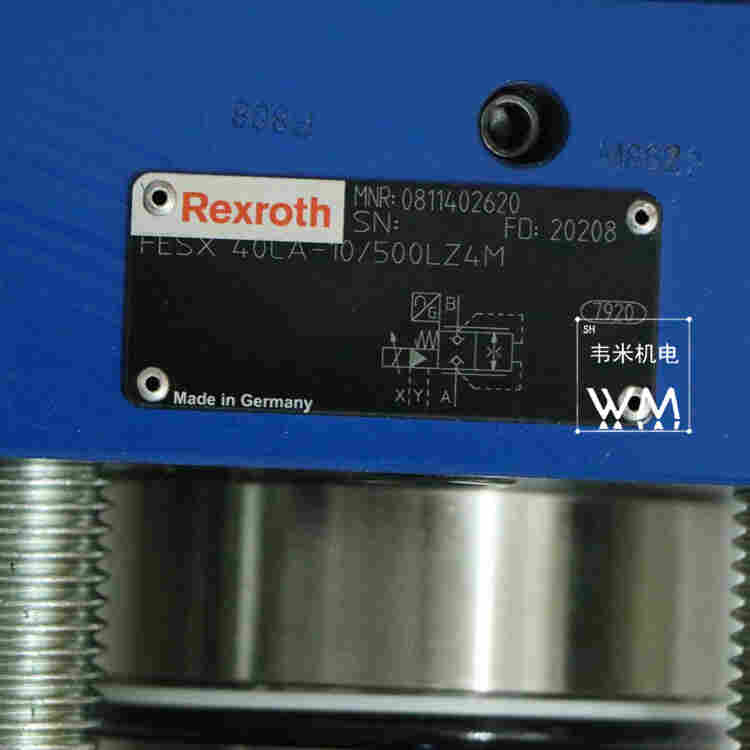

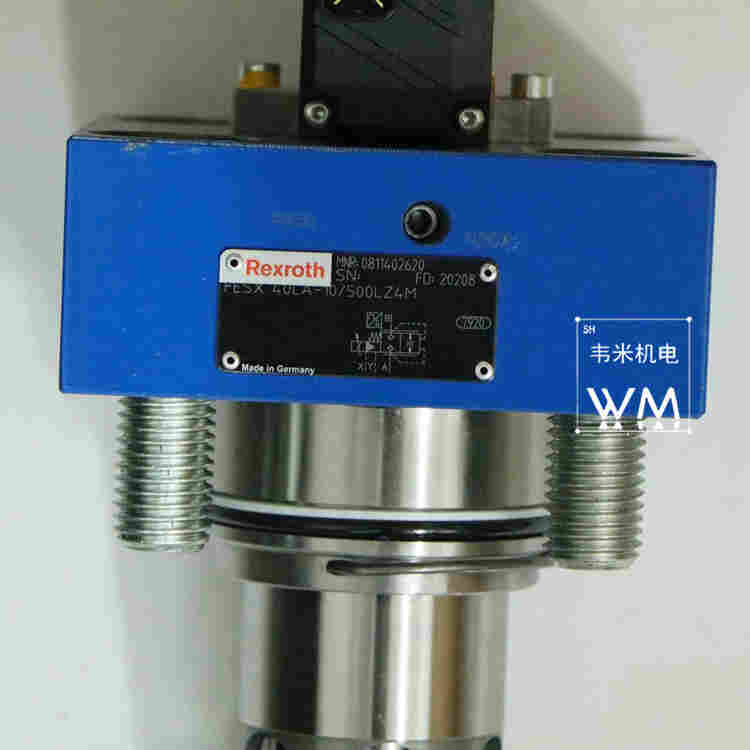

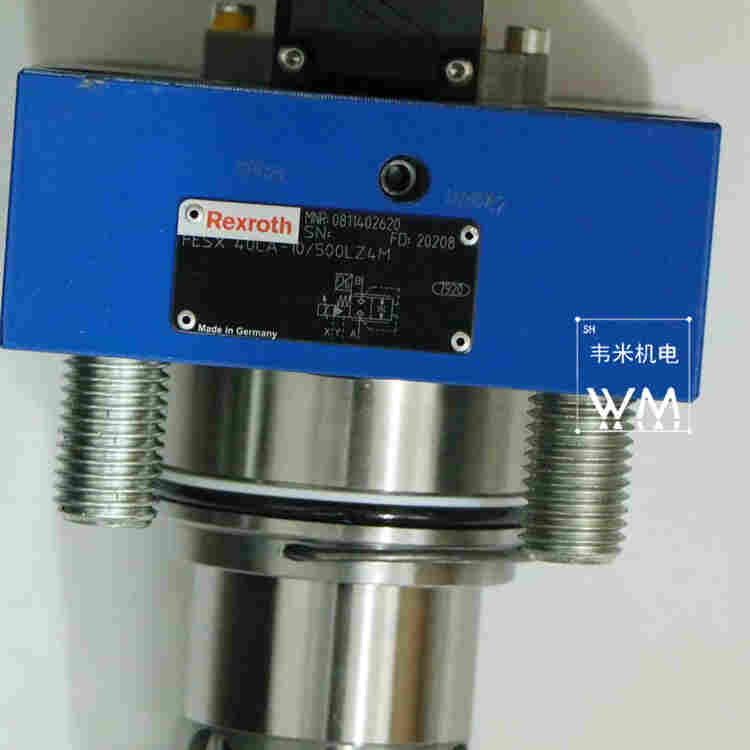

0811402515进口力士乐比例流量控制阀
二位四通和三位四通比例方向直控阀，阀芯带位移反馈
二通比例节流阀用于油路块安装
类型 FES；FESE
规格 25 至 63
组件系列 3X
*工作压力 315 bar
*流量 1800 l/min Δp = 10 bar
特点：
— 直控式比例换向阀可以控制液流的方向和大小
— 阀的控制通过带中心螺纹的比例电磁铁实现，线圈可单 独拆卸
— 带电反馈
— 板式连接结构 孔型符合：DIN 24 340 , A 型，ISO 4401 和 CETOP-RP 121 H
— 控制阀芯由弹簧对中
— 4WREE型带内置放大器，接口形式为A1或F1
— 4WRE型使用的放大器：
* 数字式放大器VT-VRPD-2-1X/V0/0
* 模拟式放大器VT-VRPA2-，-1X
工作原理：二位四通和三位四通比例方向阀为直控，板式结构；由比例电磁铁操作，比例电磁铁带中心螺纹，线圈可单独拆卸，电磁铁的控制可通过外部放大器（WRE型）或内置的放大器（WREE型）
功用：正向流通，反向受控流通
结构：普通单向阀+液控装置
工作原理：K不通压力油，工作方式同普通单向阀；K通压力油，阀口打开，可以反向流通
应用：∵液控单向阀具有良好的反密封性
常用于保压、锁紧和平衡回路
图形符号含义：
1、 位——用方格表示，几位即几个方格
2 、通——┴ 、┬ 箭头首尾和堵截符号与一个方格有几个交点即为几通。
3 、油口有固定方位和含义，p——进油口(左下）， T——回油口（右下） ，A.B——与执行元件连接的工作油口（左、右上）。
4 、弹簧——W、M，画在方格两侧
5 、常态位置 ——原理图中，油路应该连接在常态位置。如三位阀在中间一格。
滑阀的中位机能：即滑阀处于常态时的状态，有M型，H型，O型，P型，M型等。
液压比例控制系统
以比例控制元件完成动力与运动方向控制，分为比例压力阀、比例流量阀、比例方向阀及比例方向流量阀，可为模拟量输入或数字量输入，视是否带反馈分为开环控制与闭环控制，一般获得频率不是很高(10HZ)以内，高频响阀可实现较高频率。
若精度要求不高可考虑使用电液比例控制系统，一般电液比例控制系统可达至以下精度
位置精度- 3 mm
速度精度带压力补偿器- 3%
加减速斜坡时间-0.5秒
压力带位移传感器的产品-比例压力阀设定的0.3% (如压力设定为200bar,精度可达0.6bar)
一般的多驱动器液压系统皆要求流量及压力控制，提供比例压力及流量控制系统
开环式比例压力及流量控制可用于定量泵及变量泵系统。
速度和流量比例控制的分别是:
流量控制只控制供油量,并不控制驱动元件的运动方向;
若系统负载及变速要求高，则要使用速度控制系统。
速度比例控制多用于自动化控制、注塑机、压力机等
比例阀型号
力士乐REXROTH二通比例节流阀（插装阀形式）FEE
R901186873 FEE16C-2X/100LK0G1V
R901276051 FEE16C-2X/140QK0G1M
R901382854 FEE16C-2X/190LK0B1V
0811402616 FESXE32CA-1X/320LK0B1M
0811402515 FESX25CA-1X/210LZ4M
0811402614 FESX32CA-1X/320LZ4M
0811402622 FESXE 40CA-1X/500LK0B1M
0811402642 FESXE50CA-1X/980LK0B1M
0811402517 FESXE25CA-1X/210LK0B1M
力士乐REXROTH二通比例节流阀（插装阀形式）FES
R901308910 FES25CA-3X/315LK4M=LB
R901013914 FES32CA-3X/450LK4M=LB
R901042748 FES32CA-3X/450LN9K4M
R901391902 FES40CA-3X/670LZ2M
R901041300 FES50CA-3X/1400LJZ2M
R901266999 FES63CA-3X/1800LK4M-16
力士乐REXROTH二通比例节流阀（插装阀形式）FESE
R901054794 FESE25CA-3X/200QK0B1M
R901045862 FESE25CA-3X/200QK0G1M
R900767349 FESE25CA-3X/315LK0B1M=LB
R901435821 FESE25CA-3X/315LK0B1V
R901312977 FESE25CA-3X/315LK0G1V
R901012850 FESE32CA-3X/450LK0B1M=LB
R901174775 FESE32CA-3X/450LK0B1V
R901033548 FESE32CA-3X/450LK0G1M
R901052417 FESE32CA-3X/450LK0G1V
R901222088 FESE40CA-3X/670LK0B1V
R901216503 FESE40CA-3X/670LK0G1V
R901047747 FESE50CA-3X/1400LK0G1V
R901276354 FESE63CA-3X/1800LK0G1V
力士乐REXROTH比例流量控制阀
力士乐REXROTH比例二通流量控制阀2FRE 6
R900373509 2FRE6A-2X/10QZ4MV
R900361710 2FRE6A-2X/10QZ4RV
R900377730 2FRE6A-2X/16QZ4MV
R900364360 2FRE6A-2X/16QZ4RV
R900366337 2FRE6A-2X/1LMV-2
R900904427 2FRE6A-2X/1LZ4MV
R901026943 2FRE6A-2X/25LK4MV
R900364361 2FRE6A-2X/25QZ4MV
R900365627 2FRE6A-2X/25QZ4RV
R900372150 2FRE6A-2X/2LRV-2
R900369231 2FRE6A-2X/2LZ4MV
R900374749 2FRE6A-2X/2LZ4RV
R900368305 2FRE6A-2X/2QEZ4MV
R900360077 2FRE6A-2X/2QEZ4RV
R900365426 2FRE6A-2X/3QZ4MV
R900361692 2FRE6A-2X/3QZ4RV
R900377729 2FRE6A-2X/6QZ4MV
R900362947 2FRE6A-2X/6QZ4RV
R900367526 2FRE6A-2X/8LZ4MV
R900586987 2FRE6A-2X/8LZ4RV
