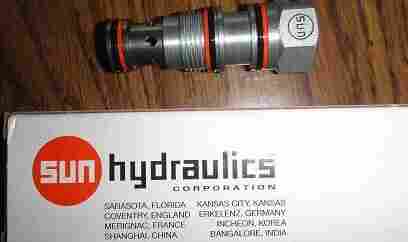

CBCG-LJN

SUN平衡阀是一种特殊功能的阀门，阀门本身无特殊之处，只在于使用功能和场所有区别。 在某些行业中，由于介质（各类可流动的物质）在管道或容器的各个部分存在较大的压力差或流量差，为减小或平衡该差值，在相应的管道或容器之间安设阀门，用以调节两侧压力的相对平衡，或通过分流的方法达到流量的平衡，该阀门就叫SUN平衡阀。


SUN插式阀CBCG-LJN技术特征：



带先导协助开启的平衡阀是用来控制驰负载。它允许油液从方向阀（口2）到负载口（口1）单向自由流通，同时直动式，先导协助溢流阀功能可以控制从口1到口2的液流。口3的先导协助以先导比率的作用系数降低了溢流功能的有效设定值。此阀还被称作运动控制阀或者越过中心阀。




SUN插式阀CBCG-LJN的设置很难在电路中确定。这是由于交叉驾驶，负载引起的压力和汽缸比。检查设置的佳方法是从电路中取下阀门。在拆卸阀门之前，确保机器和负载机械固定到位，并且阀门在拆卸时没有受到压力。将阀门拧入一个简单的单腔线路安装体。端口1应连接到压力源，端口2和3应打开。增加端口1的压力，直到阀门刚刚开启。重复几次以确保一致性。




SUN插式阀CBCG-LJN由于阀芯泄漏。在罐口背压（端口2）是直接加阀门设置在1:1的比例。主舞台口免受污染。EPDM密封墨盒用磷酸酯液体系统。暴露于石油基础油，润滑脂和润滑油会损坏密封圈。采用太阳漂浮作风建设减少内部零件结合的可能性，由于安装力矩过大和/或腔/盒加工变化。腔t-162a系列0容量12加仑工厂的压力设置在4 gpm大工作压力5000 psi典型的10毫秒的响应时间110 SUS大阀泄漏（24 cSt）23@ 1000磅/分钟。调整数顺时针增加设置5阀门尺寸3 / 4进制。20阀门安装扭矩25磅英尺调整螺丝内六角大小的5 / 32。锁紧螺母六角大小的9 / 16。锁紧螺母扭矩80 - 90磅。模型重量0.22磅。



美国SUN平衡阀可以被安装进执行器内部的安装孔，成为执行器的一部分，进而更加安全地保护回路。
这种阀在所有的口之间都完全密封。
和无外部泄流的相比，为保证机器工作平稳，外部泄流阀可以采用更低先导比保证机器。
3口外部泄流阀是一种通大气型的平衡阀，这是针对一些既有问题（误使用了无先导泄油阀）所采用的解决方案。这种阀经长时间使用会产生泄漏，同时弹簧腔也容易受潮。所以，对于新的方案，我们采用四口先导泄油阀。
所有的3口平衡阀，负载控制阀，以及先导开启单向阀都结构上可以相互替换。（对同样的规格情况下，他们是相同流量路径相同孔型）
Sun浮动式的结构可以大限度地减少由于过大的安装扭矩以及孔型加工的误差所造成的干涉现象。


SUN阀的种类可分为：插式阀，平衡阀，泄压阀，顺序阀，单向阀，分流阀，方向阀，电磁阀，逻辑阀，梭阀，回路节省阀等。


美国SUNCBCA -LHN技术数据

注意：技术参数可能因产品配置而不同。请查看产品配置部分。

插孔 T-2A
系列 2
通流能力 30 gpm
先导比 1.5:1
*设定时*负载压力 3075 psi
*设定 4000 psi
工厂默认的设定值 2 in³/min.
回座时*泄漏 5 drops/min.
Adjustment - No. of CCW Turns from Min. to Max. Setting 3.75



装阀单元的工作状态 记油口A、B、x的压力分别为pA、pB、px， 作用面积分别为AA、AB、Ax， 阀芯上端复位弹簧力为Ft ， 当 pxAx + Ft >pAAA + pBAB 时 阀口关闭 ； 当 pxAx + Ft ≤ pAAA+ pBAB 时 阀口开启。



集成了和现行的系列1阀一样的线圈，接头和手动重载操作选项。DAAL与DAAA相比，除了外部线圈尺寸不一样和需要更高的线圈电压外，其它都可相互替换。
电磁套筒组件的疲劳强度至5000 psi(350 bar)。
此阀可被直接驱动且不需要总线小液压操作压力。
此阀有几种不同的手动紧急操作选项，包括无手动紧急操作。见以下可选选项。请注意：风雨线圈不兼容手动紧急操作功能。
此阀可被直接安装进Sun先导控制和外接口控制阀中以提供电磁先导控制功能。单独的先导油路被去除，只需要加工一个插孔来整合先导控制级和主级的功能。



SUN阀技术数据：
插孔    T-11A
系列    1
通流能力    60 L/min.
先导比    3:1
大设定时大负载压力    215 bar
大设定    280 bar
工厂默认的设定值    30 cc/min.
回座时大泄漏    0,3 cc/min.
单向开启压力    2,8 bar
Adjustment - No. of CCW Turns from Min. to Max. Setting    5
运行特性    标准
复位    >85% of setting
阀头部安装六角尺寸    22,2 mm
阀安装扭矩    41 - 47 Nm
调节螺栓的内六角尺寸    4 mm
Locknut Hex Size    15 mm
Locknut Torque    9 - 10 Nm
型号重量    0.44 lb.0.20 kg.




各种类型的代表型号

平衡阀代表型号:CBCA -LHN,CBEA -LHN,CBGA-LHN,CBCG-LHN,CBEG-LHN,CBCG-LJN,CBBC-LHN,CBDC-LIN,CBBA-LHN,CBFA-LHN,CBHA-LHN,CBBG-LJN,CBHG-LJN,CACA-LHN,CAEA-LHN,CAGA-LHN,CCCA-LAN,CCEA-LAN,CCIA-LAN,CWEA-LHN,CWCA-LHN,CWIA-LHN,CWCG-LFN,CWEG-LFN

单向阀代表型号:CXBA-XCN,CXDA-XCN,CXFA-XCN,CXHA-XCN,CXJA-XCN,CXAD-XCN,CXCD-XCN,CXED-XCN,CXGD-XCN,CNCC-XCN,CXAE-XCN,CXCE-XCN,CXEE-XCN,CNAD-XCN
泄压阀代表型号:RPCC-LAN,RPEC-LAN,RPGC-LAN,RPIC-LAN,RPEE-LAN,RPGE-LAN,RPIE-LAN,RDBA-LAN,RDDA-LAN,RDFA-LAN,RDHA-LAN,RBAC-LAN,RBAA-LAN,RVCD-LAN,RVED-LAN,RVBA-LAN,RVCA-LAN,RPGD-LAN,RPID-LAN
减压阀及减泄压阀的代表型号:PBBB-LAN,PBDB-LAN,PBFB-LAN,PBHB-LAN,PPDB-LAN,PPFB-LAN,PPHB-LAN,PRDB-LAN,PRFB-LAN,PBFC-ABN,PBHC-BBN,PVDB-LAN,PPFC-LAN
