TIA STEP7 V16 上载程序
05.19
/ 2020在实际应用中，程序备份、设备维护、故障诊断、功能修改与扩展、以及程序版本升级等，都将用到程序上传，只有获取了设备中运行的程序，才可能实现相关操作。本文以 S7-1500 PLC 为例，从以下几个方面，说明使用 TIA PortalSTEP7 V16 从设备上传程序的方法。
1 将设备作为新站上传
要获取设备中完整的数据，可以采用“将设备作为新站上传（硬件和软件）”。从 TIA Portal V13 SP1 开始支持将设备作为新站上传。通过这种方式，可将设备中现有项目数据作为新站上传到项目中。
下边是具体的操作方法步骤：
（1）首先，将编程设备与 S7-1500 PLC 通过网线连接，打开 TIA PortalSTEP7 V16 并创建一个新项目。在项目树中选择项目名称，执行“在线”菜单中，“将设备作为新站上传（硬件和软件）”，如图 1。

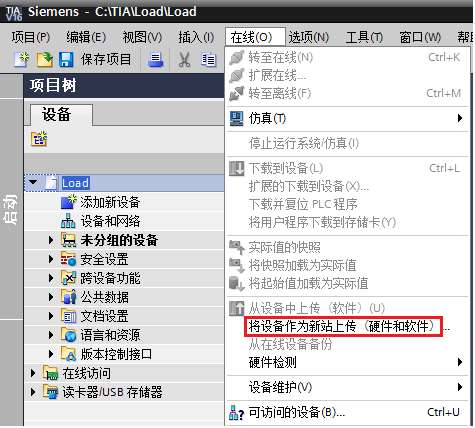

图 1 作为新站上传

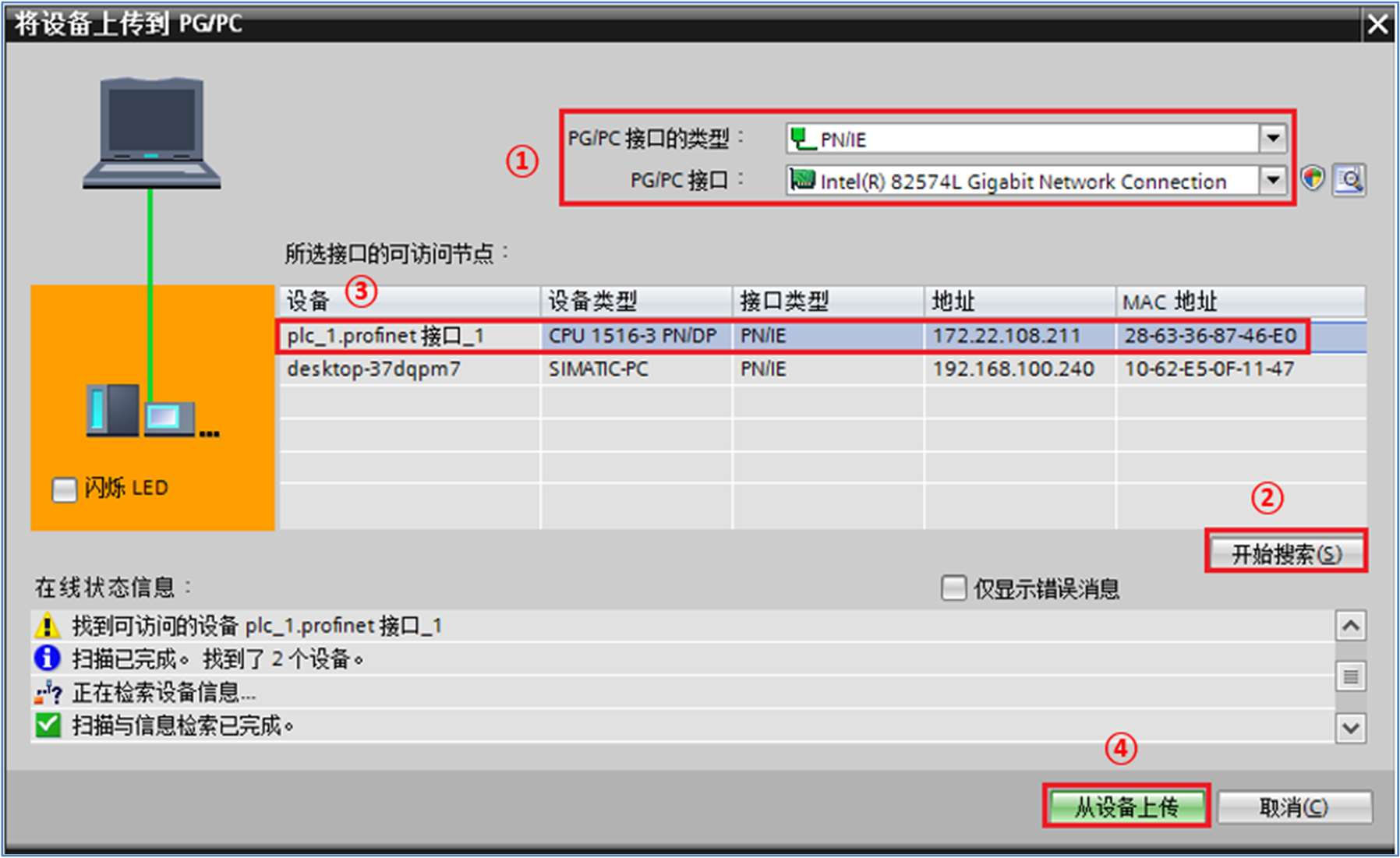

（2）在弹出的窗口中选择用于连接 PLC 的“PG/PC 接口类型”以及“PG/PC接口”；单击“开始搜索”命令，显示所有兼容的设备；在可访问节点的设备表格中，选择目标设备；单击“从设备上传”按钮，完成新站上传。如图 2。
图 2 新站上传操作
上传*后，可以获取 CPU 中完整的站点数据。包括本站设备组态、IO 设备组态、带有注释的程序块、带有注释与符号名的 DB 块、工艺对象、带有注释的PLC 变量、PLC 数据类型、文本列表等等。上传到项目中的这些数据，可以被离线编辑，也可以被重新下载到设备中。
注意事项：
（1）、使用 TIA Portal V16 将设备作为新站上传，要求 PLC 中程序必须与软件版本兼容，即程序必须是 STEP7 V16 版本。否则，将出现如下错误而无法上传。如图 3。

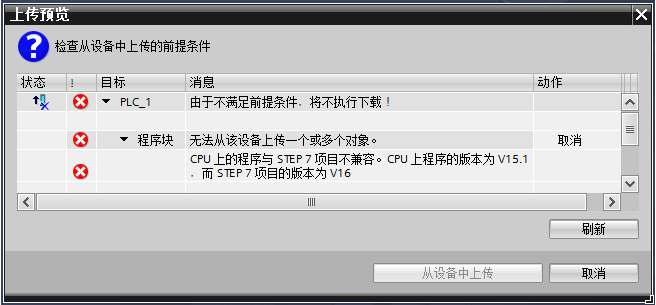

图 3 版本不兼容
（2）、 执行将设备作为新站上传时，必须确认离线项目中没有配置与在线 PLC相同名称的站点，否则也拒绝上传。

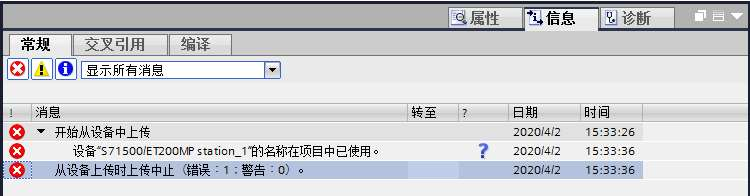

图 4 设备名称已使用
（3）、TIA Portal STEP7 V16 必须包含设备中相关的 HSPs 或 GSDs ，否则可能将无法上传。

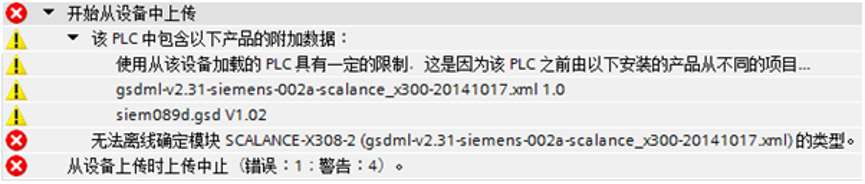

图 5 缺少 GSD
2 上传设备的项目数据
TIA Portal STEP7 V16 与 PLC 在线模式下，可以实现从 PLC 设备上传程序，即“从设备上传（软件）” 。该操作的适用情况是，待上传的程序在线和离线版本不同，或只需要在线版本的程序。操作步骤如下：
（1）打开项目，在项目树中，选择 PLC 并转至在线；执行“在线”菜单中“从设备上传”(软件) 。如图 6。

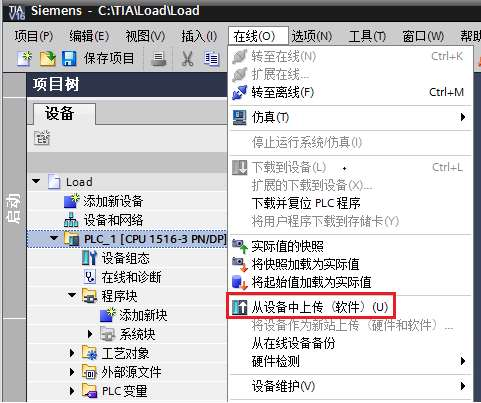

图 6 从设备上传
（2）在接下来打开的“上传预览”对话框中，将显示报警信息以及上传所需的相关操作。

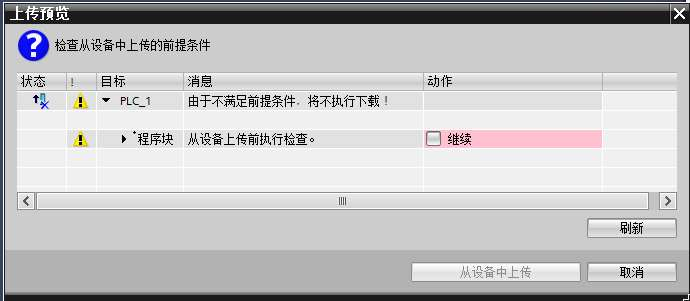

图 7 上传预览
（3）勾选动作列的“继续”确认报警消息后， “从设备上传”按钮随即启用，单击“从设备上传”按钮，将执行上传操作

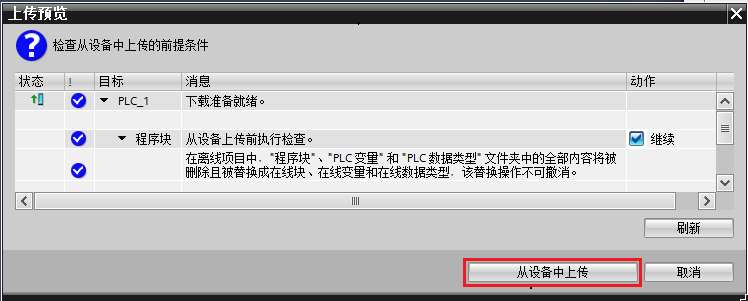

图 8 执行从设备上传
注意：
不可以上传不兼容版本的程序，即，TIA Portal STEP7 V16 只能上传 STEP7 版本 V16 的程序。
3 对早期软件版本程序的操作
TIA Portal STEP7 V16 只能上传相同软件版本的程序，STEP7 V16 可以打开V13 SP1 及以后版本的程序，并升级到 V16 版本。所以，在上传与打开程序之前，要首先考虑软件版本的兼容性。
（1）运行在 PLC 中程序的版本，可以通过以下方式获取：
（a）通过 TIA Portal 中的“在线访问” 查看。

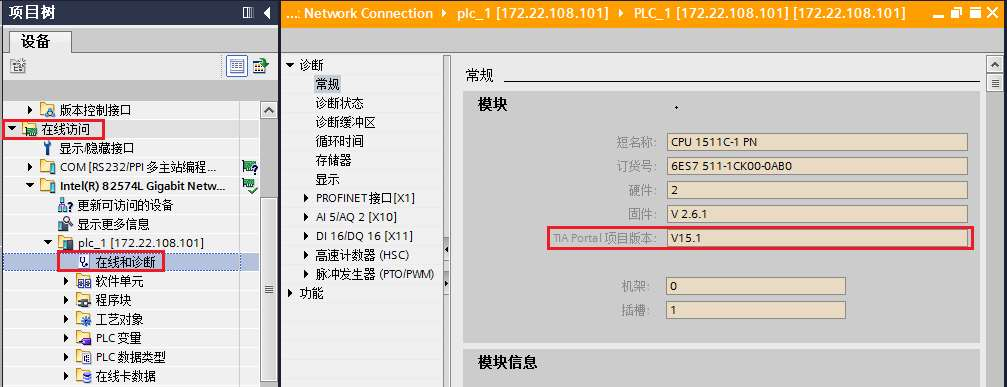

打开 Portal 项目树中“在线访问”，点击接口设备下的“更新可访问的设备”，双击所连接的 PLC 设备下的“在线和诊断”，在“常规”选项中可以看到目前所连接的 CPU1511C-1PN 中程序版本是 V15.1。如图 9。
图 9 通过在线访问看程序版本

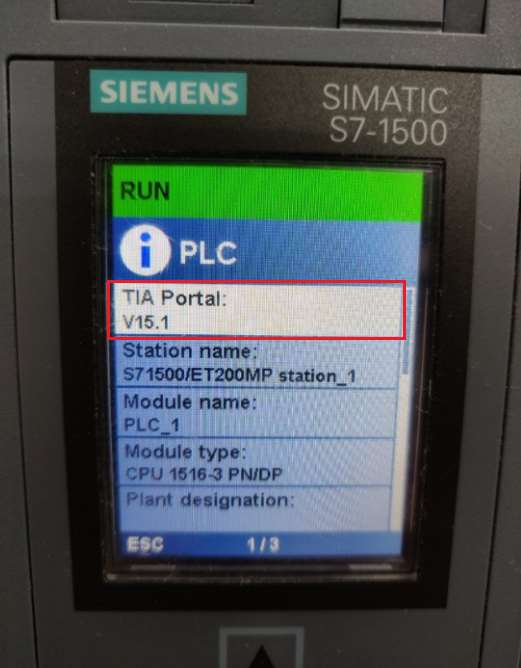

（b）通过 PLC 显示屏查看。打开 CPU 显示屏上 PLC 信息菜单项，可以显示 CPU 中程序的版本，如图10。
图 10 通过显示屏看程序版本
（2）在获取到在线 PLC 中程序的版本后，需要使用相同版本的软件上传程序。有了设备的原始程序，就可以在此基础上做程序的备份、修改、升级等。
