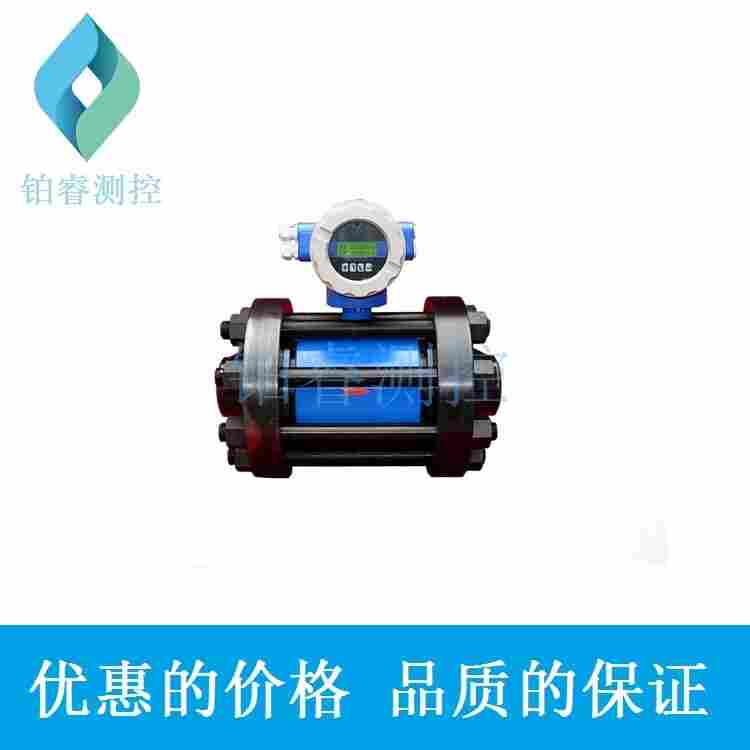

高压型电磁流量计，专门用门地质、石油勘探、油田系统测量高压条件下的泥浆、水泥浆、高压注水等导电液体或液固两相介质体积流量。
技术指标
☆适用测量通径：DN3～DN300；
☆介质导电率：》20μS/cm；
☆衬里材料：聚氨酯橡胶、高温橡胶、耐酸橡胶、氯丁橡胶、PTFE、F46、PFA；
☆电极材料：含钼不锈钢、哈氏B、哈氏C、钛、钽、铂铱合金；
☆一体型工作环境温度：-20℃～50℃；
☆转换器工作环境湿度：《95%；
☆外壳防护等级：IP60、IP68；
☆流速测量范围：0～15米/秒；
☆配套精度等级：0.5级、0.2级；
☆测量参数：瞬时流量、流速、正反向累计量；
☆检测报警参数：流体空管检测报警、励磁电流检测报警、上下限报警、系统报警；
☆网络功能：HART、MODBUS、GPRS、PROFIBUS（选配）；
☆供电电源：
交流电源：电压适用范围：85VAC～250VAC；
直流24V电源：电压适用范围：20VDC～36VDC；

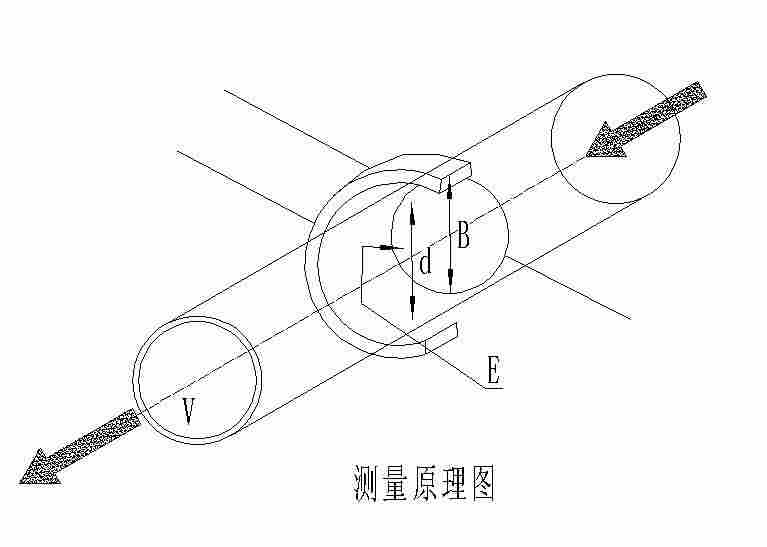

测量原理
电磁流量计是运用法拉第电磁感应定律原理，即导电物体在磁场中作切割磁力线运动时，导体中产生感应电动势。其感应电动势E为：E=KBdV
流量Q为：
式中：Q=3600×V×S
K----仪表系数
B----磁感应强度（T）
C----电极间距（m）
D----流体平均流速（m/s）
S----导管内截面积（m2）
测量流量是，导电性液体以流速V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过与液体直接接触的电极检出。对于同*量计S、B、d为常量，所以流量与感应电动势E（或流速V）的大小成正比。
安装说明
选择正确的安装地点和采用正确的安装方法是使用好的电磁流量计的关键，若安装失误，不但会影响测量效果，还会影响测量精度，更会影响流量计的使用寿命，甚至会损坏电磁流量计。

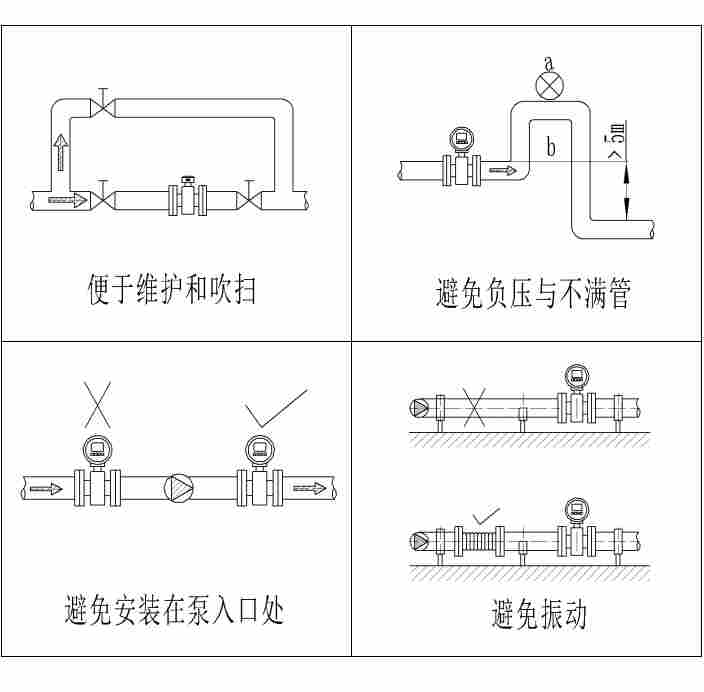

1.安装地点选择
为了使传感器工作可靠稳定，在选择安装地点时应注意以下几点：
⑴.尽量避开铁磁性物体及具有强磁场的设备（如大电机、大变压器等），以免磁场影响传感器的工作磁场和流量信号。
⑵.应尽量安装在干燥的地方，并使其满管，严禁在管道总线高点和出水口安装流量计。
⑶.修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用变径管或修改部分管道，使其与传感器同口径，但前后直管段至少满足前直管段≥10DN、后支管道≥5DN（DN为管径）。通风之处，不宜在潮湿、易积水的地方安装。
⑷.应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95%。
⑸.选择便于维修，活动方便的地方。
⑹.流量计应安装在水泵后端，决不能在抽吸侧安装；阀门安装在流量下游侧。

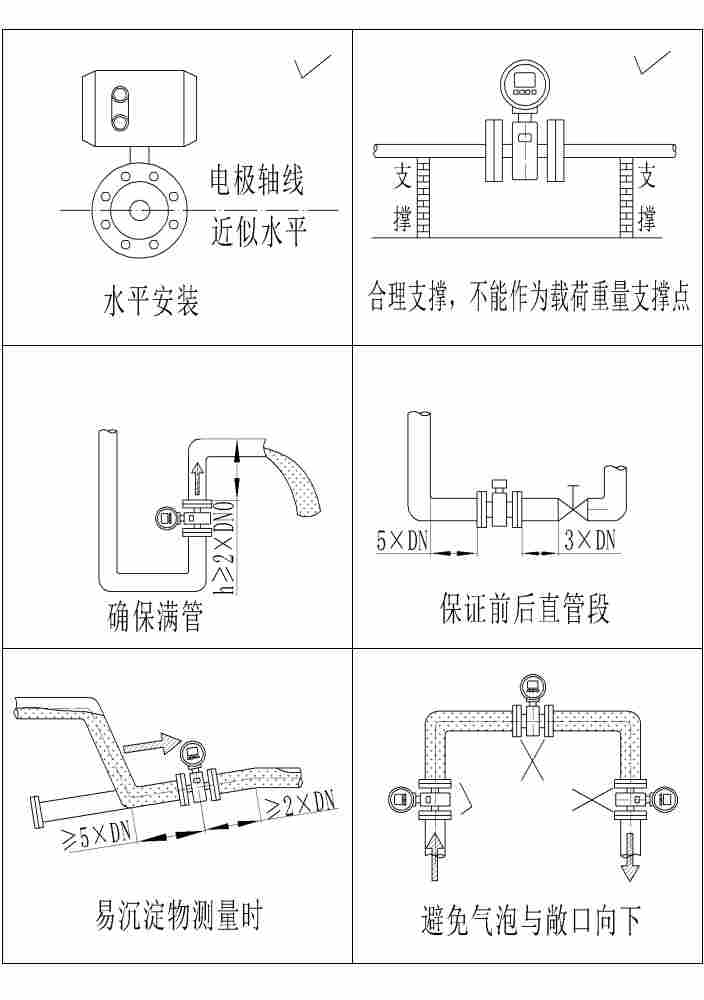

2.安装要求
为了您正确的测量，在选择管道上位置时应注意以下几点要求：
⑴.传感器既可以在垂直管道上安装，也可以在水平或倾斜管道上安装，但要求二电极的中心连线处于水平状态。
⑵.介质在安装位置应该满管流动，避免不满管及气体附着在电极上。
⑶.对于液固两相流体，采用垂直安装，使传感器衬里磨损均匀，延长使用寿命。
⑷.流量计安装位置介质不满时，可采取抬高流量计后端的管路。
⑸.前后直管段为：流量计前≥10DN、后端≥5DN。
3.仪表接线
若采用分体安装连接的信号电缆采用定制电缆线，电缆线越短越好。
励磁电缆可选用Yz中型橡套电缆，其长度和信号电缆一样。
信号电缆必须与其他的电源严格分开，不能敷设在同一根管子内。
信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余的电缆剪掉，并重新焊好接头。
电缆连接传感器电器接口时，在端口处做成U型，这样可以防止雨水渗透到传感器中。
