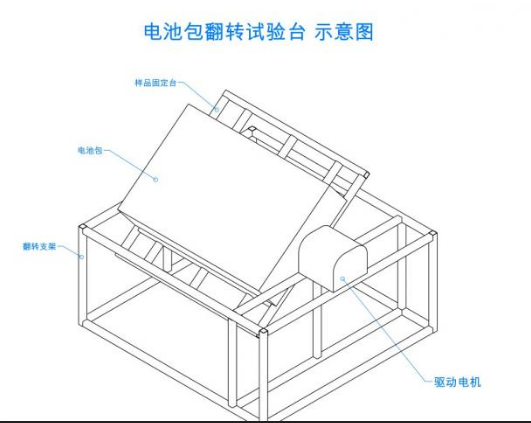

电池包翻转测试设备
一、概述：
设备依据GB/T 31467.3-2015电动汽车用锂离子动力蓄电池包和系统第3部分：安全性要求与测试方法）标准中第7.4章节条款要求设计制造，用于电动汽车动力电池翻转性能测试；适用于电池包、电池系统360°增量翻转试验，机架采用高强度合金钢材焊接静电喷涂烤漆，设备控制系统采用独立控制柜PLC控制触摸屏操作，试验速度、时间可调节。
二、测试标准要求：
1、测试对象绕X 轴先以6°/s 速度转动360°，然后以90°增量旋转，每隔90°增量保持1h，旋转360°停止，观察2h。
2、测试对象绕Y 轴先以6°/s 速度转动360°，然后以90°增量旋转，每隔90°增量保持1h，旋转360°停止，观察2h。
3、试验要求：蓄电池或系统无泄漏、无外壳破裂、着火或爆炸等现象，并保持连接可靠、结构完好，试验后的绝缘电阻不小于100Ω/v
三、设备主要技术参数：
1、运行方式：程序方式、定值方式；
2、驱动方式：日本松下伺服电机驱动，可满足试样500kg电池包作翻转试验；
3、编程要求 可设定程序，多段式程序，自动转换及切换
4、控制方式 独立触摸屏PLC控制+远程WIFI控制（可设置翻转速度，翻转时间，翻转角度，翻转周数等）
5、测试重量：500KG（其他规格可定制）；
6、测试空间：W2000 X D2000 X H1000 mm
7、翻转台中心离地高度：1550mm；
8、旋转角度：0～360°，连续可调；
9、旋转速度 1°/S～12°/S
10、旋转方向 X 轴、Y 轴，自动转换
