费斯托标准气缸DSBC系列，符合ISO 1552规格书
DSBC-32-100-PPSA-N3
主要特性 简要说明
Q 方形活塞杆 抗扭转。用于正确方向进给
C 夹紧装置 活塞杆集成夹紧装置
• 上下运动以及快/慢运动始终需要相同的力，而且力必须较小
T 双端活塞杆 用于两端工作，推进和返回行程的力相同，用于安装外部挡块
置，防止掉落
L 低摩擦 • 启动压力：高
• 动态响应：非常快
• 阻力：运动时阻力*小， 粘滑现象明显
应用实例：皮带张紧器
• 适用于需要动态移动的应用
• 在速度过 50 mm/s 时高效
U 均匀慢速运动 • 启动压力：低
E1/E2/E3 带终端位置锁 正锁定终端位置，作为掉落保护。如果出现压降，活塞杆被固定在终端位
• 适用于在行程范围内以恒定速度缓慢运动
L1 低摩擦，用于衡器应用
• 启动压力：低
• 动态响应：慢到快，恒定
• 阻力：低，运动中保持恒定
应用示例：质量平衡，无滞后，平衡器
• 阻力恒定且低，与工作压力无关
• 动态响应：缓慢而平滑
• 阻力：运动时阻力强， 粘滑现象不明显
应用示例：慢进给运动

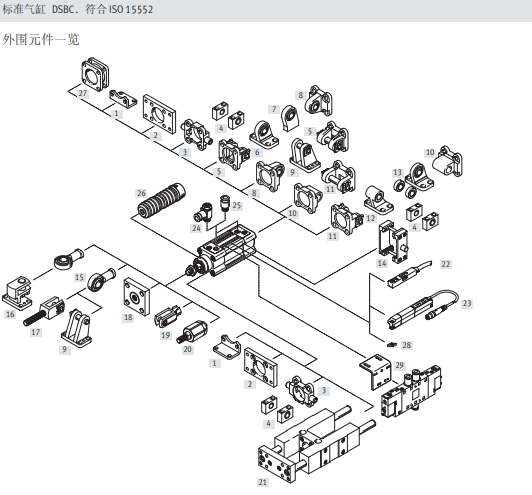

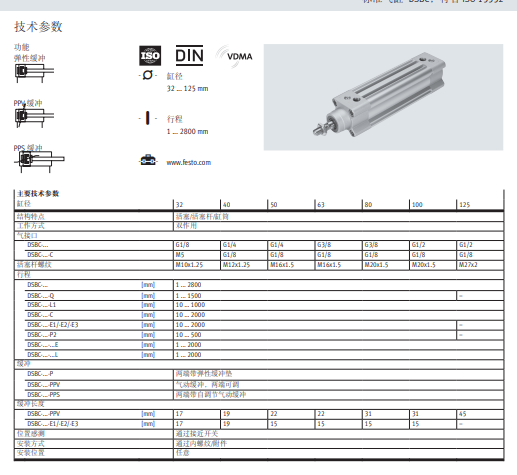

技术参数

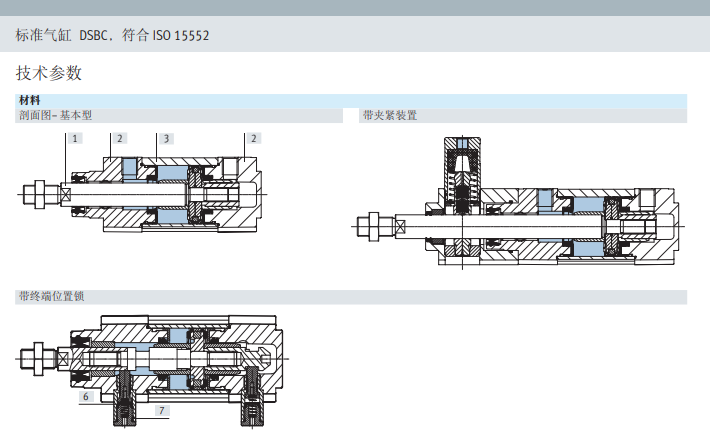

DSBC-...-E1/-E2/-E3 – 带终端位置锁
• 终端位置锁应仅与带排气节流的双作用气缸结合使用，以确保在气
缸启动前，锁已经完全释放。
• 一旦气缸进入机械终端位置，就可在任意行程位置进行锁定。
• 一个设置很紧的终端位置缓冲(50%多关闭) 可能导致锁紧螺栓不能
可靠地咬合，造成过早磨损。
• 排气孔不能被关闭。
• 如果活塞处的力达到平衡，才能释放夹紧装置。否则，活塞杆的突
然运动有造成事故的风险。切断两端的进气（如用一个三位五通
阀）并不能保证任何安全性。
