刚玉管热电偶,高温热电偶, K,S,B分度*定制 高温定制
热电偶转一种温度传感器，通常和显示仪表，记录仪表和电子调节器配套使用。可以直接测量各种生产中从0℃到1800℃范围的液体蒸汽和气体介质以及固体的表面温度。
热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
无锡铂睿测控仪表有限公司*生产铂铑 30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶。

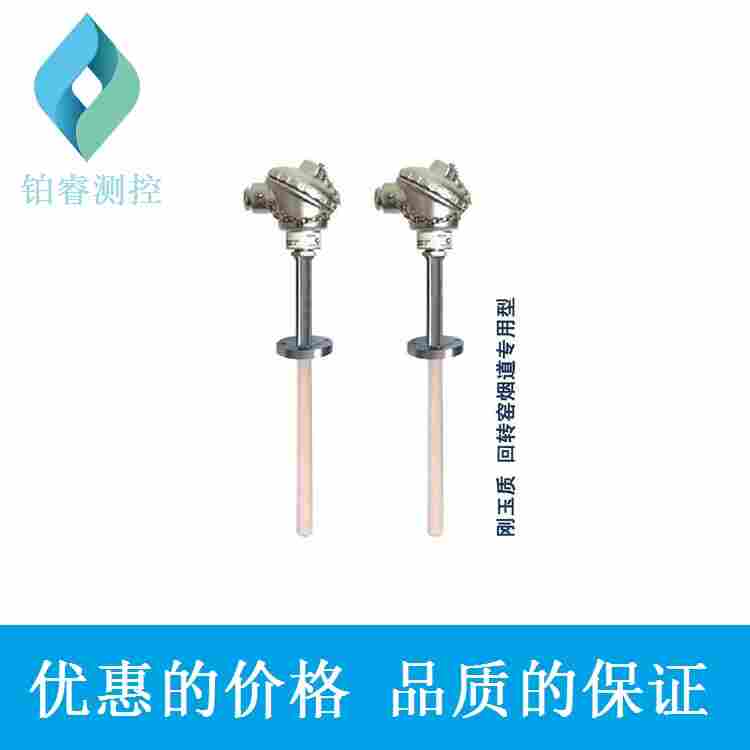

刚玉管热电偶是由外保护为刚玉管组成的用于测温高温热电偶。通常用于铂铑热电偶的外保护管，也可用于k型热电偶的保护管。刚玉热电偶贵金属高纯铂金为负极，铂铑合金为正极，用于粉未冶金，烧结光亮炉，真空炉，冶炼炉及多种耐火材料、陶瓷、瓷器烧制，外管材刚玉热电偶是什么？刚玉热电偶是由外保护为刚玉管组成的用于测温高温热电偶。通常用于铂铑热电偶的外保护管，也可用于k型热电偶的保护管。刚玉热电偶贵金属高纯铂金为负极，铂铑合金为正极，用于粉未冶金，烧结光亮炉，真空炉，冶炼炉及多种耐火材料、陶瓷、瓷器烧制，外管材质为刚玉，测量温度为0-1800℃。
刚玉管热电偶主要技术参数
电气出口：M20x1.5,NPT1/2
精度等级：I 、 II
防护等级：IP65
偶丝直径：Φ0.5
公称压力：常压
型号及规格质为刚玉，测量温度为0-1800℃。
主要技术参数
电气出口：M20x1.5,NPT1/2
精度等级：I 、 II
防护等级：IP65
偶丝直径：Φ0.5
公称压力：常压
产品名称:铂铑热电偶
测量范围:0-1600度
产品型号: WRP-130
金属管直径: 22MM
分度号:S
刚玉管直径: 16M M
|
型号 |
分度号 |
允差等级 |
|||
|
Ⅰ级 |
Ⅱ级 |
||||
|
允差值 |
测温范围℃ |
允差值 |
测温范围℃ |
||
|
WRN |
K |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
|
±0.004（t） |
375~1000 |
±0.0075（t） |
333~1200 |
||
|
WRM |
N |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
|
±0.004（t） |
375~1000 |
±0.0075（t） |
333~1200 |
||
|
WRE |
E |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
|
±0.004（t） |
375~800 |
±0.004（t） |
333~900 |
||
|
WRF |
J |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
|
±0.004（t） |
375~750 |
±0.004（t） |
333~750 |
||
|
WRC |
T |
±0.5℃ |
-40~+125 |
±1℃ |
-40~+133 |
|
±0.004（t） |
125~350 |
±0.0075（t） |
133~350 |
||
|
WRP |
S |
|
|
±2.5℃ |
0~+600 |
|
|
|
±0.0025（t） |
600~1300 |
||
|
WRQ |
R |
|
|
±2.5℃ |
0~+600 |
|
|
|
±0.0025（t） |
600~1300 |
||
|
WRR |
B |
|
|
±2.5℃ |
0~+600 |
|
|
|
±0.0025（t） |
600~1600 |
||
注：t为感温元件实测温度值（℃）
热电偶时间常数
|
热惰性级别 |
时间常数（秒） |
热惰性级别 |
时间常数（秒） |
|
Ⅰ |
90－180 |
Ⅲ |
10－30 |
|
Ⅱ |
30－90 |
Ⅳ |
＜10 |
热电偶公称压力：一般是指在工茁度下保护管所能承受的静态外压而破裂。
热电偶小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。
|
规定的长时间使用温度（℃） |
试验温度（℃） |
绝缘电阻值（Ω） |
|
≥600 |
600 |
72000 |
|
≥ 800 |
800 |
25000 |
|
≥1000 |
1000 |
5000 |
|
WR□ |
热电偶 标准型 |
|||||
|
1 |
标记 |
热电偶类别 |
分度号 |
|||
|
N |
镍铬-镍硅 |
K |
||||
|
M |
镍铬硅-镍硅 |
N |
||||
|
E |
镍铬-铜镍 |
E |
||||
|
F |
铁-铜镍 |
J |
||||
|
C |
铜-铜镍 |
T |
||||
|
P |
铂铑10-铂 |
S |
||||
|
Q |
铂铑13-铂 |
R |
||||
|
R |
铂铑30-铂铑6 |
B |
||||
|
W |
钨铼3-钨铼25 |
WRe3/25 |
||||
|
|
2 |
标记 |
热电偶对数 |
|||
|
1 |
单支式（可不标记） |
|||||
|
2 |
双支式 |
|||||
|
|
3 |
标记 |
安装固定装置 |
|||
|
1 |
无固定装置 |
|||||
|
2 |
固定螺纹 |
|||||
|
3 |
活动法兰 |
|||||
|
4 |
固定法兰 |
|||||
|
5 |
活络管接头式 |
|||||
|
6 |
固定螺纹锥形式 |
|||||
|
7 |
直行管接头式 |
|||||
|
8 |
固定螺纹管接头式 |
|||||
|
9 |
活动螺纹管接头式 |
|||||
|
|
4 |
标记 |
接线盒形式 |
|||
|
2 |
防溅式 |
|||||
|
3 |
防水式 |
|||||
|
4 |
隔爆式 |
|||||
|
|
5 |
标记 |
保护管直径（mm） |
|||
|
0 |
Ф16 |
|||||
|
1 |
Ф20（S/R/B型热电偶为Ф25双层管） |
|||||
|
2 |
Ф16（高铝管，限用于K、N型热电偶） |
|||||
|
3 |
Ф25（高铝管，限用于K、N型热电偶） |
|||||
|
|
特殊说明（直径标明Ф尺寸） |
|||||
