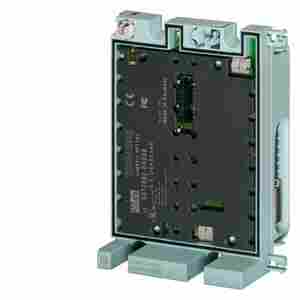

产品类型名称 | RF170C 通信模块 |
| RFID 通信模块 RF170C 用于安装在 ET 200pro 中； 基本模块用于连接 2 个阅读器；带 RS-422 或 RS-232，无接线板 |
传输率 |
传输率 / 在点对点连接 / 串口 / *值 | 115.2 kbit/s |
接口 |
接口规格 / 适用于点到点连接 | RS422/RS232 通过连接块 |
阅读器数量 / 可连接 | 2 |
电气连接规格 |
|
背板总线 | ET 200pro 背板总线 |
PROFIBUS 接口 | （与磁头组件相配） |
工业以太网接口 | （与磁头组件相配） |
针对供电电压 | ET 200pro 背板总线 |
接口规格 / 连接阅读器 / 用于通信 | 连接块的内部插头 |
机械参数 |
材料 | 热塑性塑料（Valox 467，玻璃纤维强化） |
颜色 | IP Basic 714 |
拧紧扭矩 / 用于设备的固定螺栓 / *值 | 1.5 N·m |
供电电压，电流消耗，损耗功率 |
供电电压 |
|
DC 时 / 额定值 | 24 V |
DC 时 | 20 ... 30 V |
消耗电流 / DC 时 / 24 V 时 |
|
无连接的设备 / 典型 | 0.13 A |
包括连接的设备 / *值 | 1 A |
环境条件 |
环境温度 |
|
运行期间 | -25 ... +55 °C |
存放期间 | -40 ... +70 °C |
运输期间 | -40 ... +70 °C |
防护等级 IP | IP67 |
耐冲击性 | 符合 IEC 61131-2 |
冲击加速 | 300 m/s² |
振动加速 | 100 m/s² |
结构形式，尺寸和重量 |
宽度 | 90 mm |
高度 | 130 mm |
深度 | 35 mm |
净重 | 0.27 kg |
紧固类型 | ET 200pro 模块支架 |
导线长度 / RS 422 接口中 / *值 | 1000 m |
产品特点，产品功能，产品组件 / 常规 |
显示方式 | （参见连接块） |
产品功能 / 可设定地址的发射器 Filehandler | 不 |
协议 / 支持 |
|
S7 通讯 | 是的 |
产品功能 / 管理，配置，项目组态 |
参数设置方式 | HSP |
编程方式 | FB 45、FB 55、标识则、功能库（FC 45/55，功能受限） |
人机交互式通讯方式 | 非循环通信 |
标准，规格，许可 |
资格证明 | CE, FCC, cULus |
平均故障间隔时间 (MTBF) | 77 y |
附件 |
附件 | 适用于 RF170C 的连接块 |
更多信息 / 网络链接 |
网络链接 |
|
至网页： SIMATIC NET SELECTION TOOL 选型帮助 | https://support.industry.siemens.com/cs/ww/en/view/67384964 |
至网页：工业通信 | http://www.siemens.com/ident/rfid |
至网页： Industry Mall | https://mall.industry.siemens.com |
至网页： 信息和下载中心 | http://www.siemens.com/industry/infocenter |
至网页：图片数据库 | http://automation.siemens.com/bilddb |
至网页： CAx 下载管理器 | http://www.siemens.com/cax |
至网页： Industry Online Support | https://support.industry.siemens.com |
