6SL3120-1TE28-5AA3
SINAMICS S120 单电机模块 输入：600V DC 输出:3AC 400V,85A 结构形式：书本尺寸 内部风冷 优化的脉冲图形和 支持扩展 安全集*能 包含 DRIVE-CLiQ 电缆
电机模块中集成了一个直流环节和一个用于为电机供电的逆变器。
CU3202控制单元、电源模块和两个书本型电机模块
逆变柜适合在多机传动装置中使用，由 CU320 2 控制单元、SIMOTION D4x5 2 或 CX32 2 Controller Extension 进行控制。多个电机模块是通过一条共用直流母线相互连接的。由于多个电机模块共用同一个直流环节，因此它们可相互交换能量，即如果一个以发电机模式运行的电机模块产生了电能，该电能就可被以电机模式运行的另一个电机模块使用。由电源模块为电压源直流链路提供电源电压。

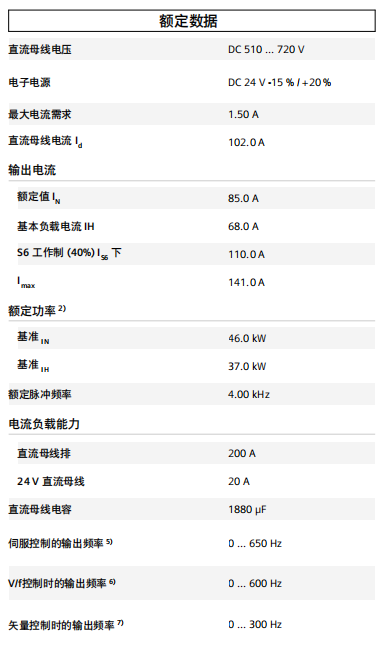

1) 典型标准型异步电机在 3 AC 400 V 时的额定功率
2) 额定输出电流（电流调节器脉冲 62.5 µs、脉冲频率 8 kHz 时的*输出频率为1300 Hz，允许的输出电流的 60%）时。注意*输出频率和脉冲频率以及电流降容之间的关系。当前的输出频率限制为550 Hz。规定的值适用于许可的高输出频率。
3) 注意*输出频率和脉冲频率以及电流降容之间的关系。
4) 注意*输出频率和脉冲频率以及电流降容之间的关系。当前的输出频率限制为550 Hz。规定的值适用于许可的高输出频率。
5) 通过安装的风扇单元进行强化风冷的功率部件
6) 额定功率时的电机模块损耗功率（包括 DC 24 V 电子电源损耗在内）。
