用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制。
一、液氨储罐液位计技术参数：
测量范围：150～8000mm
工作压力：2.5MPa；4.0MPa；6.3MPa
工作温度: -20～100℃；-20～200℃；0～400℃
度:±10mm
介质密度: 0.5～2.0g/cm3
介质密度差: ≥150kg/m3(测量界位)
环境振动：频率≤25Hz 振幅≤0.5mm
跟随速度: ≤0.08m/s
介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,
可选用加热夹套型液位计
过程连接:侧装式安装法兰: DN20PN2.5；DN25PN4.0；DN25PN6.3
法兰标准:HG20592～20635-97其它法兰标准请用户注明。
材质：旁路管：1Cr18Ni9Ti;304;316L
浮子：钛
其它差数：UDZ-1D同UDZ-1，UDZ-3D同UDZ-3
液氨储罐液位计选型表：
|
型号 |
代码 |
说明 |
|
UDZ- |
|
液氨储罐液位计 |
|
液位计类别 |
1 |
翻板指示(就地显示型) |
|
3 |
远传带翻板 |
|
|
液位计型号 |
0 |
基型(侧装式) |
|
W |
保温型 |
|
|
D |
插入型(顶装式) |
|
|
J |
耐腐型 |
|
|
S |
防霜型 |
|
|
Z |
保温耐腐型 |
|
|
Y |
插入耐腐型 |
|
|
报警控制 |
0 |
无报警 |
|
1 |
带上限 |
|
|
2 |
带下限 |
|
|
3 |
带上下限 |
|
|
浮子材质 |
P |
不锈钢 |
|
L |
防锈铝 |
|
|
T |
钛 |
|
|
S |
PVC塑料 |
|
|
F |
氟塑包裹 |
|
|
主体材质 |
P |
不锈钢 |
|
L |
防锈铝 |
|
|
T |
钛 |
|
|
S |
PVC塑料 |
|
|
F |
氟塑管 |
|
|
PF |
内衬四氟 |
|
|
PP |
内衬丙烯 |
|
|
PE |
内衬乙烯 |
|
|
连接法兰 |
|
见表一 |
|
介质温度 |
|
见表二 |
|
实际使用压力 |
|
见表三 |
|
介质比重 |
|
要注明 |
|
订货长度 |
|
要注明 |
|
|
/B |
防爆型 |
液氨储罐液位计表一：
液氨储罐液位计
表三：
|
使用压力 (实际) |
Mpa |
Kgf/ cm2 |
||||||||
|
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
220 |
320 |
|
|
代号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
液氨储罐液位计维护
1．液位计筒体内不应有固体杂质和磁杂质进入，以免对浮子造成卡阻及减弱浮力。
2．根据介质情况，可定期清洗主导管，清洗管内沉积杂质。
3．对液体进行清洗或更换浮子时，打开排污法兰，在装入磁性浮子时，应注意重端带磁性一端向上，不能倒装！
4．对低温型及液化气型产品，液位计主体采用真空夹套保温，安装使用过程中注意不要把夹套破坏，以免影响产品质量。

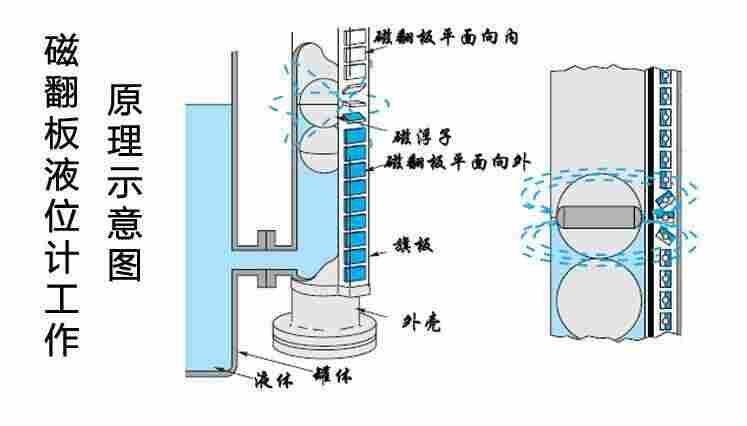

液氨储罐液位计基本型 液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的*磁钢通过磁耦合作用，驱动红、白色翻柱翻转 180 。 液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。上下限开关输出 利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧片开关动作，实现 ON-OFF 控制或报警。
电远传 在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成 0~10mA 或 4~20mA 的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传功能。
侧装式内衬型液氨储罐液位计（PTFE）适用于腐蚀性介质且工作温度又较高场合的液位测量，采用*的不锈钢内衬聚四氟乙烯拉伸翻边新工艺，结构可靠，使用寿命长。是氢氟酸等强腐蚀性介质液位测量的选择。
