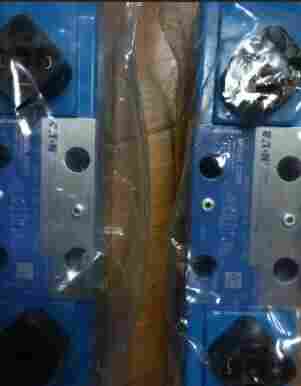

KDG4V-3S-2C08S-M-U-HA5-60
发布时间：2020-06-09
VICKERS电磁阀出来的先导油控制主换向阀阀芯的移动，使工作泵的来油进入动臂油缸实现动臂上升。比例先导减压阀的输出压力越大，控制主换向阀阀芯的位移越大，主换向阀通过的流量越大，动臂上升的速度越快。当操作手柄拉至极限位置时，手柄中的限位电磁铁通电，手柄在极限位置被吸合。动臂以*的速度上升，当升至动臂上位限位开关所限定的位置时，操作手柄限位电磁铁断电，手柄自动恢复到中位，动臂就可保持在所限定的位置。在动臂上升的过程中，若需要动臂在某一位置停留，则需将操作手柄退回中位。
VICKERS威格士电磁换向阀从原理上分为三大类：1、直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。特点：在真空、负压、零压时能正常工作，但通径一般不过25mm。2、分步直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
VICKERS威格士电磁比例阀KDG4V-3S-2C08S-M-U-HA5-60出来的先导油控制主换向阀阀芯的移动，使工作泵的来油进入动臂油缸实现动臂上升。电流反馈为防止电气干扰提供了内在保护。经过振动和冲击测试。工厂调整后加封以提高阀与阀之间的重复性。标准的直流 ±10V 指令信号。比例先导减压阀的输出压力越大，控制主换向阀阀芯的位移越大，主换向阀通过的流量越大，动臂上升的速度越快。当操作手柄拉至极限位置时，手柄中的限位电磁铁通电，手柄在极限位置被吸合。
VICKERS威格士电磁比例阀KDG4V-3S-2C08S-M-U-HA5-60产品参数
内容 代码 描述
控制类型 D (D) 方向阀（双电磁线圈）
安装 G (G) 底板已安装
操作 4 (4) 电磁线圈驱动
压力额定值 V (V) *压力 350 公斤
接口 -3S (3S) ISO-4401，尺寸 03-02-0-94，标准性能
滑阀阀芯型号 -2 (2) P,A,B,T 堵塞
弹簧安装形式 C (C) 仅双电磁线圈 KDG4V
额定流量 08N (08N) 8 LPM (2.13 USGPM)，带有进油节流和回油节流
电气连接 -U (U) ISO4400, DIN43650 软管接头
线圈电压 -H (H) 24V 直流
特性 _ 无
VICKERS威格士应用市场：
航空航天
移动机械和设备
建筑
石油与天然气
数据中心
制药
食品和饮料
轨道
政府
可再生能源
保健
住宅
机器制造
公用事业
船用
车辆
采矿、金属和矿物质
水和废水
VICKERS威格士安装方法：
1、先要检查电磁阀是否与选型参数一致，比如电源电压、介质压力、压差等，尤其是电源，如果搞错，就会烧坏线圈。电源电压应满足额定电压电压波动范围：交流+10%~-15%，直流+10%~-10%，平时线圈组件不宜拆开。 2、一般电磁阀的电磁线圈部件应竖直向上，竖直安装在水平于地面的管道，如果受空间限制或工况要求必须按侧立安装的，需在选型订货时提出。否则可能造成电磁阀不能正常工作。 3、接管之前要对管道进行冲洗，把管道中的金属粉末及密封材料残留物，锈垢等清除。要注意介质的洁净度，如果介质内混有尘垢，杂质等妨碍电磁阀的正常工作，管道中应装过滤器或滤网。 4、如果介质会起水锤现象，那么应该选用具防水锤功能的电磁阀或采取相应的防范措施。 5、电磁阀前后应加手动切断阀，同时应设旁路，便于电磁阀在故障时维护。 6、电磁阀一般是定向的，不可装反，通常在阀体上用→指出介质流动方向，安装时要依照→指示的方向安装。不过在真空管路或特殊情况下可以反装。
VICKERS威格士产品介绍：
离合器和制动器 (251)
接头 (15925)
电控装置及编程软件
软管接头 (6312)
液压软管 (663)
工业软管 (16)
软管总成
油缸(171)
过滤 (216)
液压动力装置 (1367)
工业阀 (40158)
行走机械阀(458)
马达 (10061)
泵 (5232)
螺纹插装式阀 (1982)
转向系统(906)
VICKERS威格士产品介绍：
材质： 铸铁
DG4V"--阀型式：
D = 方向控制阀
G = 底板安装
4 = 电磁铁控制
V = 额定压力(350 bar)
"3"--接口：
3 = ISO 4401-03, CETOP 3 (NFPA D03)
"S"--阀性能：
S = 标准性能
空白 = 高性能
"*"--阀芯型式：
0 = 开式中位
2 = 闭式中位（全部油口）
3 = P和B关闭，A至T
6 = 闭式中位（仅P）
8 = 旁通中位（过渡打开）
31 = P和A关闭，B至T
33 = 闭式中位（A和B到T）
"*(L)"--阀芯/弹簧配置：
A = 弹簧偏置，单电磁铁
AL = 弹簧偏置，单电磁铁（左手配置）
B = 弹簧对中，单电磁铁
BL = 弹簧对中，单电磁铁（左手配置）
C = 弹簧对中
"2"--柔和换向阀
"**"--柔和换向节流孔规格：
00 = 无节流孔
07 = 0.7mm 直径
08 = 0.8mm 直径
09 = 0.9mm 直径
20 = 2.0mm 直径
"(P2)"--手动操作：
空白 = 仅在电磁铁端操作
P2 = 手动操作在端盖和电磁铁上，仅A和B型
"(V)"--电磁铁通电标识：
空白 = ANSI B93 电磁铁A通电，流量从P到A
V = 电磁铁识别取决于电磁铁的位置（即电磁铁A在阀的A口端，电磁铁B在阀的B口端）
"M"--标记符号（介绍电气特性和选项）
"*"--线圈型式：
F = 飞线类线圈
U = DIN 43650 线圈
SP1 = 单1/4" 扁插头
SP2 = 双1/4" 扁插头
P12L = 插装式线圈，带包括整流器和灯的接线盒
KU = 顶部出口飞线
"*"--线圈插头（仅"U"型线圈，如果不需要，省略）：
1 = 配好插头
6 = 配好带灯的插头
11 = 配好带灯的整流器
VICKERS威格士型号：
KDG4V-3-33C30X-H-M-U-H7-60
KDG4V-3-33C30X-M-U-H7-60
KDG4V-3S-2B04S-M-U-H5-60
KDG4V-3S-2C08N-H-M-U-H5-60
KDG4V-3S-2C08N-M-U-H5-60
KDG4V-3S-2C08N-M-U-HA5-60
KDG4V-3S-33C08A-M-P-H5-60-EN47
KDG4V-3S-33C15A-M-P-H5-60-EN47
KDG4V-3S-33C15N-VM-FPBW-GP5-60
KDG4V5 2C50N Z M U H7 30
KDG4V5 2C65S Z M U H6 30
KDG4V5 33C50N Z M U H7 30
KDG5V 7 33C170N T H MUH1 10
KDG5V 8 33C270N T H MU H1 10
KDG5V-10-33C550N310-E-M-U-H1-11
KDG5V-10-33C550N310-EX-VM-U-H1-11
KDG5V-10-33C550N310-M-U-H1-11
KDG5V-10-33C550N-E-VM-U-H1-11
KDG5V-5-2C90N-T-M-U-H1-10
KDG5V-5-33C80N-EXHMUH110
KDG5V-5-33C80N-T-M-U-H1-10
KDG5V-5-33C80N-X-T-M-U-H1-10
KDG5V-7-2C180N100-X-T-M-U-H1-10
KDG5V-7-2C180N-E-M-U-H1-10
上海维特锐*销售应用领域:
工程机械 液压挖掘机、推土机、装载机、道路机械、工程起重机,打桩机、液压千斤顶、平地机等
机床 锻压机械/维修轻工机械 打包机、注塑机、校直机、橡胶硫化机、造纸机等
农业机械 联合收割机、拖拉机、农具悬挂系统等
冶金矿山设备 凿岩机、开掘机、开采机、破碎机、提升机、液压支架,电炉炉顶及电极升降机、轧钢机、压力机等.
