截止阀的介绍：
截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和
填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障
截止阀的作用：
1、截止阀用到的启闭件是塞形的阀瓣，在密封面分为du平面以及锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式，也有升降旋转杆式。
2、截止阀的阀杆轴线与阀座密封面垂直。截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆开启或关闭行程相对较短，截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，并具有非常可靠的切断动作。
3、一般情况下的截止阀的作用只是全开和全关，也就是切断的作用，但是一些截止阀的变型，通过一些结构上的变化，也可以实现调节以及节流的作用。
北京高中压阀门科技有限责任公司销售截止阀如下：高温高压截止阀 、焊接截止阀、高压截止阀 、高温截止阀 、锻钢截止阀 、气动截止阀
气动截止阀产品概述：
J641H、J641Y气动截止阀本阀采用双作用气缸，行使上腔进气或者下腔进气来远距离控制阀门，操作方便、天真。气缸使用介质：压缩空气，氮气。结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为替换式阀座，可任意组合与关闭件密封面材料的配对，以知足工况要求，延伸使用寿命。
气动截止阀产品重要应用规范：
|
设计与制造 |
gb/t12235 |
|
|
连接端尺寸 |
结构长度 |
gb/t12221 |
|
法兰尺寸 |
jb/t79 |
|
|
检验与试验 |
jb/t9092 |
|
|
材料 |
碳钢 |
gb/t12229 |
|
不锈钢 |
gb/t12230 |
|
|
合金钢 |
q/zb66 |
|
|
标志 |
gb/t12220 |
|
|
供货 |
jb/t7928 |
|
气动截止阀产品结构特点：
（1）、选材考究，吻合国内、皮毛关标准，结构合理，造型美观。
（2）、阀瓣、阀座密封面采用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
（3）、阀杆经调质及外观氮化处理，有*的抗腐蚀性和抗擦伤性。
（4）、可采用各种配管法兰标准及法兰密封面型式，知足各种工程必要及用户要求。
（5）、阀体材料品种齐全，填料、垫片可根据现实工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
（6）、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，替换填料可在一直机情况下进行，方便快捷，不影响体系运行。
气动截止阀产品重要零件材料及其适用范围：
|
阀体 |
阀盖 |
阀瓣 |
密封圈 |
阀杆 |
填料 |
适用介质 |
适用温度 |
|
wcb |
wcb+d507mo |
d577 |
2crl3 |
柔性石墨 |
水、油品、蒸汽 |
425 |
|
|
zglcrl8ni9ti |
0crl8ni9ti |
stellite6 |
lcrl8ni9ti |
ptfe |
硝酸类 |
200 |
|
|
zglcrl8ni2mo2ti |
cf8m |
lcrl8ni2mo2ti |
lcrl8ni2mo2ti |
ptfe |
磷酸类、 |
200 |
|
对焊截止阀介绍：
J61Y对焊截止阀是带散热装配的启闭装配、采用对焊体例与管道焊接，适用于高温高压场合。重要技术参数：公称压力：16、25、32MPa 适用温度:425℃ 450℃ 500℃ 540℃，对焊截止阀重要用于钢铁、冶金、电厂、热电等企业。
|
设计与制造 |
JB/T3595 |
|
|
连接端尺寸 |
结构长度 |
JB/T3595 |
|
焊端尺寸 |
JB/T79 |
|
|
检验与试验 |
JB/T3595 |
|
|
材料 |
碳钢 |
GB/T12229 |
|
合金钢 |
ZB/J98015 |
|
|
标志 |
GB/T12220 |
|
|
供货 |
JB/T7928 |
|
对焊截止阀重要零件材料及重要用途
|
型号 |
阀体 |
阀盖 |
阀瓣 |
阀座 |
阀杆 |
填料 |
适用介质 |
适用温度 |
|
J61Y-(320) |
A105 |
2Cr13+ Stellite12 |
D507Mo |
2Cr13 |
柔性石墨 |
水、蒸汽 |
425 |
|
|
J61Y-(320)PI |
Ocr18Ni9Ti(F321) |
321+ Stellite12 |
Stellite6 |
321 |
柔性石墨 |
水、蒸汽 |
540 |
|
|
J61Y-P54(170) |
12CrLMoV |
12CrMoV+ Stellite12 |
Stellite6 |
25CrMo1Va |
柔性石墨 |
蒸汽 |
570 |
|
对焊截止阀重要形状尺寸、连接尺寸及重量
|
型号 |
公称直径 NP(Mpa） |
公称通径 DN(mm） |
标准值 |
|
|
|
|
|
|||
|
L |
d |
D1 |
D2 |
h |
Do |
H |
H1 |
质量（kg） |
|||
|
J61Y-320 |
32 |
10 |
110 |
10 |
12 |
24 |
13.5 |
160 |
215 |
36 |
5.7 |
|
J61Y-P54170 |
P5417 |
10 |
110 |
10 |
12 |
24 |
13.5 |
160 |
215 |
36 |
5.7 |
|
J61Y-320 |
32 |
15 |
150 |
113 |
16 |
35 |
12 |
200 |
247 |
45 |
10.5 |
|
J61Y-320PI |
32 |
15 |
150 |
13 |
16 |
35 |
12 |
200 |
247 |
45 |
10.5 |
|
J61Y-P54200V |
P5420 |
15 |
150 |
13 |
16 |
35 |
12 |
200 |
247 |
45 |
10.5 |
|
J61Y-320 |
32 |
20 |
150 |
19 |
22 |
35 |
18 |
200 |
247 |
47 |
9.9 |
|
J61Y-P54170V |
P5417 |
20 |
150 |
19 |
22 |
35 |
18 |
200 |
247 |
47 |
9.9 |
|
J61Y-320 |
32 |
25 |
180 |
20.5 |
24 |
52 |
21 |
240 |
290 |
66 |
13.2 |
|
J61Y-320PI |
32 |
25 |
180 |
20.5 |
24 |
52 |
21 |
240 |
290 |
66 |
13.2 |
|
J61Y-P54200V |
P5420 |
25 |
180 |
20.5 |
24 |
52 |
21 |
240 |
290 |
66 |
13.2 |
|
J61Y-320 |
32 |
32 |
180 |
27 |
31 |
52 |
24 |
240 |
282 |
66 |
12.8 |
|
J61Y-P54170V |
P5417 |
32 |
180 |
27 |
31 |
52 |
24 |
240 |
282 |
66 |
12.8 |

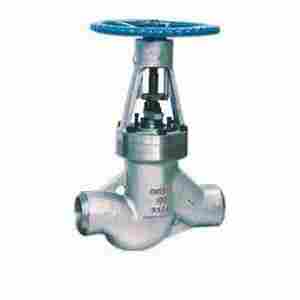

高温高压截止阀产品介绍：
J61Y高温高压截止阀是带散热装配的启闭装配、采用对焊体例与管道焊接，适用于高温高压场合。重要技术参数：公称压力：16、25、32MPa 适用温度:425℃ 450℃ 500℃ 540℃，重要用于钢铁、冶金、电厂、热电等企业。
高温高压截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到*，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
介质的流向应与阀体所示箭头方向一致。
高温高压截止阀制造标准参数：
|
设计与制造 |
jb/t3595 |
|
|
连接端尺寸 |
结构长度 |
jb/t3595 |
|
焊端尺寸 |
jb/t79 |
|
|
检验与试验 |
jb/t3595 |
|
|
材料 |
碳钢 |
gb/t12229 |
|
合金钢 |
zb/j98015 |
|
|
标志 |
gb/t12220 |
|
|
供货 |
jb/t7928 |
|
高温高压截止阀重要零件材料及其适用范围：
|
型号 |
阀体 |
阀盖 |
阀瓣 |
阀座 |
阀杆 |
填料 |
适用介质 |
适用温度 |
|
j61y-(320) |
a105 |
2cr13+ stellite12 |
d507mo |
2cr13 |
柔性石墨 |
水、蒸汽 |
425 |
|
|
j61y-(320)pi |
ocr18ni9ti(f321) |
321+ stellite12 |
stellite6 |
321 |
柔性石墨 |
水、蒸汽 |
540 |
|
|
j61y-p54(170) |
12crlmov |
12crmov+ stellite12 |
stellite6 |
25crmo1va |
柔性石墨 |
蒸汽 |
570 |
|
高温高压截止阀重要形状连接尺寸及重量：
|
型号 |
公称压力 (mpa） |
公称通径 dn(mm） |
标准值 |
|
|
|
|
|
|||
|
l |
d |
d1 |
d2 |
h |
do |
h |
h1 |
质量（kg） |
|||
|
j61y-320 |
32 |
10 |
110 |
10 |
12 |
24 |
13.5 |
160 |
215 |
36 |
5.7 |
|
j61y-p54/170v |
p5417 |
10 |
110 |
10 |
12 |
24 |
13.5 |
160 |
215 |
36 |
5.7 |
|
j61y-320 |
32 |
15 |
150 |
113 |
16 |
35 |
12 |
200 |
247 |
45 |
10.5 |
|
j61y-320pi |
32 |
15 |
150 |
13 |
16 |
35 |
12 |
200 |
247 |
45 |
10.5 |
|
j61y-p54/200v |
p5420 |
15 |
150 |
13 |
16 |
35 |
12 |
200 |
247 |
45 |
10.5 |
|
j61y-320 |
32 |
20 |
150 |
19 |
22 |
35 |
18 |
200 |
247 |
47 |
9.9 |
|
j61y-p54/170v |
p5417 |
20 |
150 |
19 |
22 |
35 |
18 |
200 |
247 |
47 |
9.9 |
|
j61y-320 |
32 |
25 |
180 |
20.5 |
24 |
52 |
21 |
240 |
290 |
66 |
13.2 |
|
j61y-320pi |
32 |
25 |
180 |
20.5 |
24 |
52 |
21 |
240 |
290 |
66 |
13.2 |
|
j61y-p54/200v |
p5420 |
25 |
180 |
20.5 |
24 |
52 |
21 |
240 |
290 |
66 |
13.2 |
|
j61y-320 |
32 |
32 |
180 |
27 |
31 |
52 |
24 |
240 |
282 |
66 |
12.8 |
|
j61y-p541/70v |
p5417 |
32 |
180 |
27 |
31 |
52 |
24 |
240 |
282 |
66 |
12.8 |
高温截止阀产品概述：
J61Y、J41Y高温截止阀是带散热装配的启闭装配、采用对焊体例与管道焊接，适用于高温高压场合。重要技术参数：公称压力：16、25、32MPa 适用温度:425℃ 450℃ 500℃ 540℃，重要用于钢铁、冶金、电厂、热电等企业。
J41Y高温截止阀标准材质细表：
|
序号 |
零件名称 |
cstoastm |
astoastm |
sstoastm |
|
|
a105 |
f22 |
f304(l) |
f316(l) |
||
|
1 |
阀体 |
a105 |
a182f22 |
a182f304(l) |
a182f316(l) |
|
2 |
阀瓣 |
a276420 |
a276304 |
a276304(l) |
a276316(l) |
|
3 |
阀杆 |
a182f6 |
a182f304 |
a182f304(l) |
a182f316(l) |
|
4 |
垫片 |
316夹柔性石墨 |
316夹ptfe |
||
|
5 |
阀盖 |
a105 |
a276f304 |
a276f304(l) |
a276f316(l) |
|
6 |
螺栓 |
a193b7 |
a193b16 |
a193b8 |
a193b8m |
|
7 |
销钉 |
a276420 |
a276 304 |
||
|
8 |
填料压套 |
a276410 |
a182f304(l) |
a182f316(l) |
|
|
9 |
活节螺栓 |
a193b7 |
a193b16 |
a193b8 |
a193b8m |
|
10 |
填料压板 |
a216wcb |
a351cf8 |
||
|
11 |
螺母 |
a1942h |
a1944 |
a1948 |
a1948m |
|
12 |
阀杆螺母 |
a276410 |
|||
|
13 |
锁紧螺母 |
a1942h |
a1944 |
a1948 |
a1948m |
|
14 |
铭牌 |
ss |
|||
|
15 |
手轮 |
a197 |
|||
|
16 |
填料 |
柔性石墨 |
ptfe |
||
|
17 |
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
|
18 |
适用温度 |
?29℃～425℃ |
?29℃～550℃ |
?29℃～200℃ |
|
j41y锻钢法兰截止阀重要形状连接尺寸及重量：
|
nps |
缩径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
|
全径 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
l |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
|
|
h(开) |
166 |
166 |
171 |
207 |
240 |
258 |
330 |
355 |
|
|
w |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
|
|
重量 |
螺栓式 |
1.9 |
1.9 |
2.1 |
3.5 |
6.0 |
7.5 |
11.4 |
14.6 |
|
焊接式 |
1.7 |
1.7 |
1.9 |
3.3 |
5.2 |
6.8 |
10.6 |
13.8 |
|
高温截止阀重要形状连接尺寸及重量：
|
nps |
缩径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
|
全径 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
l |
92 |
111 |
111 |
120 |
152 |
172 |
200 |
220 |
|
|
h(开) |
171 |
207 |
207 |
240 |
258 |
330 |
355 |
370 |
|
|
w |
100 |
125 |
125 |
160 |
160 |
180 |
200 |
240 |
|
|
重量 |
螺栓式 |
2.2 |
3.7 |
3.6 |
6.8 |
7.6 |
11.6 |
15.0 |
21.9 |
|
焊接式 |
2.0 |
3.4 |
3.3 |
6.0 |
5.6 |
10.3 |
14.2 |
18.0 |
|
