PGH5-3X/080RE11VU2进口力士乐液压齿轮泵由上海韦米机电设备有限公司*提供
库存大量REXROTH柱塞泵A10VSO,齿轮泵PGH4\5,PGF1/PGF2/PGF3,电磁阀4WE，电子变量泵SYDFEE-2X,电液比例控制阀0811,电液换向阀4WEH、4WE,减压阀DR10、DR20、叠加阀ZD、Z1S、Z2S,ZDR电磁溢流阀DBW，直动式溢流阀DBD、0532，先导溢流阀DB10、DB20,电磁球阀M-S、M-3S,力士乐电液比例控制阀\放大器、压力继电器0811，伺服驱动，电机

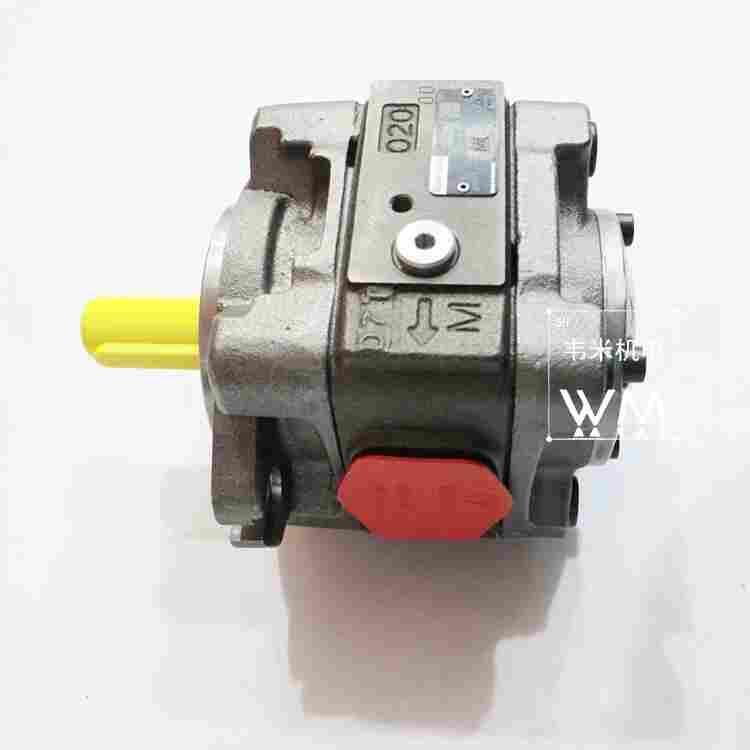

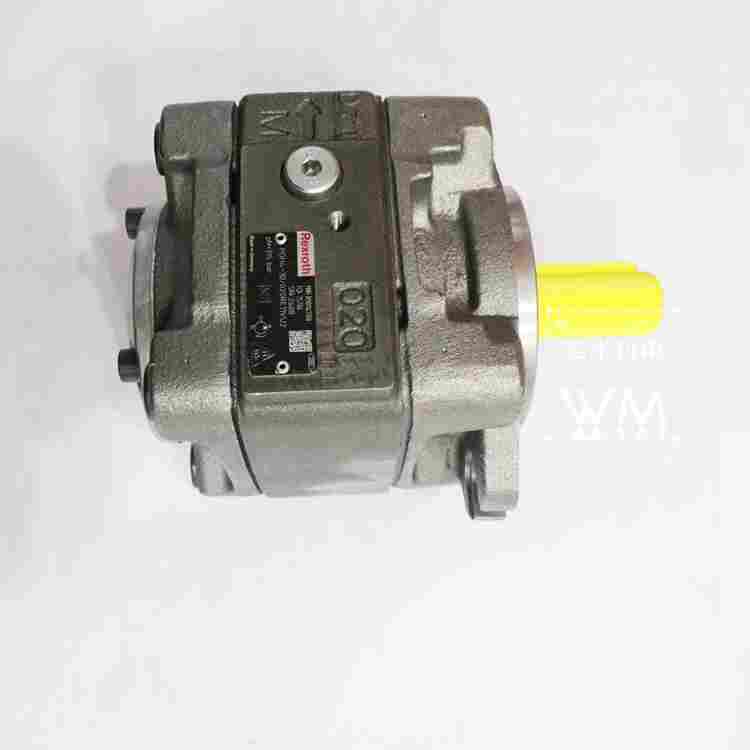

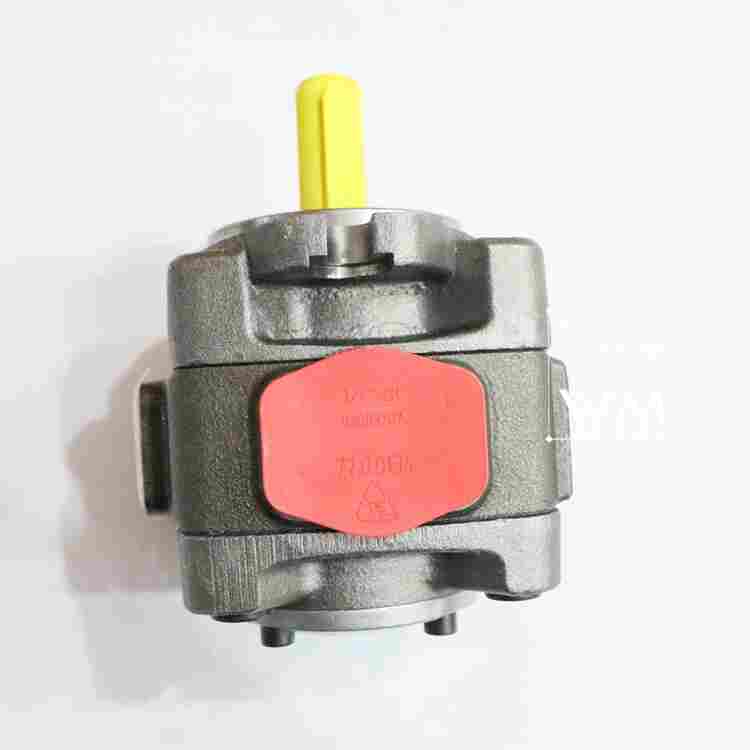

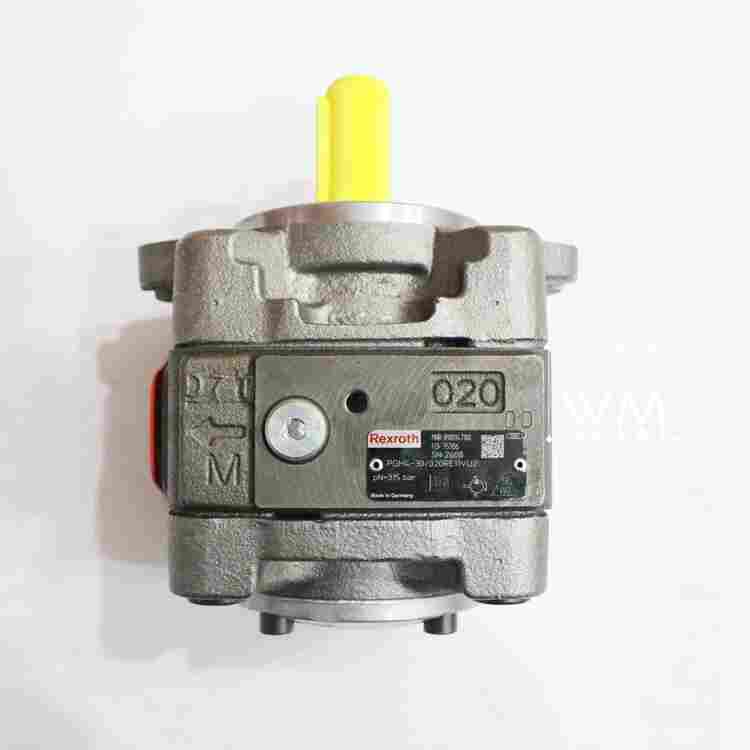

PGH5-3X/080RE11VU2进口力士乐液压齿轮泵
PGH4-3X/050RE11VU2
- 材料号：R901147104
- 泵型号：PGH = 高压内啮合齿轮泵
- 规格：4 = 规格 4 (额定排量: 20.1 cm^3.....65.5 cm^3)
- 系列：3X = 系列 3X
- 规格：050 = 排量 50.7 cm^3
- 旋转方向：R = 顺时针旋转
- 轴结构型式：E = 圆柱形轴端 ISO 3019-2-G25M
- 连接方式：11 = SAE 法兰接头：压力接口 6000 磅/平方英寸；吸入接口 3000 磅/平方英寸
- 密封：V = FKM 密封件
- 安装：U2 = 固定法兰 SAE J744 101-2 (SAE B)
- CAD 选项：完整的 CAD 模型
技术数据
- 重量：17 [kg]
- 排量：50,7 [cm^3]
- 转速范围：200 bis 3000 [rpm]
- 流量：72,8 [L/min]
(在 n = 1450 rpm，p = 10 bar，v = 30 mm^2/s 的情况下)
- 工作压力，间歇性
进口 p min-max：0.8 至 2 [bar]
输出端，连续 p nom：250 [bar]
出口，间歇式 p max：315 [bar]
- 粘度范围：10 至 300 [mm^2/s]
- 周围环境温度范围：-20 至 +60 [度]
- 油液温度范围：-10 至 +80 [度]
结构
①没有吸入阀和排出阀，它们的主要工作部件是泵壳和转子（如齿轮、螺杆、凸轮等）。
②与往复泵相比，转子作回转运动，没有冲击，转速较高，结构紧凑，体积较小。
③排出压力一般较高，但比往复泵要低，流量比往复泵还要小，效率较低，一般只适用于输送小量的液体，并大多作为辅助设备来使用。
④大多数转子泵是依靠本身输送的液体润滑的，故一般适用于输送具有润滑性和不含固体颗粒的液体。
⑤转子泵也是间歇排送液体的，所以流量的波动比离心泵大，比往复泵小，但可看成近似均匀。
⑥当转子表面上有液膜存在（输送润滑性液体）时，泵将具有自吸能力。
运行
1、 泵在运行过程中，应注意电机功率及泵运转情况，有异常应停泵查找原因。
2、 机械密封应无泄漏、发热现象。
3、 用填料密封件的泵，允许每分钟1~3滴，如泄漏量增大略微紧压料环即可，无需拆装。
4、 采用机械无级变速器时，在开机后根据数字显示的转速逐步调速，严禁停机时转动调速盘，否则会损坏无极减速器。
5、采用变频器调速的可使用手动调频和自动控制两种方法。
6、经常检查泵和电机的发热情况，当泵处于水冷却状态时，轴承温升为40℃。当泵处于热水保温状态时，轴承座温度允许高于泵体温度30℃。
7、不能用进口管路的阀门调节流量，避免产生气蚀而造成泵的振动。
8、泵在运行时，严禁将进、出口阀门全部关闭。
困油现象
原因：液压油在渐开线齿轮泵运转过程中，因齿轮相交处的封闭体积随时间改变，常有一部分的液压油被密封在齿间，如图所示，称为困油现象，因液压油不可压缩将使外接齿轮产生极大的振动和噪声，影响系统正常工作。
措施：在前后盖板或浮动轴套上开卸荷槽，开设卸荷槽的原则：两槽间距为*小闭死容积，而使闭死容积由大变小时与压油腔相通，闭死容积由小变大时与吸油腔相通。
泄漏现象
齿轮泵的泄漏较大，外啮合齿轮运转时泄漏途径有以下三点：一为齿轮顶隙，其次为测隙，第三为啮合间隙。
其中端面侧隙泄漏较大，占泄漏量的80%-85%，当压力增加时，前者不会改变，但后者挠度大增，此为外啮合齿轮泵泄漏*主要的原因，容积效率较低，故不适合用作高压泵。
解决方法：端面间隙补偿采用静压平衡措施，在齿轮和盖板之间增加一个补偿零件，如浮动轴套、浮动侧板。
泵的齿轮与轴共为一体，采用通体淬硬工艺，可获得更长的工作寿命。“D”型轴承结合了强制润滑机理，使聚合物经轴承表面，并返回到泵的进口侧，以确保旋转轴的有效润滑。这一特性减少了聚合物滞留并降解的可能性。精密加工的泵体可使“D”型轴承与齿轮轴配合，确保齿轮轴不偏心，以防止齿轮磨损。
齿轮泵工作时，主动轮随电动机一起旋转并带动从动轮跟着旋转。当吸入室一侧的啮合齿逐渐分开时，吸入室容积增大，压力降低，便将吸人管中的液体吸入泵内；吸入液体分两路在齿槽内被齿轮推送到排出室。液体进入排出室后，由于两个齿轮的轮齿不断啮合，使液体受挤压而从排出室进入排出管中。主动齿轮和从动齿轮不停地旋转，泵就能连续不断地吸入和排出液体。
进口力士乐齿轮泵型号
PGH-2X
内啮合齿轮泵
■ 固定排量
■ 机座大小 2 和 3
■ 组件系列 2X
■ *工作压力 350 巴
■ *排量体积 16 cm3
PGH-3X
内啮合齿轮泵
■ 固定排量
■ 机座大小 4 和 5
■ 组件系列 3X
■ *工作压力 350 巴
■ *排量体积 250 cm3
R900983264 PGH3-1X/013RE47MU4
R900983176 PGH2-1X/005LE07MU2
R900983146 PGH3-1X/016RF07MK0
R900983145 PGH3-1X/013LF47MK0
R900983140 PGH3-1X/010LF07MK0
R900983132 PGH2-1X/006RF07MK0
R900983110 PGH3-1X/010RR07MU2
R900981575 PGH2-1X/006LE07MU2
R900981517 PGH3-1X/016LE07MU2
R900981514 PGH3-1X/013LE07MU2
R900972378 PGH2-2X/005RR07VU2
R900968999 PGH2-2X/005RE07VU2
R900961561 PGH3-2X/016LR07VU2
R900961559 PGH3-2X/011LR07VU2
R900961558 PGH3-2X/016RR07VU2
R900961557 PGH3-2X/013RR07VU2
R900961556 PGH3-2X/011RR07VU2
R900961555 PGH3-2X/016LE07VU2
R900961554 PGH3-2X/013LE07VU2
R900961553 PGH3-2X/011LE07VU2
R900961552 PGH2-2X/008LR07VU2
R900961551 PGH2-2X/008RR07VU2
R900961550 PGH2-2X/006LR07VU2
R900961549 PGH2-2X/006RR07VU2
R900961548 PGH2-2X/008LE07VU2
R900951305 PGH3-2X/016RE07VU2
R900951304 PGH3-2X/013RE07VU2
R900951303 PGH3-2X/011RE07VU2
R900951302 PGH2-2X/008RE07VU2
R900951301 PGH2-2X/006RE07VU2
R900933031 PGH2-1X/008LF07MK0
R900932268 PGH3-1X/016RE07ME4
R900932260 PGH3-1X/016RF47MK0
R900932259 PGH3-1X/010RF47MK0
R900932253 PGH3-1X/013RE07MU2
R900932252 PGH2-1X/008RE07MU2
R900932251 PGH2-1X/006RE07MU2
R900932250 PGH3-1X/016RE07MU2
R900932247 PGH3-1X/010RE07MU2
R900932245 PGH2-1X/006RF47MK0
R900932244 PGH2-1X/005RE07MU2
R900932198 PGH3-1X/013RE47ME4
R900932195 PGH5-2X/160RE07VE4-A388
R900932184 PGH5-2X/250RE07VE4-A388
R900932176 PGH5-2X/250RE07VE4
R900932175 PGH5-2X/125RE11VE4
R900932174 PGH5-2X/100RE11VE4
R900932173 PGH5-2X/080RE11VE4
R900932172 PGH5-2X/063RR11VU2
R900932171 PGH5-2X/160RE07VU2
R900932169 PGH5-2X/125RE11VU2
R900932168 PGH5-2X/063RE11VU2
R900932166 PGH4-2X/080RE07VE4
R900932165 PGH4-2X/063RE07VE4
R900932163 PGH4-2X/050RE11VE4
R900932162 PGH4-2X/040RE11VE4
R900932161 PGH4-2X/032RE11VE4
R900932160 PGH4-2X/100RE07VU2
R900932159 PGH4-2X/050RE11VU2
R900932141 PGH4-2X/032RE11VU2
R900932140 PGH4-2X/025RE11VU2
R900932139 PGH4-2X/020RE11VU2
R900932125 PGH3-1X/010RE07ME4
R901123008 PGH4-2X/100RE07WU2
R901098317 PGH5-2X/125RR11WU2
R901064895 PGH5-2X/063RE11WU2
