0811402515比例流量阀由上海韦米机电设备有限公司*提供
库存大量REXROTH柱塞泵A10VSO,齿轮泵PGH4\5,PGF1/PGF2/PGF3,电磁阀4WE，电子变量泵SYDFEE-2X,电液比例控制阀0811,电液换向阀4WEH、4WE,减压阀DR10、DR20、叠加阀ZD、Z1S、Z2S,ZDR电磁溢流阀DBW，直动式溢流阀DBD、0532，先导溢流阀DB10、DB20,电磁球阀M-S、M-3S,力士乐电液比例控制阀\放大器、压力继电器0811，伺服驱动，电机

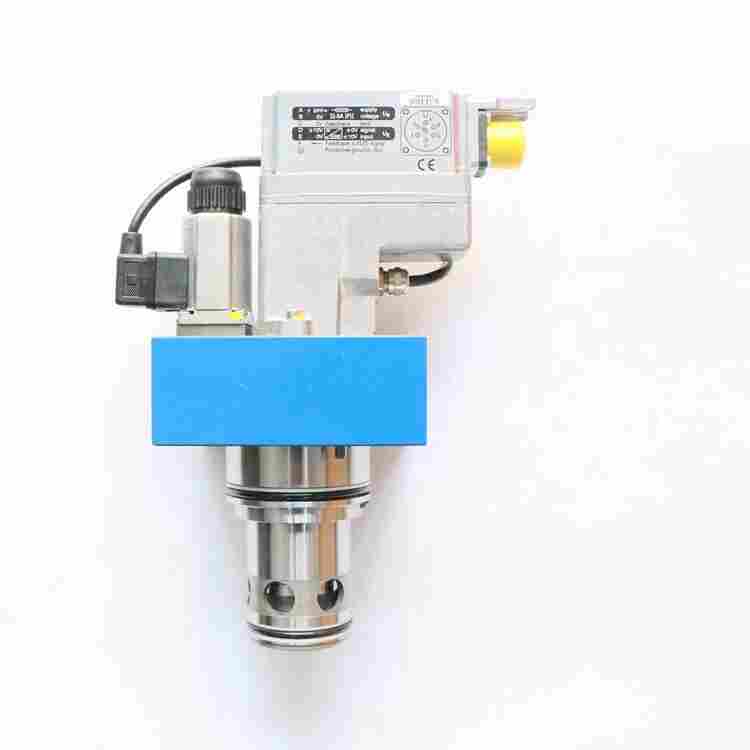

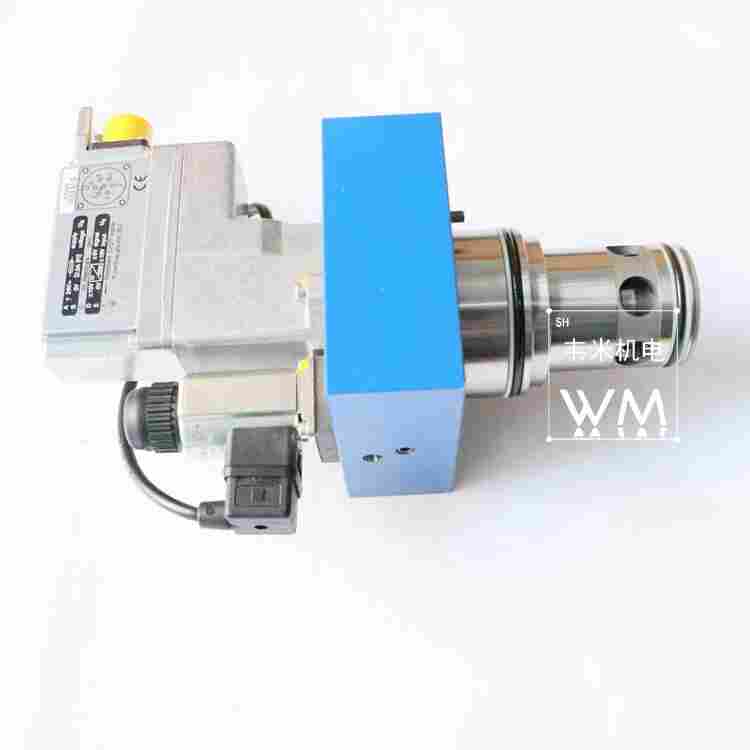

0811402515比例流量阀
类型 FES；FESE
规格 25 至 63
组件系列 3X
*工作压力 315 bar
*流量 1800 l/min Δp = 10 bar
特点
– 用于油路块安装的先导式二通比例节流阀
– 符合 DIN ISO 7368 的安装尺寸
– 节流阀芯由闭环位置电动控制
– 两个方向的流动
– 一旦出现电源故障，电缆断连或使能撤销，节流阀芯会自动
移到截止位置并将两个流向都阻塞
– 可与压力补偿器配合使用以提供压力补偿流量控制
– 用于外部控制电子元件（单独订购）的类型 FES，
请参阅第 5 页
– 类型 FESE：带有集成电子元件（OBE）的完全匹配单元，
可与电压或电流接口一起选购
技术结构：
阀由四个主装配件组成：
– 用于先导油油口且带安装面的盖（1）。
– 带节流阀芯（3）的主阀（2）。
– 带比例线圈（5）的先导阀（4）。
– 带位置传感器（7）的集成控制电子元件（6）
（不提供用于类型 FES）。
一般功能：
– 节流阀芯（3）与控制值相关的闭环位置控制，以及由此定
义的节流孔（8）开口。
– 流量取决于节流孔（8）与节流阀芯（3）的位置之间的 ∆p。
– 节流阀芯（3）的位置的实际值通过位置传感器（7）采
集；电子元件（6）的控制值/实际值比较；将会调节偏差并
将其传递给先导阀（4）的比例线圈（5），用作校正节流
阀芯（3）的位置的控制输出。
阀类型 FES（E）为用于油路块安装的先导式二通比例节流
阀，以提供无级流量调节。
比例阀对流量的控制可以分为两种：
一种是开关控制：要么全开、要么全关，流量要么*、要么*小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。
另一种是连续控制：阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。
0811402515比例流量阀型号
力士乐REXROTH比例节流阀
力士乐REXROTH二通比例节流阀（插装阀形式）FE
R900594656 FE16C-2X/100LZ4M
R900426990 FE16C-2X/140LZ4M
R900328189 FE16C-2X/140LZ4M-15
R900454879 FE16C-2X/140LZ4V
R900517889 FE16C-2X/140QN9Z4M
R900396258 FE16C-2X/140QZ4M
R900903850 FE16C-2X/140QZ4M=LB
R900396779 FE16C-2X/140QZ4V
R900393946 FE16C-2X/190LZ4M
R900580990 FE16C-2X/190LZ4V
R900587892 FE16C-2X/190LZ4V-26
R900565391 FE16C-2X/25LZ4M
R900550030 FE16C-2X/25LZ4V
R900472486 FE16C-2X/25QZ4M
R900591047 FE16C-2X/25QZ4M-27
R900591256 FE16C-2X/50LZ4M
R900915923 FE16C-2X/50LZ4V
R901069406 FE16C-2X/50QK4M
R900976696 FE16C-2X/50QK4M=LB
R900398902 FE16C-2X/50QZ4M
R900587480 FE16C-2X/50QZ4M-27
R900583187 FE16C-2X/60LZ4M-1
R900448394 FE16C-2X/80LZ4M
R900582879 FE16C2X/140LM-25
R900589519 FE16C2X/140LV-26
R900396356 FE16C2X/140QMK
R900443234 FE16C2X/190LM-21
R900583218 FE16C2X/190LM-25
R900404546 FE16C2X/190LMK
R900581669 FE16C2X/190LN9V
R900434577 FE16C2X/190LV-22
R900387275 FE16C2X/LPM
R900393271 FE16C2X/LPMSO15
R900394705 FE16C2X/QPM
R900447876 FE16CA2X/80LM
力士乐REXROTH二通比例节流阀（插装阀形式）FEE
R901186873 FEE16C-2X/100LK0G1V
R901276051 FEE16C-2X/140QK0G1M
R901382854 FEE16C-2X/190LK0B1V
0811402616 FESXE32CA-1X/320LK0B1M
0811402515 FESX25CA-1X/210LZ4M
0811402614 FESX32CA-1X/320LZ4M
0811402620 FESX40CA-1X/500LZ4M
0811402622 FESXE 40CA-1X/500LK0B1M
0811402642 FESXE50CA-1X/980LK0B1M
0811402517 FESXE25CA-1X/210LK0B1M
力士乐REXROTH二通比例节流阀（插装阀形式）FES
R901308910 FES25CA-3X/315LK4M=LB
R901013914 FES32CA-3X/450LK4M=LB
R901042748 FES32CA-3X/450LN9K4M
R901391902 FES40CA-3X/670LZ2M
R901041300 FES50CA-3X/1400LJZ2M
R901266999 FES63CA-3X/1800LK4M-16
力士乐REXROTH二通比例节流阀（插装阀形式）FESE
R901054794 FESE25CA-3X/200QK0B1M
R901045862 FESE25CA-3X/200QK0G1M
R900767349 FESE25CA-3X/315LK0B1M=LB
R901435821 FESE25CA-3X/315LK0B1V
R901312977 FESE25CA-3X/315LK0G1V
R901012850 FESE32CA-3X/450LK0B1M=LB
R901174775 FESE32CA-3X/450LK0B1V
R901033548 FESE32CA-3X/450LK0G1M
R901052417 FESE32CA-3X/450LK0G1V
R901222088 FESE40CA-3X/670LK0B1V
R901216503 FESE40CA-3X/670LK0G1V
R901047747 FESE50CA-3X/1400LK0G1V
R901276354 FESE63CA-3X/1800LK0G1V
力士乐REXROTH比例流量控制阀
力士乐REXROTH比例二通流量控制阀2FRE 6
