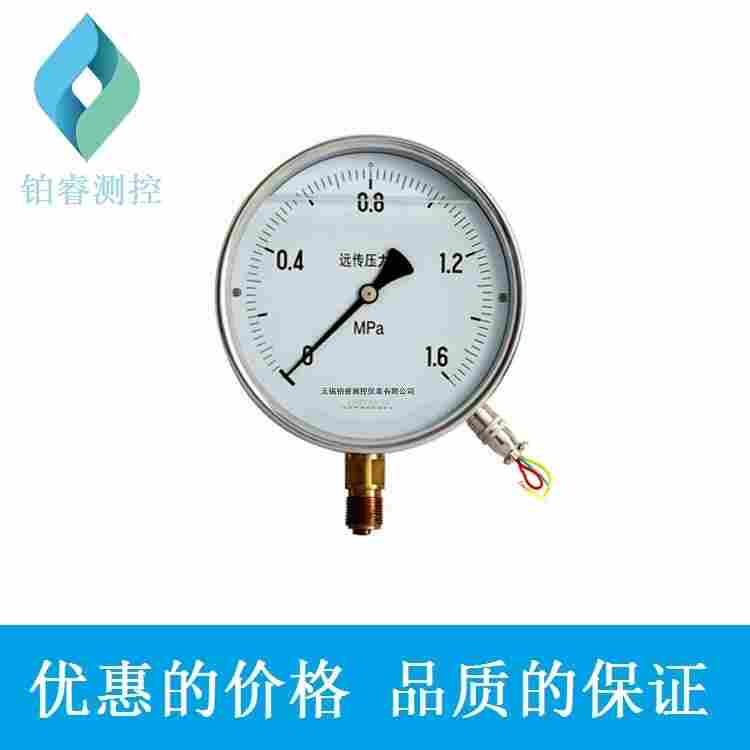

一、仪表概述：
电阻式远传压力表是通过传递电阻信号表达压力量值的远传压力表，它的同步压
力信号是一个电阻值“Ω”，由此得名电阻远传压力表。它可与膜片隔离器(隔
膜体)连接，制成隔膜式电阻远传压力表，用于测量腐蚀性较强，粘度较大，易
结晶介质的压力。
二、测量原理：
电阻式远传压力表有一个弹簧管压力和一个滑线电阻式发送器等所组成。
由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴
产生偏离时，电阻传送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻器
上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示
出一相应的读数值。同时，一次仪表也指示出相应的压力值。
三、适用场合：
远传压力表适用于测量对铜及铜合金不起腐蚀作用的液体，气体和蒸汽的压力。
电阻信号输出传至二次仪表上，可以实现现场就地指示压力以便于现场工艺检
查，还可以实现远距离集中控制和调节。
四、性能特点：
1、性能稳定，测量精度较高，反应速度较快。
2、测量的是压力，包括气体和蒸汽的压力。
3、测量的结果与气体种类、成分及其性质无关。
4、测压过程中，压力表本身吸气和放气很小，不会对被测气压产生影响。
5、内部没有高温部件，不会使油蒸汽分解。
6、若选用耐腐蚀材料制造，可测量腐蚀性气体压力。
7、结构牢固，而且便于密封和安装。
8、操作简便，不需调整，但需要定期校验。
五、技术指标：
1、*度等级:1.6；
2、发送器起始电阻值:3～20Ω；
3、发送器满度电阻值:340～400Ω；
4、发送器连接端①②外加电压不大于6V；
5、滑线电阻式发送器接线图；
6、使用环境条件：40～60℃,相对湿度不大于85％,且震动和被测（控）介质的
急剧脉动应对仪表正常工作无明显影响；
7、湿度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4％/10℃；
8、重量：1.2kg。
六、使用注意事项：
1、使用时环境温度为-40~70℃，相对湿度不大于80%，如偏离正常使用温度20℃
时，须计入温度附加误差。
2、使用时必须垂直安装，力求与测定点保持同一水平，如相差过高计入液柱所
引起的附加误差，测量气体时可不必考虑。安装时将表壳后部防爆口阻塞，以免
影响防爆性能。
3、使用时正常使用的测量范围：在静压下不过测量上限的3/4，在波动下不
应过测量上限的2/3。在上述两种压力情况下大压力表测量总线低都不应低于
下限的1/3，测量真空时真空部分全部使用。
4、使用时如遇到真空压力表指针失灵或内部机件松动、不能正常工作等故障时
应进行检修，或生产厂家维修。

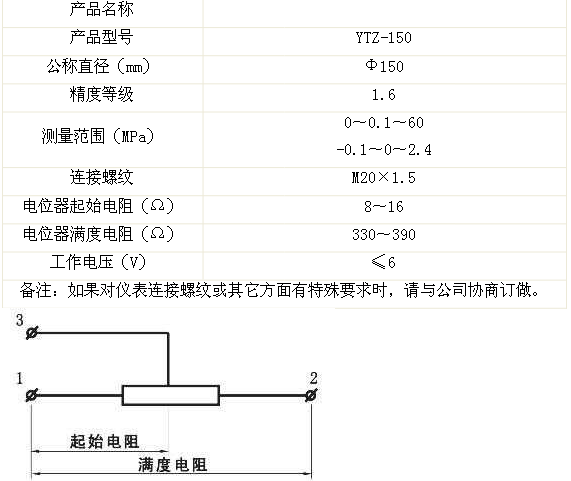

七、选型一览表：
