销量好:施迈茨线性阀10.05.01.00173
IV 3 3/2 G1/4-IG G3/8-AG 24V-DC
本产品对应的附件
配件
ASK B-M8-4 5000 K-4P
10.06.02.00031
数据表
属性数值
公称尺寸3 mm
控制常开
公称流速20 l/min
公称流速1.2 m³/h
功耗 DC4.5 W
电压24V - DC
自重0.074 kg
连接电缆
电气连接:4针M8母插头
电缆长:5000,00 mm
交换接口 2:电缆 4
材质:聚氨酯电缆
ASK WB-M8-4 5000 K-4P
10.06.02.00032
连接电缆
电气连接:4针M8直角母插头
电缆长:5000,00 mm
交换接口 2:电缆 4
材质:聚氨酯电缆
VS-V-SA M5-AG
10.06.02.00224
小型真空传感器，模拟信号输出
连接方式:M5-M
测量范围:-1.00...0.00 bar
电缆长 Lk:3,0 m
VS-V-SD 60 M5-AG
10.06.02.00257
小型真空开关，数字信号输出
开关点:- 600
连接方式:M5-M
测量范围:-1.0...0.0 bar
电缆长 Lk:3,0 m
安全使用说明书
安全使用
危险：
在线阀IV3-3 / 8AG -...用于切换
在真空范围内进行了优化。的切换过程
不能施加压。
不得关闭通风口
没有任何物体（例如电线，工具，
等等）可以插入在线阀的开口中。
直通阀IV3-3 / 8AG -...只能与吸盘一起使用
*直径为125毫米
使用。使用波纹管吸盘，
通过通风孔的压力均衡
延时使用（自真空）。
在100％ED时，直通阀加热
功能相关
注意：
必须遵守以下*紧固扭矩：
（按键表面只能在M8上方
连接器）
真空发生器连接：25 Nm
吸盘连接：25 Nm
真空传感器连接：1 Nm
功能与应用
SCHMALZ直通阀IV3-3 / 8AG -...是
是一种小型电磁阀
特别是在吸入点分散使用
是设计和开发的。直通阀断电
轴向流动。创建时
控制电压是通向
真空发生器关闭，吸气点通过
圆周上呈星形排列的三个孔中的一个
通风到大气中。这样的话
例如通过中央真空产生
借助IV3-3 / 8AG -...吸点
激活或停用。同时在
专门与在线阀上的连接
协调的SCHMALZ真空传感器VS-V-SA-M5
或VS-V-SD60-M5（作为附件提供），
直接在吸入点测量真空度。
测量不正确，例如由于管道堵塞
以这种方式被排除在外。

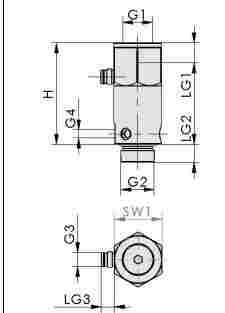

外型尺寸
IV3-3 / 8AG -...
安全
这些操作说明包含重要内容
有关使用直通阀的信息。请
仔细阅读并保存在安全的地方
备查。
务必先阅读这些操作说明
尝试安装和使用直通阀。
始终遵守这些说明并
始终遵守安全说明和警告。
警告：
出规定范围的直通阀的操作
禁止性能限制，因为这可能导致
甚至导致阀门故障！
禁止在有爆炸危险的情况下使用该阀
可能会引起火灾和爆炸！
切勿试图打开管路阀门进行维修或
其他目的，因为这可能会导致
阀门和受伤危险！
本机只能通过电源运行
具有低电压保护的电源装置
（PELV）和安全的电气切断
工作电压，符合
符合EN60204。肺炎病毒
安装
警告：
只能通过以下方式安装直通阀：
合格人员。
所有通用安全法规，EN标准和
必须始终遵守VDE法规。
M8连接器在插入前不应扭曲
并应避免机械张力–
只能用手拧紧M8螺母！
直通阀必须始终与三个阀一起安装
朝向吸盘的通风孔。如果是这样
否则，阀门将无法正常工作。
下表显示了
电连接器：
M8-引脚信号
下午1点
下午2点
3地（0 V）
4控制信号（24 V DC）
当连接的极性为
倒转
描述
IV3-3 / 8AG -...
没有说明
1个真空发生器连接，3/8“或1/4”内螺纹
2电气连接器M8,4针
3个排气孔（三个孔）
4真空传感器连接M5
5吸盘连接，3/8”外螺纹
切换符号
IV3-3 / 8AG -...
尺寸[mm]
H G1 LG1 G2 LG2 G3 LG3 G4 SW1
IV3-3 / 8AG3 / 8IG
51 3/8“ 9 3/8” 9 M8 8 M5 24
IV3-3 / 8AG1 / 4IG
51 1/4“ 9 3/8” 9 M8 8 M5 24
技术数据
工作介质为非腐蚀性气体；干燥，无油的空气
压力范围-1至0 bar
（不适用于压缩空气的切换）
耐压6 bar
开关功能NO（常开）
电源电压24 VDC±10％
电气连接器M8，4极
（保护低压PELV）
保护电路恢复二极管，极性反转保护
真空连接
发电机/弹簧跳入
IV3-3 / 8AG-3 / 8IG：3/8”，母头
IV3-3 / 8AG-1 / 4IG：1/4英寸，母头
3/8”吸盘的连接，公头
真空传感器M5的连接
公称直径2,5 mm
公称流量（真空）20 l / min
公称流量（吹出）160 l / min
防护等级IP 67
消耗功率4,5 W
占空比100％
工作温度0°C至50°C
储存温度-10°C至60°C
任何安装方向
重量75克
