安全使用IFM的真空传感器（PP0524压力开关）
使用数据
坚固的设计，适用于严苛的工业环境
2 个开关输出，可将其中一个配置为诊断输出
较高的抗冲击和振动能力
高于 1 亿次压力周期的使用寿命

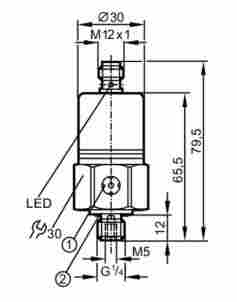

参考图
产品特征
输出信号 开关信号
测量范围
-1...10 bar -14.5...145 psi -100...1000 kPa -0.1...1 MPa
系统接口 螺纹连接 G 1/4 外螺纹 内螺纹M5
应用
应用 用于工业应用
介质 液体和气体介质
介质温度 [°C] -25...90
抗压强度
75 bar 1087 psi 7.5 MPa
爆破压力*小值
150 bar 2175 psi 15 MPa
压力 相对压力; 真空
电气数据
工作电压 [V] 9.6...36 DC; (通信模式: 18...32)
电流损耗 [mA] < 45
绝缘电阻*小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护 有
开机延迟时间 [s] 0.3
的输入/输出
输入和输出数 数字输出数量: 2
输出
输出数量 2
输出信号 开关信号
电气设计 NPN
数字输出数量 2
输出功能 常开/常闭; (可设定参数)
开关量输出DC电压降*值 [V] 2
开关量输出DC的持续电流负载 [mA] 250
开关频率DC [Hz] 170
短路保护 有
短路保护类型 脉冲
过载保护 有
测量/设定范围
测量范围
-1...10 bar -14.5...145 psi -100...1000 kPa -0.1...1 MPa
开关点, SP
-0.9...10 bar -13...145 psi -0.09...1 MPa
复原点, rP
-0.95...9.95 bar -14...144 psi -0.095...0.995 MPa
设定步距
0.05 bar 1 psi 0.005 MPa
出厂设定
SP1 = 2.50 bar rP1 = 2.30 bar
SP2 = 7.50 bar rP2 = 7.30 bar
OUT1 = Hno OUT2 = Hno
精度/偏差
开关点精度 [测量范围值的%] < ± 0,5
重复精度 [测量范围值的%] < ± 0,1; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定)
滞后偏差 [测量范围值的%] < ± 0,1
长时间稳定性 [测量范围值的%] < ± 0,1; (每年)
温度系数零点 [测量范围值的百分比 / 10 K] 0,2; (0...80 °C)
温度系数量程 [测量范围值的百分比 / 10 K] 0,2; (0...80 °C)
反应时间
反应时间 [ms] < 3
用于开关量输出的阻尼dAP步骤 [s] 0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500
工作条件
环境温度 [°C] -25...85
存储温度 [°C] -40...100
外壳防护等级 IP 68; (7天/水深1 m/ 0.1 bar)
/测试
EMC电磁兼容
抗扰度 EN 61000-6-2
EN 61000-4-2 ESD 4 kV 触点放电 / 15 kV 空气放电
EN 61000-4-3 HF电磁场辐射 20 V/m
EN 61000-4-4 Burst 4 kV 耦合夹具
EN 61000-4-5 Surge 0,5 kV 电源 / 1 kV DC产品的信号
EN 61000-4-6 射频场感应的传导抗扰度 30 V
抗冲击
承压设备指令 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体
机械技术数据
重量 [g] 225
原材料 不锈钢(1.4301/304); FKM; EPDM/X; PA
材料(潮湿部件) 不锈钢(1.4305/303); 陶瓷; FKM
开关动作寿命 1亿
系统接口 螺纹连接 G 1/4 外螺纹 内螺纹M5
已集成限制器元件 否(可以改装 )
显示器/操作件
显示
操作 2 x LED, 绿色
开关状态 2 x LED, 黄色
Teach示教功能 有
注释
包装单位 1 件
电气连接
接口 接插件: 1 x M12
