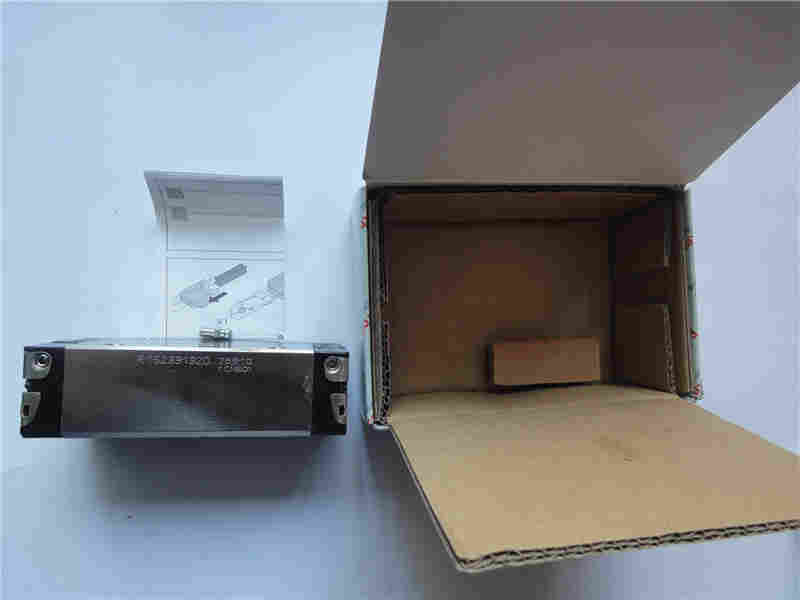

力士乐导轨滑块R165189370-星形导轨滑块现货
导轨的结构设计
1. 滑动导轨
三角形导轨：该导轨磨损后能自动补偿，故导向精度高。它的截面角度由载荷大小及导向要求而定，
一般为90°。为增加承载面积，减小比压，在导轨高度不变的条件下，采用较大的顶角（110°～120
°）；为进步导向性，采用较小的顶角（60°）。假如导轨上所受的力，在两个方向上的分力相差很
大，应采用不对称三角形，以使力的作用方向尽可能垂直于导轨面。
矩形导轨：优点是结构简单，制造、检验和修理方便；导轨面较宽，承载力较大，刚度高，故应用广
泛。但它的导向精度没有三角形导轨高；导轨间隙需用压板或镶条调整，且磨损后需重新调整。
燕尾形导轨：燕尾形导轨的调整及夹紧较简便，用一根镶条可调节各面的间隙，且高度小，结构紧凑
；但制造检验不方便，摩擦力较大，刚度较差。用于运动速度不高，受力不大，高度尺寸受限制的场
合。
圆形导轨：制造方便，外圆采用磨削，内孔珩磨可达精密的配合，但磨损后不能调整间隙。为防止转
动，可在圆柱表面开键槽或加工出平面，但不能承受大的扭矩。宜用于承受轴向载荷的场合。
力士乐导轨滑块R165189370REXROTH力士乐导轨滑块star导轨滑块设计的基本要求
1.导向精度-REXROTH滑块导轨的导向精度
导向精度是指运动构件沿导轨导面运动时其运动轨迹的准确程度。影响导向精度的主要因素有导
轨承导面的几何精度、导轨的结构类型、导轨副的接触精度、表面粗糙度、导轨和支承件的刚度、导
轨副的油膜厚度及油膜刚度，以及导轨和支承件的热变形等。
直线运动导轨的几何精度一般包括：垂直平面和水平平面内的直线度；两条导轨面间的平行度。
导轨几何精度可以用导轨全长上的误差或单位长度上的误差表示。
2.精度保持性-REXROTH滑块导轨的精度保持性
精度保持性是指导轨工作过程中保持原有几何精度的能力。导轨的精度保持性主要取决于导轨的
耐磨性极其尺寸稳定性。耐磨性与导轨副的材料匹配、受力、加工精度、润滑方式和防护装置的性能
的因素有关，另外，导轨及其支承件内的残余应力也会影响导轨的精度保持性。
3.STAR滑块、导轨-运动灵敏度和定位精度
运动灵敏度是指运动构件能实现的*小行程；定位精度是指运动构件能按要求停止在位置的
能力。运动灵敏度和定位精度与导轨类型、摩擦特性、运动速度、传动刚度、运动构件质量等因素有
关。
4.REXROTH滑块、导轨-运动平稳性
导轨运动平稳性是指导轨在低速运动或微量移动时不出现爬行现象的性能。平稳性与导轨的结构
、导轨副材料的匹配、润滑状况、润滑剂性质及导轨运动之传动系统的刚度等因素有关。
5.REXROTH滚珠丝杆，REXROTH螺母-抗振性与稳定性
抗振性是指导轨副承受受迫振动和冲击的能力，而稳定性是指在给定的运转条件下不出现自激振
动的性能。
6.STAR导轨的刚度，力士乐REXROTH导轨的钢度
导轨抵抗受力变形的能力。变形将影响构件之间的相对位置和导向精度，这对于精密机械与仪器
尤为重要。导轨变形包括导轨本体变形导轨副接触变形，两者均应考虑。
7.REXROTH滚珠螺母结构工艺性，STAR滚珠螺母结构工艺性
结构工艺性是指导轨副（包括导轨副所在构件）加工的难易程度。在满足设计要求的前提下，应
尽量做到制造和维修方便，成本低廉。
力士乐rexroth精密导轨的设计原则star星牌精密导轨的设计原则
对几何精度、运动精度和定位精度要求都较高的精密导轨（如数控机床和测量机的导轨），在设
计时应遵循如下一些原则：
1.REXROTH滑块，STAR滑轨误差补偿原则 满足下列三项要求，以使导轨系统实现误差相互补偿：
（1）导轨间必须设置中间弹性环节，如滚动体塑料带（片）或流体膜等。
（2）导轨间要有足够的预紧力，以便补偿接触误差。
（3）导轨的制造误差应小于中间弹性体（元件）的变形量。
2.力士乐轴承，STAR滑块精度互不干涉原则
制造和使用时导轨的各项精度互不影响才易得到较高的精度。如：矩形导轨的直线性与侧面导轨
的直线性在制造时互不影响；平-V导轨组合导轨横向尺寸的变化不会影响导轨的工作精度。
3.REXROTH滚珠丝杆，STAR滚珠丝杆动、静摩擦因数接近原则
设计导轨副时应使导轨接触面的动、静摩擦因数尽量接近，以便获得高的重复定位精度和低速平
稳性，滚动导轨、镶装塑料板或帖塑料片的普通滑动导轨，摩擦因数小且静、动摩擦因数接近。
4.REXROTH导轨副自动帖合原则
要使导轨精度高，必须使导轨副有自动帖合的特性。水平导轨可以靠运动构件的重量来帖合；其
他导轨必须附加弹簧力或者滚轮压力使其帖合。
5.REXROTH滑块全部接触原则
固定导轨的长度必须保证动导轨在*行程的两个极限位置，与固定导轨全长接触（不会出固
定导轨），以保证在接触过程中导轨副始终全部接触。
6.STAR滑块REXROTH滑块补偿力变形和热变形原则
导轨及其支承件受力或温度变化时，设计导轨及其支承件时，力求使其变形后成为要求的形状。
如龙门式机床的横梁导轨，将其制成中凸形，以补偿主轴箱（或刀架）重量造成的弯曲变形。
德国力士乐Rexroth/star/R160570331
德国博世力士乐 上海全系列产品 常年备货 优惠价
R165111320 R165111420
R162211420 R162211320
R162111420 R162111320
R166511320 R160510331
R165181420 R165181320
R162281420 R162281320
R162381320 R162381420
R166581320 R160580331
R162121320 R162121420
R162421320 R162421420
R165121320 R165121420
R162221320 R162221420
R165321320 R165321420
R162321320 R162321420
R165122220 R165322220
R162222220 R166521320
R169429410 R160520331
R165171420 R162271420
R162172420 R165172220
R165372220 R162472220
R160570331 R160570231
R165131420 R165131320
R162231420 R162432320
R165331420 R165132220
R162232220 R165332220
R162332220 R162432220
R160530351 R160530251
R165141420 R165141320
R165341420 R165341320
R162141420 R162341320
R162442320 R165141220
