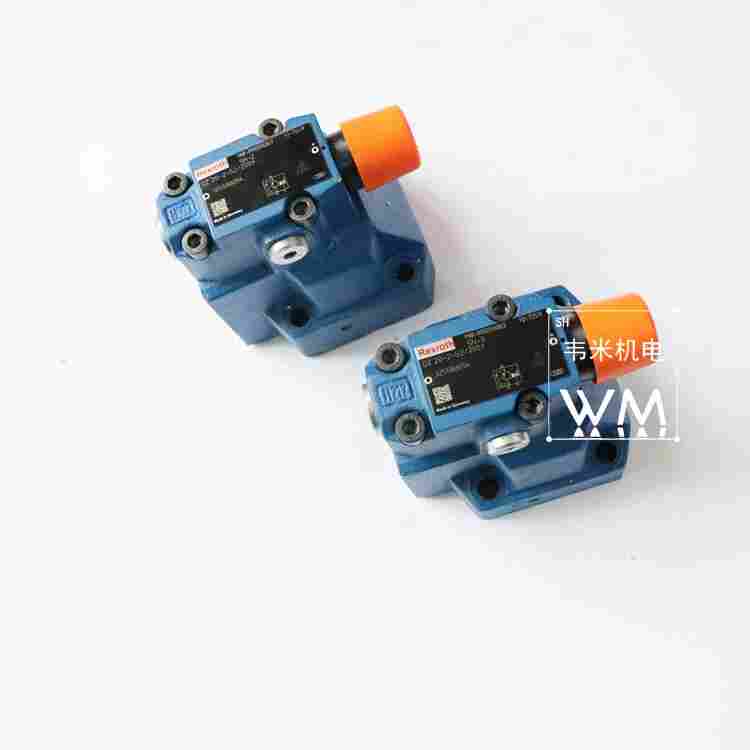

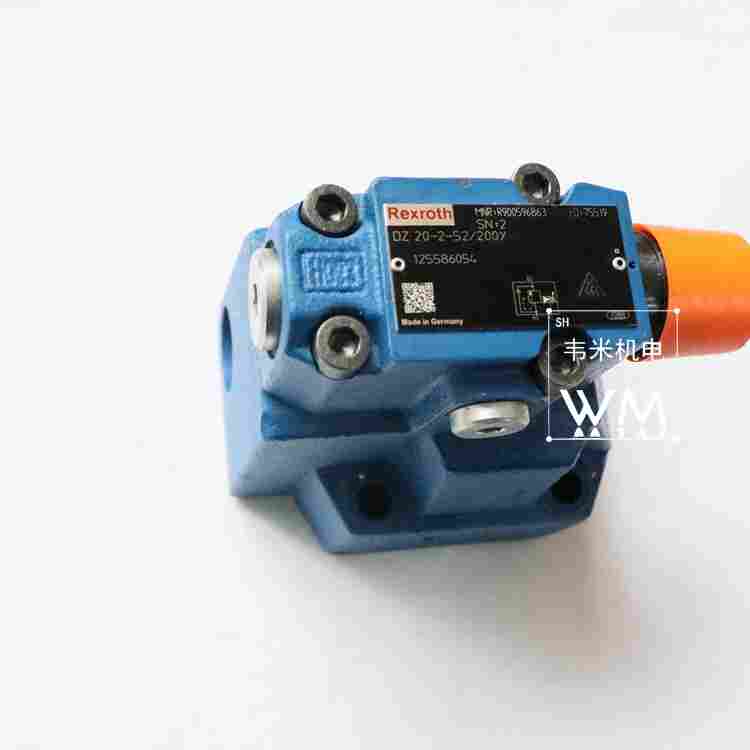

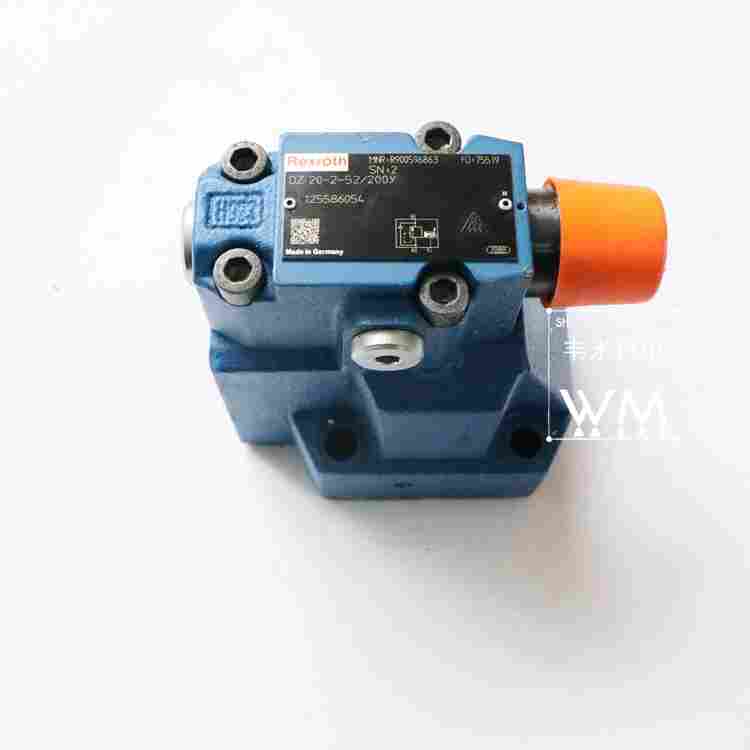

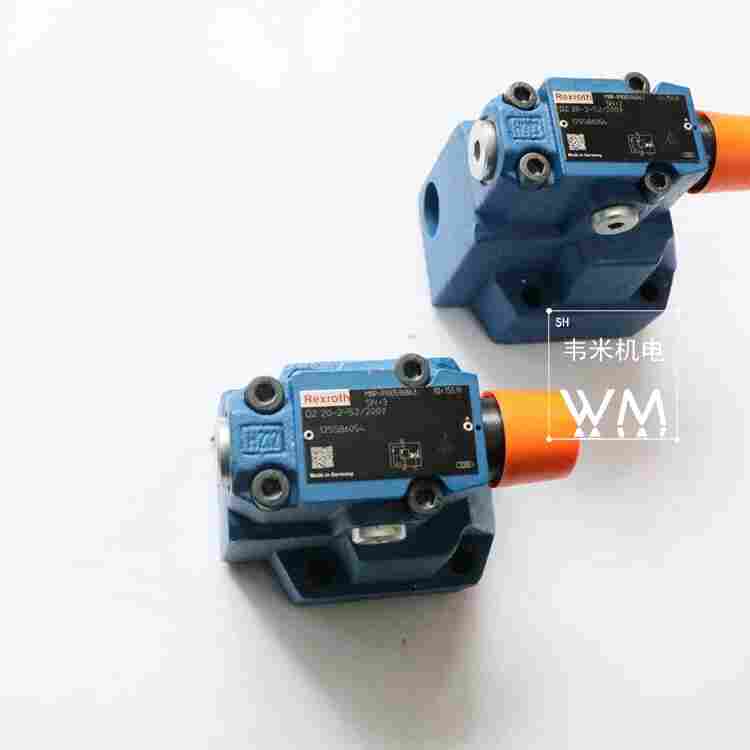

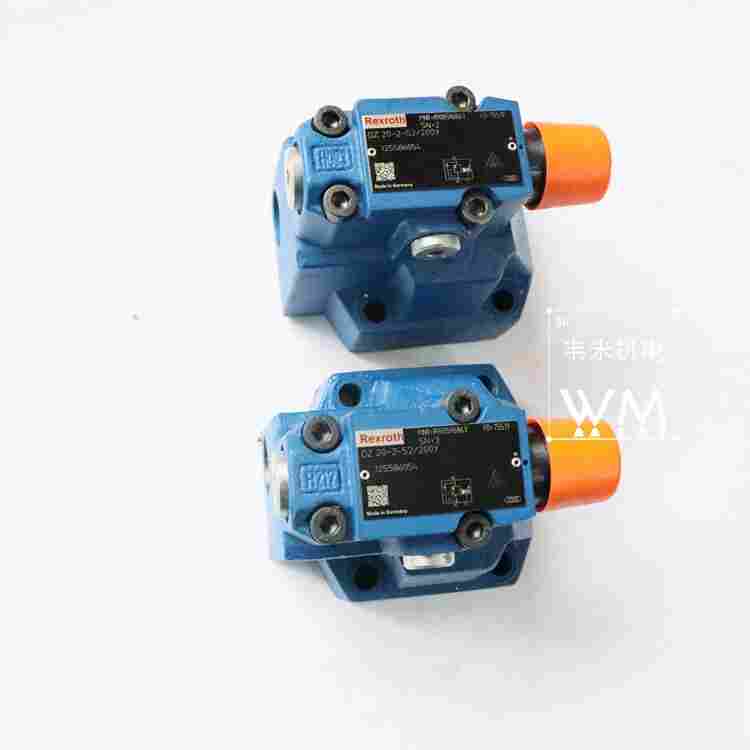

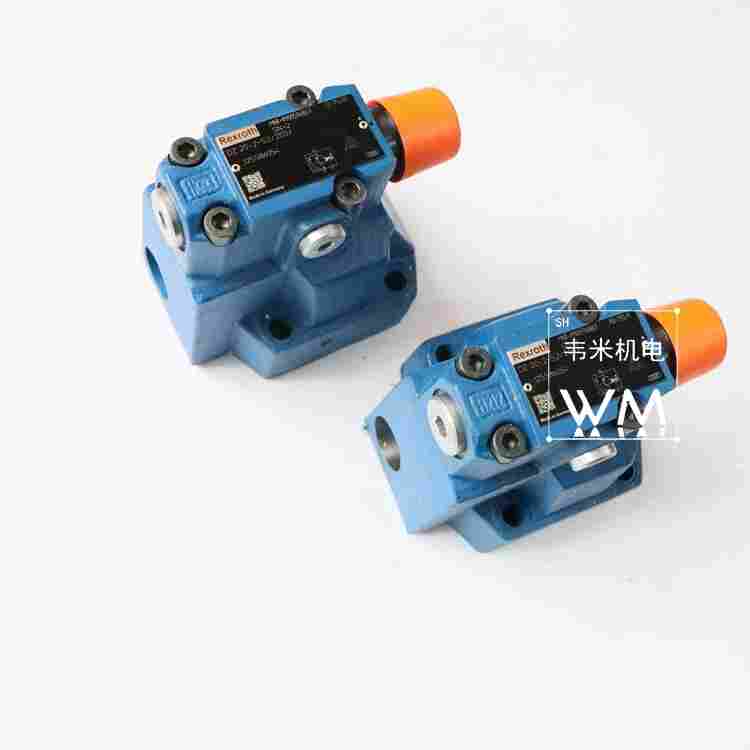

力士乐先导式溢流阀DB10-1-52/315
结构分析
DB和DBW型压力控制阀是先导式溢流阀。它们用于限制( DB型),或用电磁铁限制及卸荷系统压力( DBW型)
该溢流阀(DB型)的组成主要包括带主阀芯插件(3)的主阀(1)和带压力调节组件的先导阀(2 ) DB型溢流阀油路A中的压力作用于主阀芯( 3 )上。同时,压力经带节流孔(4)和(5 )的控制通路(6 )和( 7 ),作用在主阀芯( 3 )的弹簧加载侧及先导阀(2)的球(8)上。
如果A口的压力过弹簧(9)的设定值,球(8)克服弹簧力(9)而使先导阀开启。该信号经控制信道( 10 )和(6 )从A口内部获取。主阀芯(3 )弹簧加载侧的油液经过控制通路(7 )节流孔(11 )和球阀(8 )流入弹簧腔( 12)对DB..5*/.- .型它由控制通路( 13 )内部引入油箱, 而对DB.. 5...型经控制通路( 14 )它由外部弓入油箱。节流孔(4 )和(5 )在主阀芯(3 )两端产生压降,因此A到B连接通道被打开。油液由A口流向B口,而设定工作压力保持不变。
溢流阀借助油口X ( 15 )可对不同压力(二级压力)卸荷或切换。
卸荷溢流阀
先导式卸荷式溢流阀，电磁卸荷溢流阀用于带蓄能器的液压系统，使泵自动卸荷或加载;用于高低压双泵系统，使低压泵卸荷。DAW型阀利用电磁阀使系统卸荷。
先导式溢流阀主要由先导阀、带主阀芯的主阀和单向阀组成，电磁溢流阀还在先导阀上装有电磁阀。通径10mm的先导式卸荷阀的单向阀在主体阀内;而通径25mm和32mm的先导式卸荷阀的单向阀在主阀底下的连接板内。溢流阀应用于有蓄能器的液压系统中时，主要作用是给蓄能器补油:应用于高、低压双泵系统中时，可使低压泵卸荷。而DAW型阀利用其上的电磁阀，还可以在任何压力下使系统卸荷。
溢流阀是一种液压压力控制阀，在液压设备中主要起定压溢流作用，稳压，系统卸荷和安全保护作用。
定压溢流作用：在定量泵节流调节系统中，定量泵提供的是恒定流量。当系统压力增大时，会使流量需求减小。此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定（阀口常随压力波动开启）。
稳压作用：溢流阀串联在回油路上，溢流阀产生背压，运动部件平稳性增加。
系统卸荷作用：在溢流阀的遥控口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的遥控口通油箱，此时液压泵卸荷。溢流阀此时作为卸荷阀使用。
安全保护作用：系统正常工作时，阀门关闭。只有负载过规定的极限（系统压力过调定压力）时开启溢流，进行过载保护，使系统压力不再增加（通常使溢流阀的调定压力比系统高工作压力高10%～20%）。
实际应用中一般有：作卸荷阀用，作远程调压阀，作高低压多级控制阀，作顺序阀，用于产生背压（串在回油路上）。
溢流阀一般有两种结构：1、直动型溢流阀 。2、先导式溢流阀。
对溢流阀的主要要求：调压范围大，调压偏差小，压力振摆小，动作灵敏，过载能力大，噪声小。
先导型溢流阀的导阀部分结构尺寸较小，调压弹簧不必很强，因此压力调整比较轻便。但因先导型溢流阀要在先导阀和主阀都动作后才能起控制作用，因此反应不如直动型溢流阀灵敏。
与三节同心结构相比，二节同心结构的特点是：①主阀芯仅与阀套和主阀座有同心度要求，免去了与阀盖的配合，故结构简单，加工和装配方便。②过流面积大，在相同流量的情况下，主阀开启高度小；或者在相同开启高度的情况下，其通流能力大，因此，可做得体积小、重量轻。③主阀芯与阀套可以通用化，便于组织批量生产。
比例溢流阀的压力等级要与系统所需要的压力相适应，以确保较好的分辨率。 系统需要调节的高压力是180bar，则比例溢流阀的压力等级应该是210左右 .不应该是315bar等太高的等级。原则是尽量使比例溢流阀的高控制压力略大于系统所需要的高压力。
先使系统安全阀全开，比例溢流阀输入电流为零，再起泵。然后保持安全阀为零，给比例阀输入大电流 .慢慢调节手调安全阀的手柄，使系统压力逐步上升，将比例阀输入电流降下来，直到系统需要的高压力，记录对应当输入电流数值。这就是系统要求的高压力说对应的电流，如果用计算机控制或用信号发生器输入，将这个电流为输入电流的限制值。
溢流阀型号
R900597664 DB10-1-5X/100
R900781638 DB10-1-5X/100-035
R900508964 DB10-1-5X/100/12
R900503252 DB10-1-5X/100B
R900509085 DB10-1-5X/100U
R900617361 DB10-1-5X/100UV
R900511818 DB10-1-5X/100UV/12
R900597559 DB10-1-5X/100V
R901437605 DB10-1-5X/100VD
R901437497 DB10-1-5X/100VE
R900597689 DB10-1-5X/100X
R900533537 DB10-1-5X/100XU
R900548642 DB10-1-5X/100XU/12
R900507611 DB10-1-5X/100XY
R900533385 DB10-1-5X/100XYU
R900500038 DB10-1-5X/100Y
R900512764 DB10-1-5X/100YU
R900975659 DB10-1-5X/160B
R901081480 DB10-1-5X/160X
R900505052 DB10-1-5X/200
R900976226 DB10-1-5X/200/12
R900500011 DB10-1-5X/200B
R901215241 DB10-1-5X/200D
R901257074 DB10-1-5X/200E
R900512518 DB10-1-5X/200U
R900764368 DB10-1-5X/200V
R900536231 DB10-1-5X/200X
R901273808 DB10-1-5X/200XU
R901192055 DB10-1-5X/200XV
R900533812 DB10-1-5X/200XY
R900547023 DB10-1-5X/200Y
R900975792 DB10-1-5X/200Y/12
R901179918 DB10-1-5X/200YU
R901215197 DB10-1-5X/210E
R901102372 DB10-1-5X/220E
R900576022 DB10-1-5X/220XB
R901115994 DB10-1-5X/220YE
R901096704 DB10-1-5X/235E
R901182179 DB10-1-5X/250E
R900546359 DB10-1-5X/290B
R901108157 DB10-1-5X/290E
R900598998 DB10-1-5X/315
R900526055 DB10-1-5X/315B
R901341310 DB10-1-5X/315E
R900537021 DB10-1-5X/315U
R900533859 DB10-1-5X/315U/12
R900514011 DB10-1-5X/315V
R900596114 DB10-1-5X/315X
R900505710 DB10-1-5X/315X/12
R900506303 DB10-1-5X/315XB
R900919397 DB10-1-5X/315XU
R900534282 DB10-1-5X/315XY
R900510403 DB10-1-5X/315XYB
R900507306 DB10-1-5X/315XYV
R900513586 DB10-1-5X/315Y
R900547295 DB10-1-5X/315Y/12
R900519053 DB10-1-5X/315YB
R900593794 DB10-1-5X/350
R900781637 DB10-1-5X/350-220
R901096868 DB10-1-5X/350D
R900920949 DB10-1-5X/350V
R900508274 DB10-1-5X/350X
R900579925 DB10-1-5X/350Y
R901116182 DB10-1-5X/350YD
R900597665 DB10-1-5X/50
R900529006 DB10-1-5X/50U
R900781133 DB10-1-5X/50V
R900926944 DB10-1-5X/50XY
R901004651 DB10-1-5X/50XYU
R900573342 DB10-1-5X/50Y
R900780054 DB10-1-5X/50YU
R900590646 DB10-2-5X/100
R900597083 DB10-2-5X/100SO184
R900535030 DB10-2-5X/100/12
R900517467 DB10-2-5X/100B
R901014645 DB10-2-5X/100D
R900773341 DB10-2-5X/100E
R901034003 DB10-2-5X/100P55Y
R900593839 DB10-2-5X/100U
R900562090 DB10-2-5X/100U/12
R900933729 DB10-2-5X/100UV
R900507503 DB10-2-5X/100V
R901004433 DB10-2-5X/100V/12
R900514760 DB10-2-5X/100VB
R901321953 DB10-2-5X/100VD
R900596930 DB10-2-5X/100X
R900739443 DB10-2-5X/100X/12
R900516785 DB10-2-5X/100XU
R900561319 DB10-2-5X/100XUV
R900909218 DB10-2-5X/100XV
R900596738 DB10-2-5X/100XY
