产品概况
智能照明功能包括：实现灯光的开关控制、调光控制、电动窗帘和百叶窗的开关、角度调节控制、联网控制等。
采用双电源自动切换，具有强启控制功能，有效、快速的保证在紧急情况下的基本照明，行走路线指示。
控制面板与所有其它单元通信，并通过与C-Bus相连的一个双绞线供电。如果C-Bus断电，则非易失性内部存储器会保存与单元操作状态相关的所有编程信息。
灯光模块GS-A8/20参数规格：
| 智能灯光模块输入电流：小于5A; |
| 重复：±5% |
| 静功率消耗：0.33W（14mA） |
| 通信端口：RS485、RS232、GPRS |
| 1个光照度检测接口。 |
智能灯光模块功能均可以单路设置：
（1）时间控制功能：时间可设定的开/关
（2）带有预警功能和可楼梯照明时间功能的楼梯照明功能
（3）、预设控制：8位/ 1位
（4）逻辑运算：与、或、异或、门函数
（5）状态值查询回复
（6）手动强制操作与安全功能
（7）电流阀值功能设置
（8）总线电压断开和恢复后继电器开关位置选择
（9）负载电流实时监测和过载告警与保护性切断
（10）零流开断设计，适合任意类型负载的无损开断，极低EMI电磁辐射
光照度传感器技术参数：
| 序列 | 项目 | 条件 | 参数 | |
| 1 | 功耗 | 常温 | 0.72W | |
| 2 | 电源 | P总线链路供电24VDC/AC | ||
| 3 | 显示功能 | JCT-H3.5 | LCD显示 | |
| JCT-H7 | 液晶显示 | |||
| 4 | 工作温度 | -10~50℃ | ||
| 5 | 测量范围 | 0~60000Lux | ||
| 6 | 分辨率 | 1LUX | ||
调光模块技术参数 ：
| 序列 | 项目 | 条件 | 参数 | |
| 1 | 功耗 | 常温 | JCT-TG | 1W |
| 2 | 电源 | 220V AC | ||
| 3 | 前向沿可控硅调光 | 单路2A | ||
| 4 | 开关量输入 | 4路无源干接点 | ||
| 5 | 工作温度 | -10~50℃ | ||
| 6 | 存储湿度 | 0%~95%RH无冷凝 | ||
| 8 | 外壳材料 | ABS工程塑料 | ||
| 9 | 安装 | 35mm导轨安装 | ||

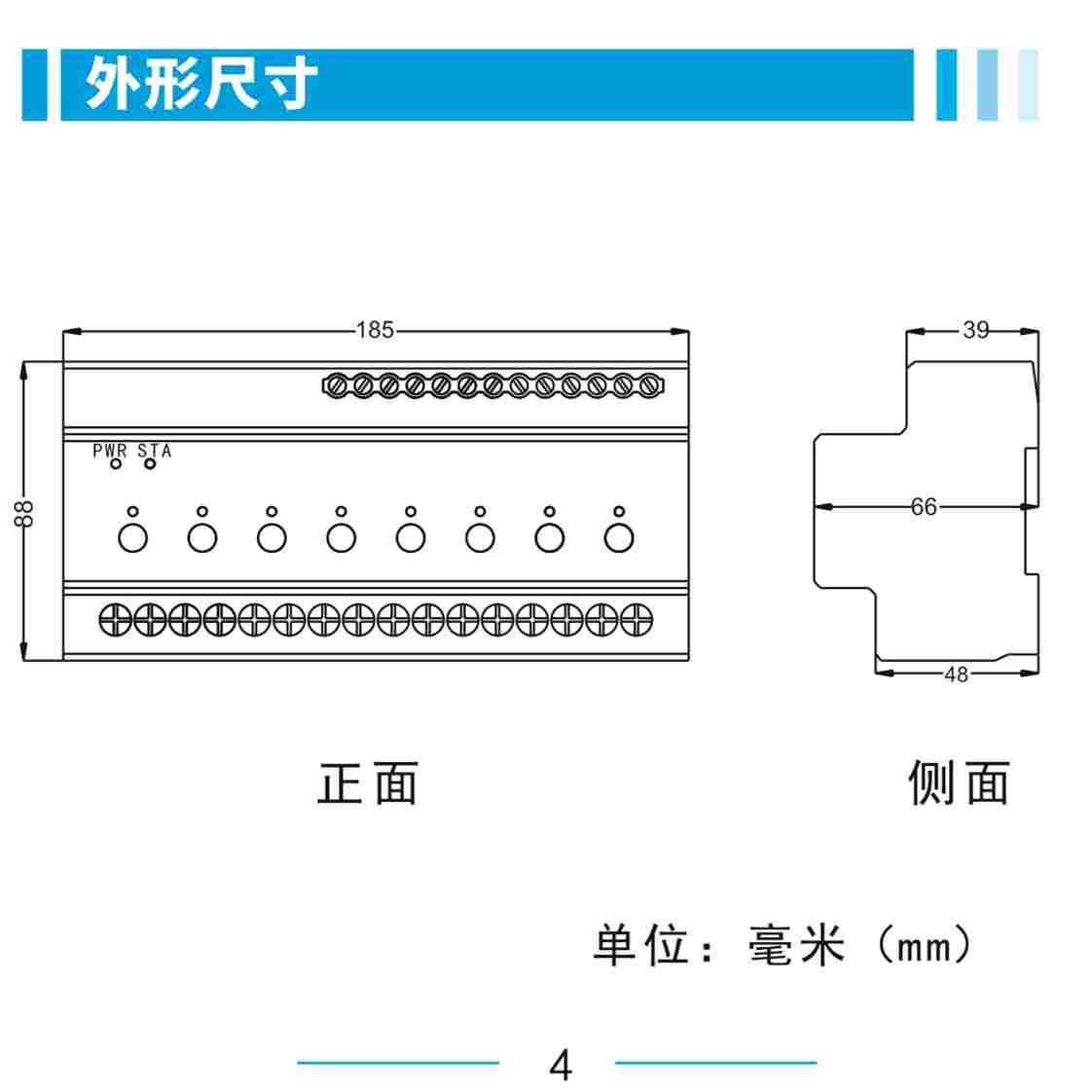

| 4路智能模块外形尺寸 | 126mm(长)×88mm(宽)×66mm(高) |
| 6路智能模块外形尺寸 | 144mm(长)×88mm(宽)×66mm(高) |
| 8路智能模块外形尺寸 | 185mm(长)×88mm(宽)×66mm(高) |
| 12路智能模块外形尺寸 | 266mm(长)×88mm(宽)×66mm(高) |
| 工作电压 | AC 220V 50HZ |
| 工作环 境 | -40～85℃，湿度<90% |
| 单路工作电流 | 16A或20A |
| 输入端口 | CAN-BUS/消防接口/外部 |
| 输出回路 | 4路/6路/8路/12路 |
| 手动开关 | 一键手动开关，带反馈型 |
| 通讯接口 | CAN-BUS总线 |
| 通讯距离 | 1200M |
| 外部接口 | 干接点 |
步骤1. 用螺丝固定丁导轨。
步骤2. 将12路20A继电器模块（带电流检测）底盖的一端扣到导轨的边上。
步骤3. 将整个模块压到导轨上，并巨川模块直至到的位置则固定下来。
负载类型及功率
240V, 20A, 阻性负载, 100,000 cycles, 40°C;
240V, 20FLA/96LRA, 电机, 30,000 cycles, 40°C;
240V, 20A, 镇流器, 30,000 cycles, 40°C;
240V, 20A, 电子镇流器, 6,000 cycles, 40°C;
120V, 20FLA/96LRA, 电机, 30,000 cycles, 40°C;
120V, 20A, 电子镇流器, 6,000 cycles, 40°C;
120V, 20A, 镇流器, 30,000 cycles, 40°C;
智能灯光模块照明产品市场优势：
经济性：投资商为节约成本，这种设计的电气回路一般数量较少，设计时往往只注重对大面积区域的控制，若从人性化、节能的角度细分电气回路，则会造成一次投资成本的大量，这是投资商所不愿看到的。 但回路的，又反过来大幅了终业主的使用成本（电费）。
便捷性：由于此类设计通常不在现场设置开关，而把所有的照明回路都通过BAS中控室进行集中控制，使用者无法根据现场实际情况进行开关和调节，无法干预照明的状态和照度，给实际使用带来非常的不便。 由于控制功能的过于简单，的照明设计在楼宇自控（BAS）只能实现简单的定时开关的功能，如果要想实现特定区域的预设、情景变换和亮度调节，实际操作的技术难度还是相当大的。
