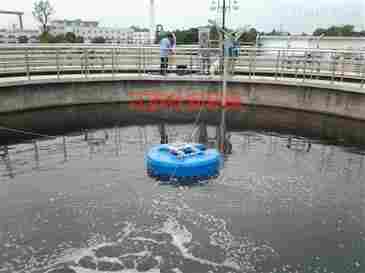

浮筒式安装潜水推流器
玻璃钢浮筒式安装潜水推流器
序号 | 型 号 | H1(mm) | H2(mm) | L1(mm) | L2(mm) | L3(mm) | 配套安装系统 |
1 | QJB1.5/4-2500/2-36 | 85 | 750 | 150 | 890 | 1050 | Ⅳ |
2 | QJB3/4-2500/2-38 | 85 | 780 | 150 | 920 | 1050 | Ⅳ |
3 | QJB4/4-2500/2-42 | 85 | 800 | 150 | 920 | 1050 | Ⅳ |
4 | QJB5/4-2500/2-56 | 85 | 850 | 150 | 920 | 1050 | Ⅳ |
5 | QJB7.5/4-2500/2-63 | 85 | 900 | 150 | 970 | 1050 | Ⅳ |
6 | QJB1.5/4-2200/2-38 | 85 | 780 | 150 | 890 | 1050 | Ⅳ |
7 | QJB2.2/4-2200/2-42 | 85 | 800 | 150 | 920 | 1050 | Ⅳ |
8 | QJB3/4-2200/2-48 | 85 | 820 | 150 | 920 | 1050 | Ⅳ |
9 | QJB4/4-2200/2-56 | 85 | 850 | 150 | 920 | 1050 | Ⅳ |
10 | QJB5/4-2200/2-63 | 85 | 900 | 150 | 920 | 1050 | Ⅳ |
11 | QJB1.1/4-1800/2-38 | 85 | 780 | 150 | 860 | 1050 | Ⅳ |
12 | QJB1.5/4-1800/2-42 | 85 | 800 | 150 | 860 | 1050 | Ⅳ |
13 | QJB2.2/4-1800/2-48 | 85 | 820 | 150 | 860 | 1050 | Ⅳ |
14 | QJB3/4-1800/2-56 | 85 | 850 | 150 | 890 | 1050 | Ⅳ |
15 | QJB4/4-1800/2-63 | 85 | 900 | 150 | 890 | 1050 | Ⅳ |
杜安环保浮筒式潜水推流器是针对一些面积较大、池深较深的方形或圆形池型而设计开发的新一代搅拌设备，在结国内外现有污水搅拌设 备的 基础上，对产品的结构和性能进行了创新，特别是在推进式搅拌机的基础上，创造性地将卧式结构改为立式环流结构，使其在整体结 构、技 术性能、搅拌效率、服务面积、适用性等方面更具显著特点，具有使用寿命长、噪声低、安装维护方便、投资省、运行费用低等优 点。
浮筒式液下低速推流器根据用户需要，可以配备端子箱，请确定具体型号；成套供应、备品备件是否与合同相符。浮筒式液下低速推流 器采用大排量螺旋浆式的推进叶轮作为主要水力部件。运行时，潜水电机带动推进叶轮工作，使流体产生一定流速，在水池底部以一定角度 向四周喷射扩散，形成环状主流带。
因为浮筒式液下低速推流器主流带流速较大，在其周围形成了以其为中心的紊流区域，促使整个池中的水 形成上下翻动的大循环，从而 实现大面积立体环流搅动，使池中污泥始终处于翻动和悬浮状态，增加了物相接触面，消灭了搅拌死角，达到 了均匀、温和搅动的目的， 保证了良好的厌氧处理效果，提高了处理效果。浮筒式液下低速推流器转速相对较高，服务范围相对较小，但搅拌较为温和，可适用于污水 处理厂的厌氧或兼氧处理中；水力效率高，搅拌均匀，可适用于各类污水处理工程的调节池中使用，也可用于厌氧或兼氧池使用。
浮筒式液下低速推流器作用区域广，搅拌温和、均匀，能有效地减少甚至消除搅拌死角,不会对活性污泥的絮状结构和菌胶团产生破坏作 用；水流采用大循环的流动方案，搅拌污泥充分，适用水深2～9m，辐射面积100～800平方米。浮筒式液下低速推流器的动力为潜水电机， 且与搅拌机同轴，应用时潜入液下工作，不仅冷却条件好，适用深度范围广，而且不会产生噪声等二次污染 ；采用机电一体化结构，可以 减少机械损耗，提高机组效率；
浮筒式液下低速推流器的主密封为两道串联式机械密封，同时还采用了多道辅助密封系统，保证了电机密封可靠性；配置了漏油、定子 温、缺相、短路等多项报警保护系统，使产品使用更安全、可靠。浮筒式液下低速推流器采用多种安装方式进行安装，采用浮动安装时无 需建造厂房和构筑安装平台，综合投资省，安装、使用、维修方便。
浮筒推流器适用于污水处理厂和工业流程中搅拌含有悬浮物的液体，工业和城市污水处理厂曝气池，其产生低切向流的强力水流，可用 于循环及硝化、脱氮和除磷阶段创建水流等。
低速推进器的结构紧凑、体积小、重量轻。操作维护简单、安装方便快捷、使用寿命长，叶片具有自洁功能，可防杂物缠绕、堵塞，与 曝气系统配合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。低速推进器的电机绕组为F级绝缘，防护等级为IP68，选用一次 润滑免维护进口轴承，具有油室泄漏检测和电机绕组过热保 护功能 ，使电机的工作更加安全可靠。

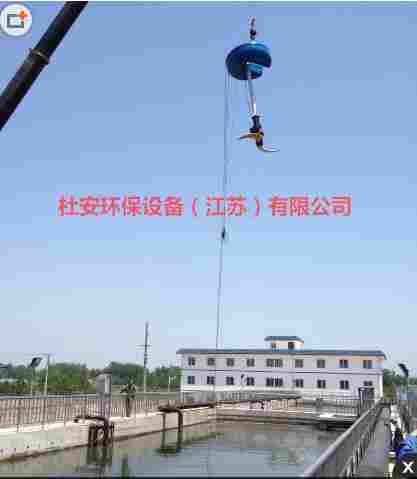

低速推进器械密封的摩擦付材质为耐腐蚀的碳化钨，所有紧固件均为不锈钢材质，潜水深度可以根据需要进行垂直方向的调节，而且在水平面内可绕导杆旋转的角度为±60°起吊系统底座、支撑架和下托 架与池的有关联接面均采用膨胀螺栓固定，无需预留孔。当池深H ＞4米时建议采用安装系统Ⅱ，需在池底做一混凝土基础。
低速推进器起吊系统底座、钢绳固定架和导向底座与池的有关联接 面均采用膨胀螺栓固定，无需预留孔。低速推进器安装系统Ⅱ用导向 钢绳替代导杆，具有运输方便、现场安装简单等特点。低速推进器从根本上避免了由于运输引起导杆弯曲、变形有而影响正常使用的情况， 并有效改善了池深过深情况下，由于导杆的安装误差而导致的无法正常起吊 等现象。
低速推进器安装系统的材质采用不锈钢（或碳钢）制造，安装系统中除导杆或导向钢丝、起吊底座外，多台QJB潜水推进器可共用一套起 吊装置，可广泛应用于石油、化工、印染、制革、医药、食品、造纸、纺织、农药等行业中工业废水和城市生活污水的厌氧、兼氧处理。低速推进器采用特殊材质模压成型，叶轮直径达到Φ2500，经优化设计后的叶片呈后掠式，水力效率高，且具有自洁功能。
杜安环保浮筒推流器材料
外壳 GG25铸铁
叶轮 复合聚胺酯
主轴 不锈钢
机械密封 碳化钨--碳化钨
导杆 不锈钢
起吊支架 不锈钢
提升钢索 不锈钢
静密封材料 丁晴橡胶
紧固件 不锈钢ASTM321
