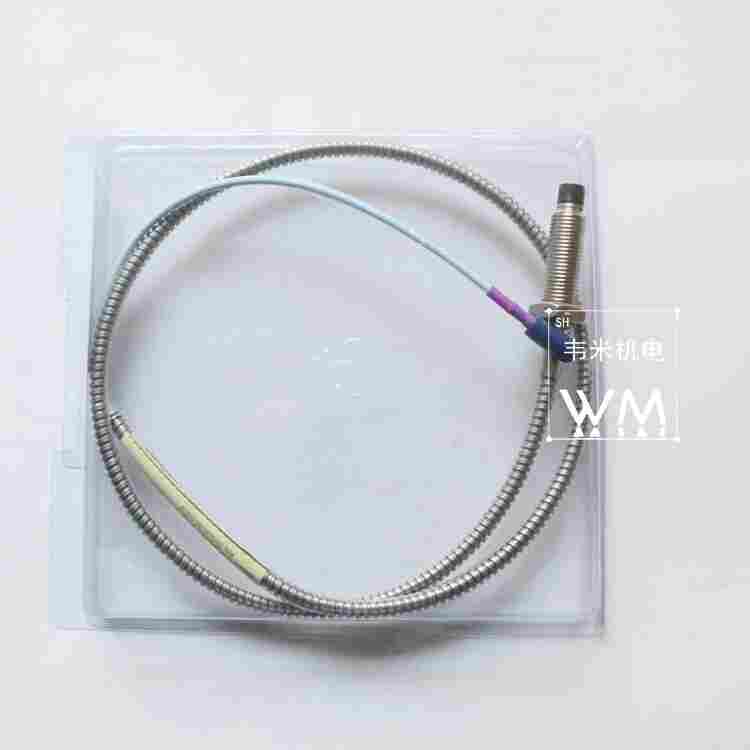

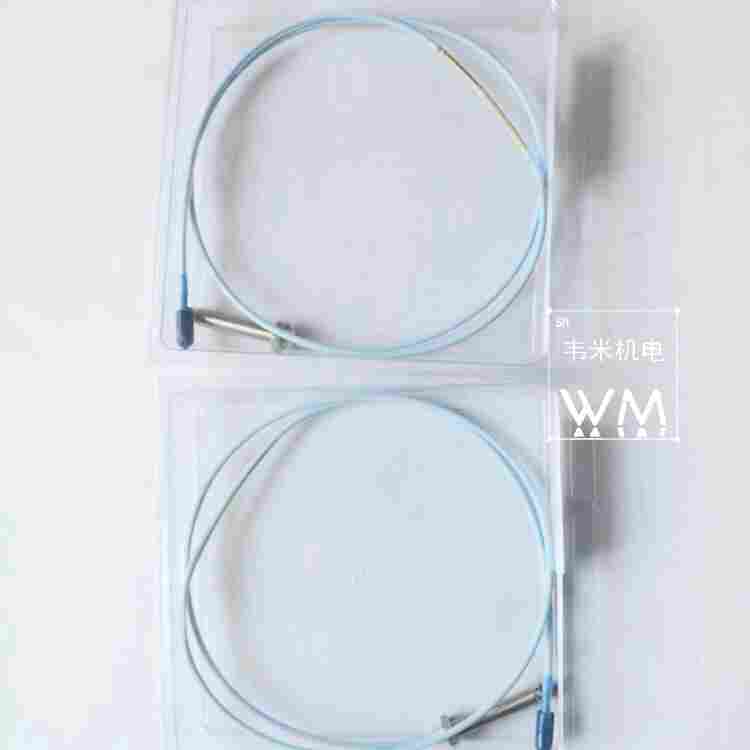

330105-02-12-10-02-CN本特利振动探头
机械特性
探头端部材料：聚苯撑硫（PPS）
探头壳体材料：AISI 304 不锈钢（SST）
探头电缆规格：
标准电缆：75Ω三维轴向FEP 绝缘探头电缆，具有以下探头长度选择：0.5，1，1.5，
2，5 或9 米。
大温度范围电缆：75Ω三维轴向PFA 绝缘探头电缆，具有以下探头长度选择：0.5，1，1.5，2，5 或9 米。
延伸电缆材料：75Ω三维轴向 FEP 绝缘。
系统兼容性
3300 XL 25mm 探头具有多种壳体配置形式，可以代替所有标准的7200 25mm、7200 35mm 和25mm DE 传感器系统（包括侧面和尾部引出探头）。前置器的输出也与7200和25mm DE 系统的输出相同，使用户在升级时不需要修改任何监测器组态。当升级以前的系统时，传感器系统的每个组件（探头、延伸电缆和前置器）必须全部替换成 3300 XL 25mm 的组件。
轴位移探头安装步骤:
1、探头安装前检查探头的丝口光滑平整,探头表面无油污或其它异物。旋 转固定螺帽进退自如,无卡涩现象。
2、用卡尺量准汽轮机转子与固定盘的间距 , 旋转探头上的固定螺帽,将螺帽 与探头前端的距离调整至稍大于量准的间距位置。 探头旋进固定盘时用力不要太 图一:本特利连接原理图
猛,感觉碰到异物,要马上旋出探头检查,以免损坏探头。
3、给本特利 3500送电,在现场本特利前置放大器的 VT 端和 COM 端接上 万用表,检查 24V 电源是否正常。
4、将探头电缆的连接接头与前置放大器的延伸电缆的连接接头连接好。
5、用万用表接好本特利前置放大器的 OUT 端和 COM 端,旋转探头上的固 定螺帽 , 调整探头与转子的间距。标准电压值 9.75V ±0.2。
6、查微机显示的相应轴振示值是否正常。
趋近式探头和延伸电缆
3300 XL 25 mm 探头设计用于*苛刻的蒸汽透平DE 环境。它能在高达200°C（392°F）的温度下持续运行并保持精度，还可以承受250°C（482°F）的间歇高温。25 mm 探头前后密封，并使用FluidLoc电缆（所有标准25mm 探头），防止湿气进入探头端部。特殊的高温ClickLoc接头也是探头和延伸电缆的标准配置。每个探头和电缆都带有接头保护器和一次性接头保护器安装工具，确保接头不受污染。探头头部上的ClickLoc接头具有可拆卸的衬套，帮助在紧密间隙内缠绕电缆。
