菲尼克斯PHOENIX信号隔离器标准规范
信号隔离器 - PI-EX-NAM/RNC-NE - 2835367
Ex i二进制输入： NAMUR隔离放大器。 用于Ex区域的接近开关和开关。 将二进制信号传输到安全区域。 继电器输出（常闭触点），线路故障检测。 3端电气隔离。
尺寸
宽度 12.4 mm
高度 79 mm
深度 118.4 mm
环境条件
环境温度（运行） -20 °C ... 60 °C (垂直安装)
-20 °C ... 55 °C (水平安装)
环境温度（存放/运输） -40 °C ... 80 °C
允许湿度（运行） 5 % ... 95 % (相对湿度，无冷凝)
抗干扰 EN 61326:1997
输入数据
控制电流电路 本安
有效输入源 NAMUR接近开关传感器
浮地开关触点
带电阻电路的开关触点
无负载电压 8.2 V DC ±10 %
开关点（衰减） < 1.2 mA (衰减，符合EN 60947-5-6标准)
开关点（无衰减） > 2.1 mA (无衰减，符合EN 60947-5-6标准)
输出数据
开关输出 继电器输出
可配置／可编程 可通过DIP开关切换开关方向
触点类型 常闭触点
触点材料 AgSnO，镀硬质金
限制连续电流 1 A (30 V DC)
0.5 A (125 V AC)
*小触点电流 1 mA
机械寿命 107开关次数
使用寿命，电气方面 2x 105 开关次数 （当满负载时）
电源
电源电压范围 20 V DC ... 30 V DC
*电流耗量 * 40 mA
功耗 * 0.8 W (24 V)
常规
通道数目 1
测试电压输入／输出 1.5 kV AC
绝缘电压输入／输出／供电 0.25 kVrms
状态显示 绿色 LED (电源电压)
黄色 LED （状态显示）
红色 LED（线路故障）
电磁兼容性 符合EMC准则 89/336/EC
辐射干扰 EN 61326:1997
外壳材料 非增强型聚酰胺 PA
颜色 绿色

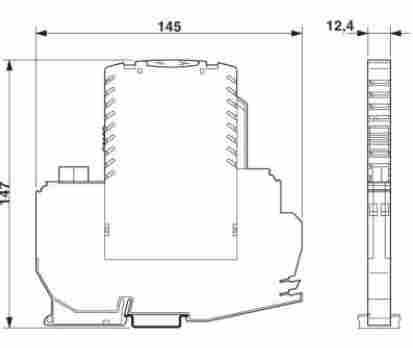

参考图
安装
安装，操作和维护由合格的*进行
安装，操作和维护均符合电工技术要求
开展专职人员。请遵循所述的安装说明。遵守适用于安装和操作的规定和安全规定（也包括*安全规定）。
以及技术的一般规则。与安全有关
数据可在本文档和证书中找到（欧盟型式检验证书，如有必要，可进一步批准）。
•禁止接触设备内部的电路。不要自己修理设备，而要用等效的设备替换它。仅制造商允许维修。
•设备的防护等级IP20（IEC 60529 / EN 60529）属于清洁等级
和干燥的环境。请勿将设备暴露于机械应力和/或热应力下
边界。
1.2。本质安全
•在本质安全方面进行测量时，请务必遵守以下规定：
本安设备的互连适用相关规定。仅用于本安电路
这些批准的设备。
•如果将设备用于非本安电路，则禁止在本安电路中重复使用！标记
该模块显然不是本质安全的。
1.3。在2区安装
•请遵守规定的条件，以用于可能爆炸的区域！
•该设备必须安装在外壳（交换机或配电箱）中，以确保
EN 60079-15的要求以及至少防护等级IP54（EN 60529）
履行。遵守EN 60079-14的要求。
•请勿在危险区域内连接任何带电的电缆/电线。本安电路是一个例外。通电时不得插拔电子模块。
•只能将设备连接到区域2中的电源和信号电路
适用于2区危险区域和使用场所条件的连接
是。
•必须停止使用设备，并立即将其从防爆区域中取出。
如果它已损坏或未正确装入，存储或发生故障，则应将其卸下。
•如果没有爆炸性环境，则只能在调试前使用DIP开关设置设备的操作模式。
1.4。有粉尘爆炸危险的区域
•该设备不可在粉尘爆炸性环境中使用设计。
