沈阳皇姑SMC过滤器AFD30-03B工作原理
SMC的质量标准是全球的，SMC（）公司是气动行业中*家率先通过ISO14001环境管理体系的企业。SMC绝不会只为眼前的利益，放弃对高质量产品的追求，即进行产品开发时不将客户与世界上的其他客户区别对待，而是始终采取高质量的市场策略，耐心地等待市场的成熟，培育市场的成熟。
SMC过滤器产品参数：
阀体大小 11C 11kW
螺纹的种类 Nil Rc
接管口径 06 3/4
排水口规格 D N.O.自动排水器
：日本SMC

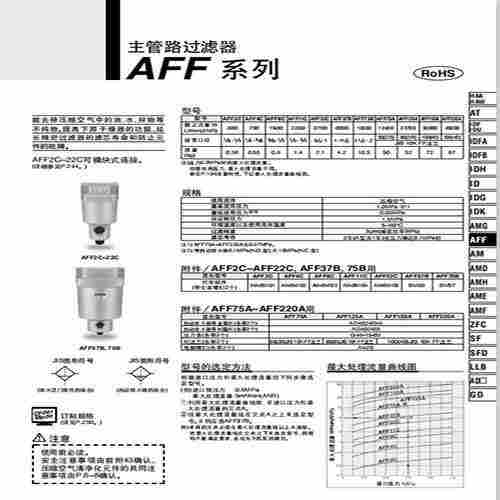

类别：主管路过滤器
系列：AFF系列
常见型号：AFF2C-22C;AFF37B75B;AFF75A-220A
型号：AFF11C-06D
产品说明：
使用流体：压缩空气
高使用压力：1.0MPa
低使用压力：0.05MPa
保证耐压力：1.5MPa
环境及流体温度：5至60度
过滤精度：3UM（去除：99%）
滤芯寿命：2年或压力降达0.1MPa时
带自动排水器时低使用压力为0.1MPa（N.O.式），0.15MPa（N.C.式）
除去压缩空气中的油、水、固态物等污染物，提高下游干燥器的功能。
延长精密过滤器的寿命，防止元件出现故障。
压缩空气从进口流入滤芯内侧，再流向外侧。进入纤维层的油粒子，依靠其运动惯性被拦截、并相互碰撞或粒子与多层纤维碰撞，被纤维吸附。更小的粒子因布朗运动被纤维吸收。且越往外，粒子逐渐增大而成为液态，凝聚在特殊的泡沫塑料层表面，在重力作用下流落至杯子底部再被排出。
SMC AFM油雾分离器技术参数
系列 AFM20 AFM30 AFM40 AFM40-06
额定流量 200 450 1100 1100
额定流量下的压力降 0.011
使用压力范围 0.05~1.0MPa
环境和介质温度 -5~60℃
过滤精度 0.3μm（去除95%）
输出侧的油污浓度 1.0mg/m^3（ANR）
滤芯寿命 2年或压降大于0.1MPa时，更换滤芯
可装自动排水器系列 AD27 AD37
AD38 AD47 AD48
SMC AFM油雾分离器选用方法
根据通过油雾分离器大流量及两端允许的大压力降来选择油雾分离器的规格。再选择油雾分离器的其他功能，如是否需自动排水。水杯可以选尼龙杯、金属杯，金属杯上还可以带液位计，还有引出排水管的形式等。
SMC AFM油雾分离器注意事项
1）装配前，要充分吹除掉配管中的切屑、灰尘等，防止密封材料碎片混入。
2）进出口方向不得装反，要垂直安装，水杯向下。
3）不得安装在接近空压机处。应安装在用气装置的附近。
4）定期排水，水位不得过挡水板。
5）滤芯要定期清洗或更换。清洗滤芯要用中性清洗剂。
6）在AFM前面应安装AF，以提高AFM寿命。
7）使用流量不要过额定流量，否则已凝聚的油滴会被气流从滤芯表面上撕下来流向出口侧，不能充分发挥油雾分离器的性能。
