216芯MODF配线架产品特点介绍

 216芯MODF配线架产品特点介绍：光纤配线架|光纤配线架,OMDF光配线架|MODF光纤配线架|OMDF光纤配线架|人民通信行业标准光纤配线架YD/T 778-2006216芯MODF配线架产品特点介绍《光纤配线架》Q/CT 2354-2011216芯MODF配线架产品特点介绍《电信光配线架技术要求》FTTH接入层光纤分配架|光纤跳线架规格216芯MODF配线架产品特点介绍（288芯、576芯、648芯、720芯、792芯、864芯、960芯、1152芯、1440芯光纤配线架） (Opticalfiber Main Distribution ，简称OMDF)。OMDF的功能多样化。

  216芯MODF配线架产品特点介绍：适用新建机房独立光纤跳接场景、现有机房独立光纤跳接场景。该产品采用传统MDF式的线缆管理方式，即直列模块部分为外线侧，提供室外光缆固定、汇流、熔接与终端功能；横列模块部分为内线侧，提供室内设备光纤光缆的终端或熔接与终端功能；整个架体，具有对跳纤的路由、挂放、调度等管理功能。

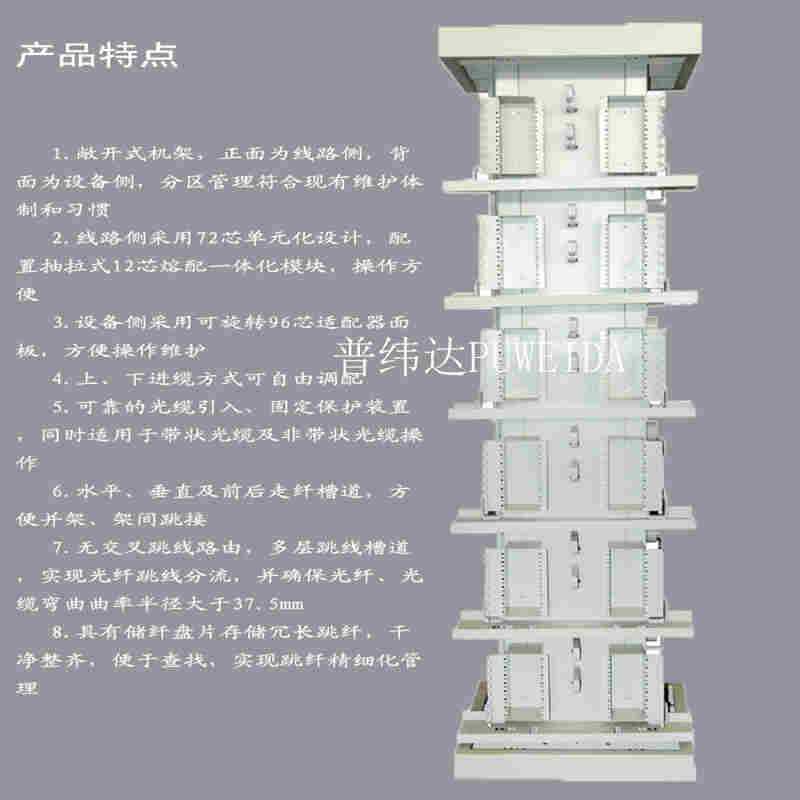

主要特点

1.线路侧为光缆,设备侧尾缆分区管理,符合现有维护体制和惯

2.架内,架间跳纤均在OMDF架内路由,无需进入机房光纤槽道,减小槽道压力,方便调度管理

3.可定制跳纤长度,减少光纤冗余和缠绕

4.有预留测试端口

5.正面为线路侧（直列）,背面为设备侧（横列）

6.设备侧配线面板采用旋转结构,维护方便

7.跳线路由采用直放式,无需穿叉走纤,操作方便

光纤配线架,采用前后操作方式。正面为线路侧,采用12 芯熔配一体化托盘（冰灰）,背面为设备侧,采用96 芯配线单元。左侧成端光缆,右侧存储跳纤。

1,GPXJ-A型光纤配线架 2,顶,底固定：光缆进入光纤配线架的弯曲半径不小于光缆直径的15倍。机房不设静电地板时,架体底部用M10的膨胀螺栓固定在机房的地坪上,顶部用10M的螺栓与线槽连接,光缆由配线架顶部进缆孔引入；机房辐射静电底板时,需制作与底板相同高度的角铁架,角铁架先固定在地坪上,机架底部用M10的螺栓固定在角铁架上,光缆可由配线架底部进缆孔引入；若从光缆上面线槽引入机架,机架顶部用10M的螺栓与线槽连接。随着现代信息化的发展,人们对于网络通信的要求越来越高,传统的数字通信,卫星通信等已无法满足要求。

5.结构是否灵活？ 这项特点依旧是提高产品的可用性。 光纤配线架根据结构分，可分为3种类型，即壁挂式、机柜式和机架式。 壁挂式一般为箱体结构，适用于光缆条数和光纤芯数都较小的局所。 机柜式是采用封闭式结构，纤芯容量比较固定，外形比较美观。 机架式一般是采用模块化设计，用户可根据光缆的数量和规格选择相对应的模块，灵活地组装在机架上，它是一种面向未来的结构，可以为以后光纤配线架向多功能发展提供便利条件。 光纤配线架应尽量选用铝型材机架，其结构较牢固，外形也美观。机架的外形尺寸应与现行传输设备标准机架相似，以方便机房排列。表面处理工艺和色彩也应与机房内其他设备相近，以保持机房内的整体美观。
