S7-15006ES75225EH000AB0模块
SIMATIC S7-1500， 数字输出模块 DQ16x24..48VUC/125V DC/0.5A ST； 16 通道，分成组，每组 1； 0.5A 每组； 替换值； 注意降额，DQ 16C65:D101块，晶体管 DQ16 X 24...48VUC/125VDC/0.5A, 35mm模块，不含前连接器。
| 产品 | |
| 商品编号(市售编号) | 6ES7522-5EH00-0AB0 |
| 产品说明 | SIMATIC S7-1500， 数字输出模块 DQ16x24..48VUC/125V DC/0.5A ST； 16 通道，分成组，每组 1； 0.5A 每组； 替换值； 注意降额 |
| 产品家族 | SM 522 数字量输出模块 |
| 产品生命周期 (PLM) | PM300:有效产品 |
| 价格数据 | |
| 价格组 / 部价格组 | SP / 219 |
| 列表价（不含增值税） | 显示价格 |
| 您的单价（不含增值税） | 显示价格 |
| 金属系数 | 无 |
| 交付信息 | |
| 出口管制规定 | AL : N / ECCN : EAR99H |
| 工厂生产时间 | 25 天 |
| 净重 (Kg) | 0.2 Kg |
| 产品尺寸 (W x L X H) | 未提供 |
| 包装尺寸 | 15.10 x 15.40 x 4.60 |
| 包装尺寸单位的测量 | CM |
| 数量单位 | 1 件 |
| 包装数量 | 1 |
| 其他产品信息 | |
| EAN | 4 |
| UPC | 8 |
| 商品代码 | 85389091 |
| LKZ_FDB/ CatalogID | ST73 |
| 产品组 | 4501 |
| 原产国 | 德国 |
| Compliance with the substance restrictions according to RoHS directive | RoHS 合规开始日期: 2015.11.13 |
| 产品类别 | A: 问题无关，即刻重复使用 |
| 电气和电子设备使用后的收回义务类别 | 没有电气和电子设备使用后回收的义务 |
S7-15006ES75225EH000AB0模块
请相信上海励辉自动化科技有限公司是您忠诚的长久的合作伙伴，我们愿与广大客户携手向前，共同进步！
公司所备各类产品齐全，货量充足，能够满足客户对现货的需求，保证工程进度。
关于产品质量：本店产品均为西门子原装*！如需详细产品资料、参数等信息可随时联系店主.产品质保期一年，
特殊停产备件质保六个月.本店一再强调*，主要让亲们购买的时候心里更有底，大原装的产品，在使用期限、使用效果、
以及售后服务更有保障。购买西门子原装*，质保一年，西门子质保，您在使用产品之时没有后顾之忧。
关于快递：默认德邦快递 由于每个地方各快递到达速度不一样，如需快到达请您联系店主备注发货方式，如发顺丰快递加运费或者到付.
关于本店宗旨：诚信经营、客户至上.诚心为每一位用户提供西门子原装品质的产品 为每一用户提供便捷的西门子产品服务
本店*：凡在本店购买的西门子产品，若存在产品质量问题或与描述不符，本店支持7天无条件退货服务.产品为西门子全新原装未开封。
本公司销售的产品一律为全新原装* ；可以签约正式的销售合同，并可以开具16%的增值税发票、普通发票。如需发票，税点另算。拍前注意 均以报价为准。
产品质保期为一年!产品外包装详见产品图片，白色标签上均有西门子LOGO及产品订货号，各位买家在收到货后，请核对型号无误，再拆包装（包装拆开后将无法二次销售，不支持退换货）
服务理念：
产品规格：原装*，罚十。
产品质量：品质保证，质保一年。
产品价格：薄利多销，量多从优。
产品货期：大量现货，付款发货。
数据记录结构

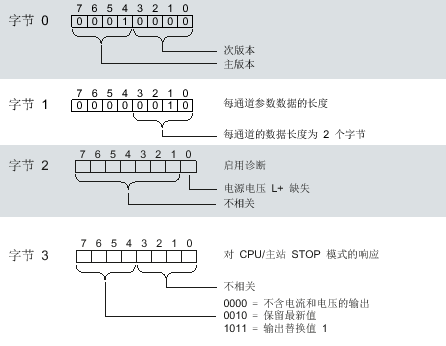

下图举例说明了数据记录 64 对应通道 0 的结构。通道 1 到 16 的结构相同。 字节 0 和字节 1 中的值为固定值，不可更改。
通过将相应位设置为“1”，启用参数。
图片: 数据记录 64 的结构： 字节 0 到 3
接线图与方框图：
下图举例说明了通道分配的端子分配。通道之间用继电器连接。
|
提示 请注意，此模块的 24V DC 电源电压必须始终由端子 19/20 和端子 39/40 提供。请使用专门为此提供的电位跳线。 |
|
① |
继电器 16x |
CHx |
通道或通道状态 LED 指示灯（绿色） |
|
② |
背板总线接口 |
RUN |
状态 LED 指示灯（绿色） |
|
L+ |
继电器触点 24 V DC 电源 |
ERROR |
错误 LED 指示灯（红色） |
|
M |
接地 |
PWR |
POWER 电源电压 LED 指示灯（绿色） |
图片: 方框图和端子分配

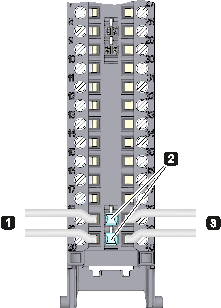

提示：使用电位跳线
如果要将 24 V DC 电源电压传导到相邻模块，请使用前连接器附带的电位跳线。这样可以防止将两根线接到同一个端子上。
请按以下步骤操作：
