了解一些SCHMALZ真空元器件的功能
产品特点
弹簧缓冲支杆，弹簧减震、高度补偿、重载、球导式防旋转
FSTE-HDB G1/4-AG 25 VG-AB
产品数据展示
物料号: 10.01.02.01427
弹簧缓冲支杆，弹簧减震、高度补偿、重载、球导式防旋转
吸盘接口:G1/4"-M
真空接口:G1/8"-F
弹簧行程 Z:25,0 mm
形状:防旋转锁止

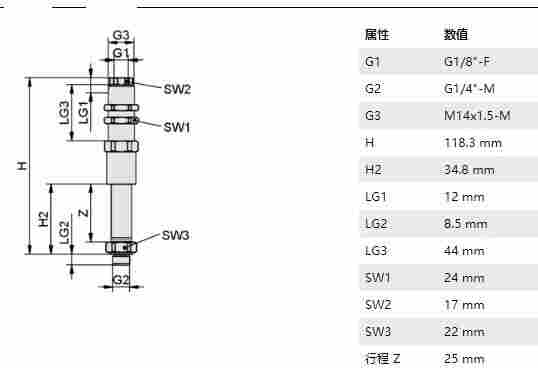

技术要求数据
属性 数值
形状 防旋转锁止
弹簧刚度 0.711 N/mm
弹簧预紧力 3.06 N
弹簧弹力 11.95 N
垂直负载 2,400 N
水平负载 747 N
自重 235 g
环境温度 0 ... 80 °C
产品配件
FLK G1/4-IG G1/4-AG
10.01.03.00178
Schmalz Select.Schmalz Select.
吸盘安装固定用挠性接头，用于斜度工件表面
螺纹 G1:G1/4"-F
螺纹 G2:G1/4"-M
环境温度:0 ... 70 °C
KGL G1/4-IG G1/4-AG
10.01.03.00110
吸盘安装固定用挠性接头，用于斜度工件表面
螺纹 G1:G1/4"-F
螺纹 G2:G1/4"-M
高度 H:37,50 mm
KGL G1/4-IG M10x1.25-AG
10.01.03.00137
吸盘安装固定用挠性接头，用于斜度工件表面
螺纹 G1:G1/4"-F
螺纹 G2:M10x1.25-M
高度 H:37,50 mm
FLK G1/4-IG M10x1.25-AG
10.01.03.00206
Schmalz Select.Schmalz Select.
吸盘安装固定用挠性接头，用于斜度工件表面
螺纹 G1:G1/4"-F
螺纹 G2:M10x1.25-M
环境温度:0 ... 70 °C
HTR-STA 55 1N D20 WI
10.08.03.00086
吸盘自由安装固定夹/弹簧缓冲支杆方管安装
长 L:55,00 mm
连接方式 1:滑块
吸盘或弹簧连接:轮廓D20 -G1 / 4
形状:直角固定
HTR-UNI 2N FSTE-HDB
10.01.03.00332
吸盘万向固定夹
形状:用于FSTE-HDB
横梁连接:带2x T槽
ST G1/8-AG 4 MS-V
10.08.03.00153
宝塔型气管接头
螺纹 G1:G1/8"-M
建议软管内径:4,0 mm
材质:黄铜
表面:镀镍
长 L:5,00 mm
公称直径 dn:3,50 mm
ST G1/8-AG 6 MS-V
10.08.03.00154
宝塔型气管接头
螺纹 G1:G1/8"-M
建议软管内径:6,0 mm
材质:黄铜
表面:镀镍
长 L:5,00 mm
公称直径 dn:4,40 mm
ST G1/8-AG 9 MS-V
10.08.03.00155
宝塔型气管接头
螺纹 G1:G1/8"-M
建议软管内径:9,0 mm
材质:黄铜
表面:镀镍
长 L:5,00 mm
公称直径 dn:4,00 mm
STV-GE G1/8-AG 4
10.08.02.00202
Schmalz Select.Schmalz Select.
管接直螺纹插头
螺纹 G1:G1/8"-M
软管外径:4,00 mm
材质:黄铜
环境温度:-20 ... 80 °C
外径 D:7,90 mm
长 L:13,70 mm
STV-GE G1/8-AG 6
10.08.02.00204
Schmalz Select.Schmalz Select.
管接直螺纹插头
螺纹 G1:G1/8"-M
软管外径:6,00 mm
材质:黄铜
环境温度:-20 ... 80 °C
外径 D:11,40 mm
长 L:16,40 mm
STV-GE G1/8-AG 8
10.08.02.00206
Schmalz Select.Schmalz Select.
管接直螺纹插头
螺纹 G1:G1/8"-M
软管外径:8,00 mm
材质:黄铜
环境温度:°C
外径 D:14,00 mm
长 L:20,70 mm
STV-W G1/8-AG 4
10.08.02.00156
90度真空管接插头
螺纹 G1:G1/8"-M
软管外径:4,00 mm
材质:镀镍
环境温度:-20 ... 80 °C
长 L:16,40 mm
STV-W G1/8-AG 6
10.08.02.00158
90度真空管接插头
螺纹 G1:G1/8"-M
软管外径:6,00 mm
材质:镀镍
环境温度:-20 ... 80 °C
长 L:20,10 mm
STV-W G1/8-AG 8
10.08.02.00160
90度真空管接插头
螺纹 G1:G1/8"-M
软管外径:8,00 mm
材质:镀镍
环境温度:-20 ... 80 °C
长 L:24,00 mm
STV-GE G1/8-AG 6 HT
10.08.02.00389
管接直螺纹插头
螺纹 G1:G1/8"-M
软管外径:6,00 mm
材质:黄铜
环境温度:-50 ... 200 °C
外径 D:11,60 mm
长 L:19,00 mm
STV-W G1/8-AG 6
10.08.02.00288
90度真空管接插头
螺纹 G1:G1/8"-M
软管外径:6,00 mm
材质:塑料
环境温度:°C
长 L:20,80 mm
STV-W G1/8-AG 6 HT
10.08.02.00391
90度真空管接插头
螺纹 G1:G1/8"-M
软管外径:6,00 mm
材质:黄铜
环境温度:-50 ... 200 °C
长 L:22,50 mm
STV-WF G1/8-AG 4
10.08.02.00166
真空管接插头（旋转锁紧）
螺纹 G1:G1/8"-M
软管外径:4,00 mm
材质:镀镍
环境温度:-10 ... 70 °C
长 L:17,40 mm
STV-WF G1/8-AG 6
10.08.02.00168
真空管接插头（旋转锁紧）
螺纹 G1:G1/8"-M
软管外径:6,00 mm
材质:镀镍
环境温度:-10 ... 70 °C
长 L:21,40 mm
STV-WF G1/8-AG 8
10.08.02.00170
真空管接插头（旋转锁紧）
螺纹 G1:G1/8"-M
软管外径:8,00 mm
材质:镀镍
环境温度:-10 ... 70 °C
长 L:23,40 mm
STV-WF G1/8-AG 10
10.08.02.00257
真空管接插头（旋转锁紧）
螺纹 G1:G1/8"-M
软管外径:10,00 mm
材质:镀镍
环境温度:-10 ... 70 °C
长 L:25,20 mm
STV-T G1/8-AG 4
10.09.02.00039
T型气管插头
螺纹 G1:G1/8"-M
软管外径:4,00 mm
材质:黄铜
环境温度:°C
长 L:32,50 mm
STV-T G1/8-AG 6
10.09.02.00040
T型气管插头
螺纹 G1:G1/8"-M
软管外径:6,00 mm
材质:黄铜
环境温度:°C
长 L:41,50 mm
STV-T G1/8-AG 8
10.09.02.00041
T型气管插头
螺纹 G1:G1/8"-M
软管外径:8,00 mm
材质:黄铜
环境温度:°C
长 L:48,70 mm
