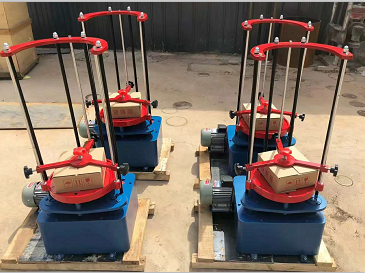

ZBSX-92A电动震筛机产品介绍
电动震筛机，由电动机为动力，利用偏心的原理使机器的平台面发生有规律震动，主要配
套标准分样筛使用，代替手工筛，筛分物料的级别。具有时间标准、力度、频率均匀的优
点，每次开机*多不过5分钟，既方便又简单完成分级工作。该振筛机具有重量轻、体
积小、效率高、能耗小、噪音低、定时控制、移动方便等特点。振筛机有
20cm,30cm,40cm,50cm规格，广泛应用于陶瓷、建材、公路、磨料、食品、医
药、化工、冶金、饲料等行业理想的筛分
设备。该机可以配各种规格的方孔、园孔标准套筛，是生化实验室、分析室、教育科研的
设备。
ZBSX-92A电动震筛机工作原理：
电动机通过转动轴，蜗轮付带摆动架上的主偏心轴旋转，从而又连带动其它两个付偏心
轴回转促使整个筛组的
摆动半径，也等于偏心距的平面圆周摆动。同时在同一台电动机带
动另一对蜗轮付通过凸轮，顶杆装有筛组的摆动架，周期地顶起靠自重下落在机座的砧座
上，使摆动架得到平面圆周摆
动的同时进行震击。
产品主要组成
外形材料：铸铁底座，冷板机筒，喷绿漆，铸铁台面，固定钢杆
动力部件：带电容电动机
震动部件：偏心轮，弹簧
包 装：木箱
ZBSX-92A电动震筛机技术参数：
1、筛子直径： 300mm / 200mm
2、震幅； 8mm
3、振击次数： 147次／分
4、筛摇动次数：221次／分
5、回转半径： 12.5mm
6、电机功率：0.75KW
7、电压380V
产品使用说明
待定时器到达原先设定时间时，震动底座自动停止工作。
反时针旋转夹筛盘上的胶木手柄将央筛盘松开并向上提，固定在滑套上，取下分样筛。
依次将需析后残留在各号
筛子内的物粒用天平称重到检析比例。
初次工作时无上下震动，因电机倒转，请将电源线头调换一下。
工作结束关闭电源。
在按放筛子时，应按照筛孔大小顺序迭放，同时另加一个筛子底盘。
将需筛分化验的物料倒入*上层的筛子内，盖好筛盖然后按放在振摆仪承筛座内。
反时转夹筛盘上的胶木手柄，将整个夹筛盘向下滑在套筛上，然后，再顺时针旋转夹筛
盘上胶木柄，其内的顶
杆轴夹紧承座，把整套分样筛固紧。
把震动底座上的定时器旋钮拨到筛析所需时间，打开电源开关，底座就会开始筛转式的工作。
产品校准规程
l 、外观检查：
1.1 开启振筛机，检查各电器元件和机械零部件是否安全可靠。
2 、振幅检测：
2.1 在振筛机停止状态下，用直板尺 0mm 刻度，对齐托盘上边缘，用手盘动传动装
置，在托盘到*点时，
读取直板尺刻度，即为振幅，标准振幅为 8mm ，允许偏差 为± lmm 。
3 、筛摇动次数的检测：
3.1 开启振筛机，用秒表计时，数 5 秒时间内筛子摇动次数，连续测 3 次，并计算出其平均摇动次数。
3.2 筛摇动次数的标准值为 221 次 / 分，允许偏 差± 2 次 / 分。
4 、振击次数的检测：
4.1 开启振筛机，用秒表计时，数 5 秒时间内筛子振击次数，连续测 3 次，并计算出
其平均振击次数。
4.2 振击次数的标准值为 147 次 / 分，允许偏差± 1 次 / 分
应用范围：
该机适用于公路、建筑、地质冶金科研等部门的试验室对物料进行筛分分析，每次开
机5分钟，既方便又简单
完成分级工作。整套结构由电动机控制箱，摆动座、定时器、夹筛盘、套筛等部分组成。
具有体积小、重量轻、外泽美
观优雅，其结构*，性能良好，转幅度大，振击力强，筛分效果好，使用装夹方便灵活。
