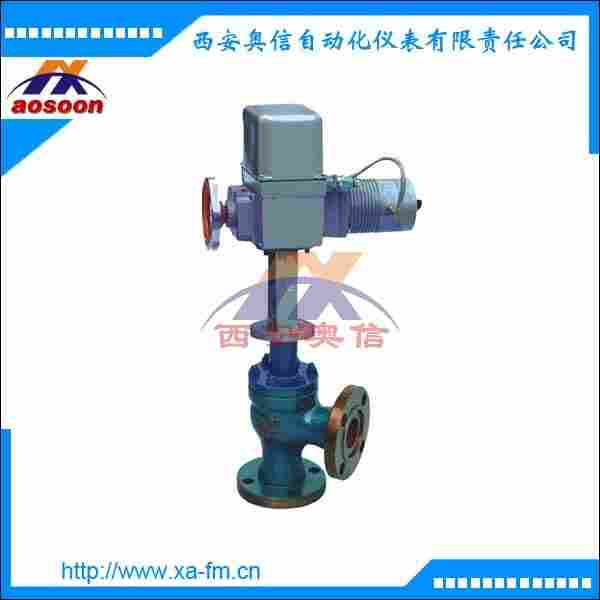

电动角型阀ZAZS-16 电动单座角型调节阀
西安奥信 郭工 ⑱⑨⑥⑥⑨③⑨③⑭（weix）
Q：1148/070/631
网站：www.xa-fm.cn
订货须知
1.产品型号与名称
2.公称通径DN（mm）
3.公称压力
4.流量特性要求
5.阀体材质及阀内件材料
6.介质种类和温度范围
7.阀前后压力(压差)
8.密封形式
产品描述
ZAZS 电动角型调节阀，由DDZ型直行程电动执行机构和角型阀两部分组成。以单项交流220V电源为动力，接受0～10或mA或4～20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
角形阀体积小、重量轻、阀芯采用顶导向结构，具有流路简单、阻力小、易于冲洗的特点。适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状介质的调节。
技术参数
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
阀座直径DN（mm） |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数Kv |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
流量特性 |
直线；等百分比 |
|||||||||||||
|
公称压力PN（MPa） |
6.4 |
|||||||||||||
|
连接型式 |
法兰连接：PN6.4按JB79-59标准 |
|||||||||||||
|
配用执行机构型号 |
ZAZ-25 / DKZ-310 |
DKZ-310 |
DKZ-410 |
DKZ-510 |
||||||||||
|
出轴推力（N） |
250 / 4000 |
4000 |
6400 |
16000 |
||||||||||
|
行程L（mm） |
|
16 |
25 |
40 |
60 |
|||||||||
|
全行程时间s） |
20 / 8 |
12.5 |
20 |
32 |
37 |
|||||||||
|
作用方式 |
电开式（K）常用；电关式（B） |
|||||||||||||
|
供电电源 |
220V；50-60Hz |
|||||||||||||
|
输入信号 |
-10mA 4-20mA DC |
|||||||||||||
|
固有可调比R |
30：1 |
|||||||||||||
|
有效推力（N） |
400 |
1000 |
4000 |
6400 |
6400 |
||||||
|
工作行程mm |
10 |
16 |
25 |
40 |
60 |
||||||
|
输入信号范围 |
Ⅱ型：0 10mA DC Ⅲ型:4～20mA DC |
||||||||||
|
允许压差（MPa） |
1.0～3.8 |
1.6 |
1.0 |
2.5 |
1.6 |
1.5 |
1.0 |
0.65 |
0.41 |
0.3 |
|
|
流量特性 |
直线，等百分比 |
||||||||||
|
上阀盖型式 |
普通型（常温型） 热片型（中温型） |
||||||||||
|
介质温度℃ |
-20℃～+250（常温型）、-40～+450（中温型） |
||||||||||
|
可调比 |
R＝30：1 |
||||||||||
|
法兰标准 |
JB79-59 |
||||||||||
|
输入阻抗 |
Ⅱ型：200 Ⅲ型：250 |
||||||||||
