德国rexroth先导式单向阀SV 20 PB4-4X参考图
基本信息:

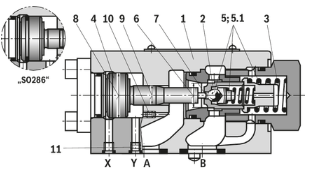

该阀门主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀组成。
座阀允许流体从 A 流向 B，而无需外部先导压力。在相反方向上，座阀以液压方式紧闭。
条件： pA > pB + 开启压力（压缩弹簧）。
油口 X 处的高先导压力足以使控制阀芯 沿球座阀 (5)（型号“A”）方向移动，并推动提升座阀离开其阀座。
这便实现了两个方向上的自由流动（主动保持打开）。
为确保座阀主动打开，控制阀芯 (4) 两侧上的压力比与控制阀芯或提升座阀上的面积比同样重要。
单向阀是用于底板安装或螺纹连接的先导式单向阀。用于一个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。
可用于衰减释放的带预开口的型号，可选
具有多种开启压力，可选
单向阀安装套件可单独使用
油口安装面符合 ISO 5781-06-07-0-00 (NG10)、ISO 5781-08-10-0-00 (NG20)、ISO 5781-10-13-0-00 (NG32)
用于螺纹连接
用于一个执行机构油口的无泄漏阻塞
内部先导油回油
德国rexroth先导式单向阀SV 20 PB4-4X参考图
规格 | 10 | 20 | 32 | ||
尺寸 | 底板安装 | kg | 1.8 | 4.7 | 7.8 |
螺纹连接 | kg | 2.1 | 5.4 | 10 | |
安装位置 | 任意 | ||||
周围温度范围 | NBR 密封件 | °C | -30 … +80 | ||
FKM 密封件 | °C | -20 … +80 | |||
MTTFD 值符合 EN ISO 13849 1) | 年 | 150 | |||
*长存储时间 2) | 月 | 12 | |||
