Current Monitor Probes_{（电流监测探头）}

当需要进行RF电流测量时，可以使用电流监测探头。通过将载流导体放置在探针的“感测”窗口内并且使用RF检测器测量探针的输出电压来进行电流测量。

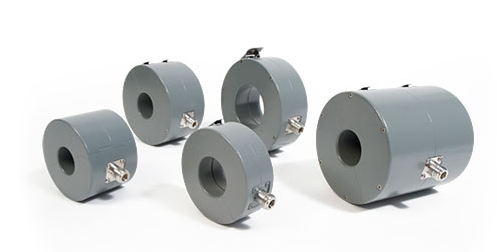

美国FC大电流注入探头FCF-33-4

型号	接头	DB	频率	ZTΩ	3db 带宽	高度	电流	外径	脉冲	内径	*电流
F-33-4	N	0	10kHz – 100MHz	1	100kHz- 100MHz	19	2	71	50	32	100
F-16B	N	12	1kHz – 50MHz	4	155kHz – 50MHz	38	3	98	100	32	350
F-81	N	0	100 Hz – 10 MHz	1	10kHz – 10MHz	41	100	197	100	127	350
F-80-1	N	0	1 kHz – 100 MHz	1	100kHz- 100MHz	41	2	197	100	127	350
F-80	N	14	1 kHz – 100 MHz	5	1MHz – 100MHz	41	100	197	100	127	350
F-75	N	0	10 kHz – 500 MHz	1	100kHz – 500MHz	38	3	125	100	70	350
F-73	N	6	10 Hz – 30 Mhz	2	50kHz – 30MHz	53	200	142	200	67	350
F-72-2	N	-46	100 Hz -100 MHz	0.005	700Hz – 100MHz	53	60	142	5000	67	70
F-72-1	N	-20	100 Hz -100 MHz	0.1	10kHz- 100MHz	53	12	142	500	67	150
F-72	N	14	100 Hz -100 MHz	5	2MHz – 100MHz	53	100	142	100	67	350
F-71	N	18	10 kHz – 500 MHz	8	30MHz – 500MHz	38	25	125	50	70	200
F-65A	N	-20	10 kHz – 1 GHz	0.1	100kHz- 1GHz	19	10	71	100	32	350
F-65	N	0	100 kHz – 1 GHz	1	1MHz – 1GHz	19	3	71	100	32	350
F-72-7	N	-44	10Hz – 250MHz	0.006	100Hz – 200MHz	53	60	142	5000	67	200
F-2000-32mm-2	N	22	10MHz – 3GHz	18	10MHz – 3GHz	19	3	71	100	32	350
F-2000-32mm-1	N	22	10MHz – 2.1GHz	18	300MHz – 2.1GHz	19	3	71	100	32	350
F-62	N	22	10 MHz – 1 GHz	13	250MHz – 1GHz	19	20	71	50	32	100
F-61	SHAPE * MERGEFORMAT N	24	1 MHz – 1 GHz	16	30MHz – 1GHz	19	SHAPE * MERGEFORMAT 20	71	50	32	100
F-55A	N	-20	1 kHz – 500 MHz	0.1	100kHz – 500MHz	19	10	71	100	32	350
F-16-1	SHAPE * MERGEFORMAT N	-6	10 Hz – 70 MHz	0.5	20kHz – 70MHz	64 3		94	300	32	400

F-16	N	12	10 Hz – 70 MHz	4	175kHz – 70MHz	64	50	94	300	32	400
F-14A-1	N	-30.5	10 Hz – 500 kHz	0.03	40Hz – 500kHz	53	25	142	500	67	400
F-14A	N	-18.5	10 Hz – 500 kHz	0.12	100Hz – 500kHz	53	50	142	500	67	400
F-14C	N	-30	10 Hz – 2 MHz	0.03	300Hz – 2MHz	38	10	98	100	32	50
F-14-1	N	-33	10 Hz – 500 kHz	0.023	40Hz – 500kHz	64	25	94	500	32	400
F-14	N	-18	10 Hz – 500 kHz	0.12	100Hz – 500kHz	64	50	94	500	32	400
F-12	N	-10	10 Hz – 3 MHz	0.32	500Hz – 3MHz	64	100	94	100	32	350
F-10A-1	N	-30	10 Hz – 2 MHz	0.03	40Hz – 2MHz	53	25	142	500	67	50
F-10A	N	-12	10 Hz – 2 MHz	0.25	300Hz – 2MHz	53	100	142	100	67	350
F-10-1	N	-30	10 Hz – 2 MHz	0.03	40Hz – 2MHz	64	25	94	500	32	50
F-10	N	-12	10 Hz – 2 MHz	0.25	300Hz – 2MHz	64	100	94	100	32	350
F-35	N	0	100 Hz -100 MHz	1	50kHz – 100MHz	38	3	98	100	32	200
F-16A	N	12	10 Hz – 70 MHz	4	175kHz – 70MHz	53	50	142	300	67	400
F-16A-1	N	-6	10 Hz – 70 MHz	0.5	20kHz – 70MHz	53	3	142	300	67	400
F-52	N	20	10 kHz – 500 MHz	10	20MHz – 500MHz	38	50	117	100	40	350
F-51	N	20	10 kHz – 500 MHz	10	20MHz – 500MHz	38	50	98	100	32	350
F-50	N	19	100 kHz – 500 MHz	9	100MHz – 400MHz	19	20	71	50	32	300
F-42	N	15.5	1 kHz – 100 MHz	6	500kHz 100MHz	38	50	98	100	32	350
F-40-5	N	-20	10 Hz – 50 MHz	0.1	5kHz – 50MHz	102	100	153	5000	67	1000
F-40	N	0	100 Hz – 20 MHz	1	10kHz – 20MHz	38	100	98	200	32	350
F-35-1	N	-16.5	10 kHz -100 MHz	0.15	7kHz – 100MHz	38	6	98	500	32	100
F-35A	N	0	100Hz -108MHz	1	15kHz- 108MHz	38	3	98	100	32	200
F-33-3	N	12	1 kHz – 200 MHz	4	350kHz – 150MHz	19	10	71	50	32	100
F-33-2	N	0	1 kHz – 250 MHz	1	100kHz – 250MHz	19	2	71	50	32	100
F-33-1	N	14	10 kHz – 250 MHz	5	800kHz – 250MHz	19	10	71	50	32	100
F-16M	N	-6	100 Hz – 50 MHz	0.5	5kHz – 50MHz	38	2	98	50	32	100
F-70	N	0	1 kHz – 100 MHz	1	100kHz- 100MHz	38	350	125	100	70	3
F-36-1	SMA	12	10kHz – 200MHz	4	300kHz – 200MHz	13	1	54	10	5	20
F-2000-12mm	SMA	24	10MHz – 3GHz	16	250MHz – 3GHz	13	10	37	50	13	100
F-37-2	SMA	0	100kHz – 1GHz	1	500kHz – 1GHz	19	3	81	100	12	100
F-36-4	SMA	27	1MHz – 1GHz	22	30MHz – 1GHz	13	1	54	10	5	20
F-36-2	SMA	0	1kHz – 200MHz	1	100kHz – 200MHz	13	1	54	10	5	20
F-33-5	SMA	2.3	10 kHz – 140 MHz	1.3	100kHz – 140MHz	13	10	51	50	20	25
F-62A	N	25	100kHz – 1GHz	18	10MHz – 1GHz	19	10	71	100	32	100
F-60	N	18	1MHz – 1GHz	8	100MHz – 900MHz	19	5	71	100	32	300
F-57	N	0	1kHz – 500MHz	1	10kHz – 500MHz	38	2	98	100	40	200
F-52A	N	17	10kHz – 500MHz	7	2MHz – 400MHz	19	3	80	100	40	100
F-51A	N	17	10kHz – 500MHz	7	2MHz – 400MHz	19	100	71	100	32	10
F-42A	N	12	1kHz – 100MHz	4	700kHz – 100MHz	19	2	71	100	32	50
F-72-8	N	-20	1kHz – 108MHz	0.1	50kHz – 108MHz	19	20	103	100	67	350
F-35A-L	N	0	100Hz – 100MHz	1	10kHz – 100MHz	38	3	98	100	32	200

型号	接头	DB	频率	ZTΩ	3db 带宽	高度	电流	外径	脉冲	内径	*电流
F-33-4	N	0	10kHz – 100MHz	1	100kHz- 100MHz	19	2	71	50	32	100
F-16B	N	12	1kHz – 50MHz	4	155kHz – 50MHz	38	3	98	100	32	350
F-81	N	0	100 Hz – 10 MHz	1	10kHz – 10MHz	41	100	197	100	127	350
F-80-1	N	0	1 kHz – 100 MHz	1	100kHz- 100MHz	41	2	197	100	127	350
F-80	N	14	1 kHz – 100 MHz	5	1MHz – 100MHz	41	100	197	100	127	350
F-75	N	0	10 kHz – 500 MHz	1	100kHz – 500MHz	38	3	125	100	70	350
F-73	N	6	10 Hz – 30 Mhz	2	50kHz – 30MHz	53	200	142	200	67	350
F-72-2	N	-46	100 Hz -100 MHz	0.005	700Hz – 100MHz	53	60	142	5000	67	70
F-72-1	N	-20	100 Hz -100 MHz	0.1	10kHz- 100MHz	53	12	142	500	67	150
F-72	N	14	100 Hz -100 MHz	5	2MHz – 100MHz	53	100	142	100	67	350
F-71	N	18	10 kHz – 500 MHz	8	30MHz – 500MHz	38	25	125	50	70	200
F-65A	N	-20	10 kHz – 1 GHz	0.1	100kHz- 1GHz	19	10	71	100	32	350
F-65	N	0	100 kHz – 1 GHz	1	1MHz – 1GHz	19	3	71	100	32	350
F-72-7	N	-44	10Hz – 250MHz	0.006	100Hz – 200MHz	53	60	142	5000	67	200
F-2000-32mm-2	N	22	10MHz – 3GHz	18	10MHz – 3GHz	19	3	71	100	32	350
F-2000-32mm-1	N	22	10MHz – 2.1GHz	18	300MHz – 2.1GHz	19	3	71	100	32	350
F-62	N	22	10 MHz – 1 GHz	13	250MHz – 1GHz	19	20	71	50	32	100
F-61	SHAPE * MERGEFORMAT N	24	1 MHz – 1 GHz	16	30MHz – 1GHz	19	SHAPE * MERGEFORMAT 20	71	50	32	100
F-55A	N	-20	1 kHz – 500 MHz	0.1	100kHz – 500MHz	19	10	71	100	32	350
F-16-1	SHAPE * MERGEFORMAT N	-6	10 Hz – 70 MHz	0.5	20kHz – 70MHz	64 3		94	300	32	400
