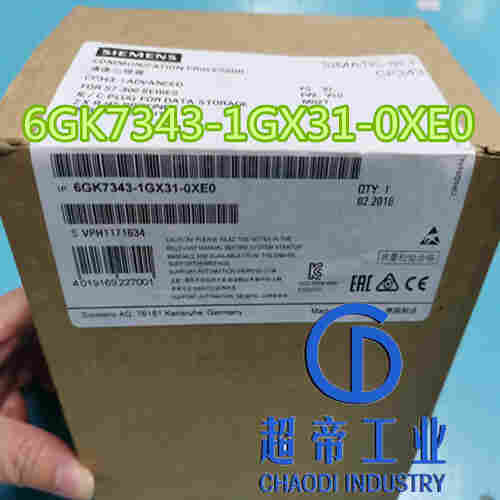

西门子6GK7343-1GX31-0XE0产品介绍
西门子6GK7343-1GX31-0XE0由上海帝工业控制设备有限公司提供西门子
6GK7343-1GX31-0XE0
S7-300 Industrial Ethernet CP Security
· 产品信息细节
· 技术数据
· CAx数据
技术数据
产品类型名称 | CP 343-1 Advanced |
| 通信处理器 CP 343-1 Advanced，用于将 SIMATIC S7-300 CPU 连接至 工业以太网：PROFINET IO 控制器和/或 IO 设备； RT 和 IRT，MRP，PROFINET CBA； TCP/IP，ISO，不间断电源，S7 通信， 与 S5 相兼容的通信 （发送/接收）带提取/写入 RFC1006，Multicast 诊断扩展，SNMP，DHCP， FTP 客户端/服务器，电子邮件， Gigabit-SS1X RJ45（10/100/1000） PROFINET 接口 2 个 RJ45(10/100 MBit)；PROFINET CBA；安全（防火墙/VPN）； PROFIenergy |
传输率 | |
传输率 | |
在*个接口处 | 10 ... 1000 Mbit/s |
在第二个接口 | 10 ... 100 Mbit/s |
接口 | |
接口数量 / 符合工业以太网 | 3 |
电气连接数量 | |
在*个接口处 / 符合工业以太网 | 1 |
在第二个接口 / 符合工业以太网 | 2 |
适用于电源 | 1 |
电气连接规格 | |
在*个接口处 / 符合工业以太网 | RJ45 端口 |
在第二个接口 / 符合工业以太网 | RJ45 端口 |
电气连接规格 | |
适用于电源 | 2 针可插接端子排 |
移动存储介质规格 / C-PLUG | 是的 |
供电电压，电流消耗，损耗功率 | |
电压类型 / 电源电压 | DC |
供电电压 / 1 / 来自背板总线 | 5 V |
供电电压 / 外部 | 24 V |
供电电压 / 外部 / DC 时 / 额定值 | 24 V |
相对正公差 / DC 时 / 24 V 时 | 20 % |
相对负公差 / DC 时 / 24 V 时 | 15 % |
消耗电流 | |
来自背板总线 / DC 时 / 5 V 时 / 典型 | 0.14 A |
来自外部电源电压 / DC 时 / 24 V 时 / 典型 | 0.48 A |
来自外部电源电压 / DC 时 / 24 V 时 / *值 | 0.62 A |
损耗功率 [W] | 14.7 W |
环境条件 | |
环境温度 | |
在垂直安装时 / 运行期间 | 0 ... 40 °C |
在水平安装时 / 运行期间 | 0 ... 60 °C |
存放期间 | -40 ... +70 °C |
运输期间 | -40 ... +70 °C |
相对空气湿度 | |
25 °C 时 / 无冷凝 / 运行期间 / *值 | 95 % |
防护等级 IP | IP20 |
结构形式，尺寸和重量 | |
模块格式 | 紧凑型模块 |
宽度 | 80 mm |
高度 | 125 mm |
深度 | 120 mm |
净重 | 0.8 kg |
紧固类型 | |
S7-300 异型导轨安装 | 是的 |
功率数据 / 开放式通信 | |
可能的连接数 / 适用于开放式通信 / 通过发送/接收模块 / *值 | 16 |
数据量 | |
用作各个 ISO 连接的有效数据 / 适用于开放式通信 / 通过发送/接收模块 / *值 | 8 Kibyte |
用作 TCP 连接上各个 ISO 的有效数据 / 适用于开放式通信 / 通过发送/接收模块 / *值 | 8 Kibyte |
用作 TCP 连接的有效数据 / 适用于开放式通信 / 通过发送/接收模块 / *值 | 8 Kibyte |
用作各个 UDP 连接的有效数据 / 适用于开放式 IE 通信 / 通过发送/接收模块 / *值 | 2 Kibyte |
Multicast 设备数量 | 16 |
功率数据 / S7 通讯 | |
可能的连接数 / 用于 S7 通信 | |
*值 | 16 |
功率数据 / 多协议运行 | |
有效连接数量 / 多协议运行时 | 48 |
功率数据 / IT 功能 | |
可能的连接数 | |
作为客户端 / 通过 FTP / *值 | 10 |
作为服务器 / 通过 FTP / *值 | 2 |
可能的连接数 | |
作为服务器 / nicht übersetzt / *值 | 4 |
作为电子邮件客户端 / *值 | 1 |
数据量 / 用作电子邮件的有效数据 / *值 | 8 Kibyte |
存储空间 / 用户存储器的 | |
用作闪存文件系统 | 28 Mibyte |
作为 RAM | 30 Mibyte |
可能的写循环次数 / 闪存单元 | 100000 |
功率数据 / PROFINET 通信 / 用作 PN IO 控制器 | |
产品功能 / PROFINET I/O 控制器 | 是的 |
PN IO 设备数量 / 连接 PROFINET IO 控制器 / 可运行 / 计 | 128 |
PN IO IRT 设备数量 / 连接 PROFINET IO 控制器 / 可运行 | 128 |
外部 PN IO 支路数量 / PROFINET 中 / 各个组件载体 | 1 |
数据量 | |
用作输入变量的有效数据 / 作为 PROFINET I/O 控制器 / *值 | 4 Kibyte |
用作输出变量的有效数据 / 作为 PROFINET I/O 控制器 / *值 | 4 Kibyte |
作为各个 PN IO 设备输入变量的有效数据 / 作为 PROFINET I/O 控制器 / *值 | 1433 byte |
作为各个 PNIO 设备输出变量的有效数据 / 作为 PROFINET I/O 控制器 / *值 | 1433 byte |
作为各个 PN IO 设备输入变量的有效数据 / 每个作为 PROFINET IO 控制器的子模块 / *值 | 240 byte |
作为各个 PNIO 设备输出变量的有效数据 / 每个作为 PROFINET IO 控制器的子模块 / *值 | 240 byte |
功率数据 / PROFINET 通信 / 用作 PN IO 设备 | |
产品功能 / PROFINET IO 设备 | 是的 |
数据量 | |
用作输入变量的有效数据 / 用作 PROFINET IO 设备 / *值 | 1024 byte |
用作输出变量的有效数据 / 用作 PROFINET IO 设备 / *值 | 1024 byte |
用作输入变量的有效数据 / 各个子模块用作 PROFINET IO 设备 | 240 byte |
用作输出变量的有效数据 / 各个子模块用作 PROFINET IO 设备 | 240 byte |
用作每个子模块兼容范围的有效数据 | 240 byte |
子模块数量 / 各个 PROFINET IO 设备 | 32 |
功率数据 / PROFINET CBA | |
远程互连组的数量 / PROFINET CBA 时 | 64 |
互连数量 / PROFINET CBA 时 / 计 | 1000 |
数据量 | |
用作数字输入端的有效数据 / PROFINET CBA 时 / *值 | 8 Kibyte |
用作数字输出端的有效数据 / PROFINET CBA 时 / *值 | 8 Kibyte |
作为列阵和数据类型的有效数据 / 非循环传输时 / PROFINET CBA 时 / *值 | 8 Kibyte |
作为列阵和数据类型的有效数据 / PROFINET CBA 时 / 循环传输时 / *值 | 250 byte |
作为列阵和数据类型的有效数据 / PROFINET CBA 时 / 本地互连时 / *值 | 2400 byte |
功率数据 / PROFINET CBA / 远程互连 / 带非循环传输 | |
更新时间 / 远程互连 / 非循环传输时 / PROFINET CBA 时 | 100 ms |
带有输入变量的远程互连数量 / 非循环传输时 / PROFINET CBA 时 / *值 | 128 |
带有输出变量的远程互连数量 / 非循环传输时 / PROFINET CBA 时 / *值 | 128 |
数据量 | |
作为带有输入变量的远程互连有效数据 / 非循环传输时 / PROFINET CBA 时 | 8 Kibyte |
作为带有输出变量的远程互连有效数据 / 非循环传输时 / PROFINET CBA 时 | 8 Kibyte |
功率数据 / PROFINET CBA / 远程互连 / 带循环传输 | |
更新时间 / 远程互连 / PROFINET CBA 时 / 循环传输时 | 8 ms |
带有输入变量的远程互连数量 / PROFINET CBA 时 / 循环传输时 / *值 | 200 |
带有输出变量的远程互连数量 / PROFINET CBA 时 / 循环传输时 / *值 | 200 |
数据量 | |
作为带有输入变量的远程互连有效数据 / PROFINET CBA 时 / 循环传输时 / *值 | 2000 byte |
作为带有输出变量的远程互连有效数据 / PROFINET CBA 时 / 循环传输时 / *值 | 2000 byte |
