西门子6ES7416-3FS06-0AB0产品介绍
西门子6ES7416-3FS06-0AB0由上海帝工业控制设备有限公司提供西门子
6ES7416-3FS06-0AB0

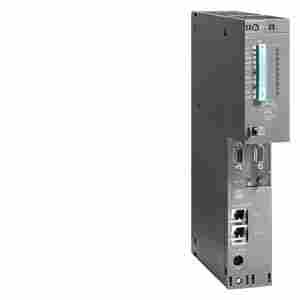

CPU416F-3 PN/DP, 16 MB, 3 INTERFACES
· 产品信息细节
· 技术数据
· CAx数据
技术数据
| SIMATIC S7-400，CPU416F-3 PN/DP 中央处理器，带： 工作存储器 16 MB， （8 MB 代码，8 MB 数据）， 接口 第 1 个 MPI/DP 接口 12 MBIT/S(X1)， 第 2 个以太网/PROFINET 接口(X5) 第 3 个 IF 964-DP 接口可插拔(IF1) |
一般信息 | |
产品类型标志 | CPU 416F-3 PN/DP |
硬件功能状态 | 01 |
固件版本 | V7.0 |
产品功能 | |
时钟同步模式 | 是; 通过 PROFIBUS DP 接口或 PROFINET 接口 |
附带程序包的 | |
工程系统 | STEP 7 V5.5 以上版本（带硬件支持包 HSP 262） |
运行中的 CiR 配置 | |
CiR 同步时间，基本负载 | 100 ms |
CiR 同步时间，每个输入/输出字节的时间 | 10 µs |
电源电压 | |
额定值 (DC) | |
DC 24 V | 否; 通过系统电压进行电压供给 |
输入电流 | |
来自背板总线 DC 5 V，典型值 | 1.3 A |
来自背板总线 DC 5 V，*值 | 1.6 A |
来自背板总线 DC 24 V，*值 | 300 mA; 每个 DP 接口 150 mA |
来自 DC 5 V 接口，*值 | 90 mA; 在每个 DP 接口处 |
功率损失 | |
功率损失，典型值 | 6.5 W |
功率损失，*值 | 8 W |
存储器 | |
存储器类型 | RAM |
工作存储器 | |
集成 | 16 Mbyte |
集成（用于程序） | 8 Mbyte |
集成（用于数据） | 8 Mbyte |
可扩展 | 否 |
装载存储器 | |
可扩展 FEPROM | 是; 附带存储卡（闪存） |
可扩展 FEPROM，*值 | 64 Mbyte |
集成 RAM，*值 | 1 Mbyte |
可扩展 RAM | 是; 附带存储卡 (RAM) |
可扩展 RAM，*值 | 64 Mbyte |
缓冲 | |
存在 | 是 |
带电池 | 是; 所有数据 |
不带电池 | 否 |
蓄电池 | |
缓冲器电池 | |
缓冲器电流，典型值 | 180 µA; 至 40 °C |
缓冲器电流，*值 | 850 µA |
缓冲器时间，*值 | 在模块数据手册中对边界条件和影响系数进行说明 |
CPU 上的外部缓冲器电压供电 | 5 V DC 至 15 V DC |
CPU-处理时间 | |
对于位运算，典型值 | 12.5 ns |
对于字运算，典型值 | 12.5 ns |
对于定点运算，典型值 | 12.5 ns |
对于浮点运算，典型值 | 25 ns |
CPU-组件 | |
DB | |
数量，*值 | 10 000; 数字条：1 至 16000 |
容量，*值 | 64 kbyte |
FB | |
数量，*值 | 5 000; 数字条：0 至 7999 |
容量，*值 | 64 kbyte |
FC | |
数量，*值 | 5 000; 数字条：0 至 7999 |
容量，*值 | 64 kbyte |
OB | |
数量，*值 | 参见操作列表 |
容量，*值 | 64 kbyte |
可用循环 OB 数量 | 1; OB 1 |
时间报警 OB 数量 | 8; OB 10-17 |
延迟报警 OB 数量 | 4; OB 20-23 |
唤醒警告 OB 数量 | 9; OB 30-38（*小可设置循环时间 = 500µs） |
过程报警 OB 数量 | 8; OB 40-47 |
DPV1 报警 OB 的数量 | 3; OB 55-57 |
等时模式 Ob 数量 | 4; OB 61-64 |
多值计算 OB 数量 | 1; OB 60 |
后台 OB 数量 | 1; OB 90 |
启动 OB 数量 | 2; OB 100、102 |
异步错误 OB 数量 | 9; OB 80-88 |
同步错误 OB 数量 | 2; OB 121、122 |
嵌套深度 | |
每个优先等级 | 24 |
错误 OB 中的附加等级 | 2 |
计数器、定时器及其剩磁 | |
S7 计数器 | |
数量 | 2 048 |
剩磁 | |
— 可调整 | 是 |
— 下限 | 0 |
— 上限 | 2 047 |
— 已预设 | Z 0 至 Z 7 |
计数范围 | |
— 下限 | 0 |
— 上限 | 999 |
IEC 计数器 | |
存在 | 是 |
类型 | SFB |
数量 | 不限制（只通过 RAM 进行限制） |
S7 时间 | |
数量 | 2 048 |
剩磁 | |
— 可调整 | 是 |
— 下限 | 0 |
— 上限 | 2 047 |
— 已预设 | 无时间剩余 |
时间范围 | |
— 下限 | 10 ms |
— 上限 | 9 990 s |
IEC 计时器 | |
存在 | 是 |
类型 | SFB |
数量 | 不限制（只通过 RAM 进行限制） |
