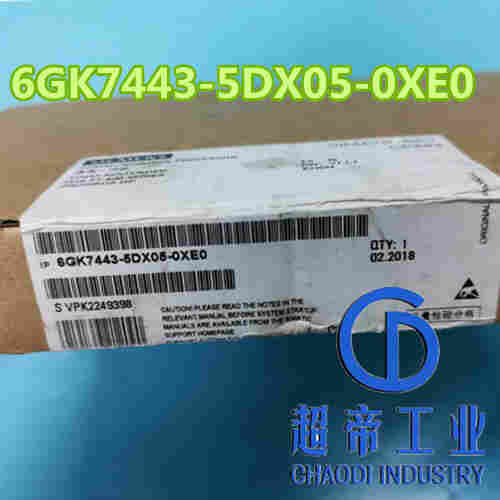

通信处理器 CP 443-5   Extended 用于将 SIMATIC   S7-400 连接到 PROFIBUS   DPS5 兼容， PG/OP- 和 S7-通信

传输率

传输率

在*个接口处   / 符合 PROFIBUS

9.6 kbit/s ... 12 Mbit/s

接口

接口数量 / 符合工业以太网

0

电气连接数量

在*个接口处   / 符合 PROFIBUS

1

电气连接规格

在*个接口处   / 符合 PROFIBUS

9 针   Sub-D 插口 (RS485)

供电电压，电流消耗，损耗功率

电压类型 / 电源电压

DC

供电电压 / 1 / 来自背板总线

5 V

相对对称公差 / DC 时

5 V 时

5 %

消耗电流

来自背板总线   / DC 时 / 5 V 时 / 典型

0.6 A

损耗功率 [W]

3 W

环境条件

环境温度

运行期间

0 ... 60 °C

存放期间

-40 ... +70 °C

运输期间

-40 ... +70 °C

相对空气湿度

25 °C 时   / 无冷凝 / 运行期间 / *值

95 %

防护等级 IP

IP20

结构形式，尺寸和重量

模块格式

紧凑型模块 S7-400 一倍宽

宽度

25 mm

高度

290 mm

深度

210 mm

净重

0.65 kg

产品特点，产品功能，产品组件   / 常规

模块数量

每个   CPU / *值

14

备注

S7-400 站点内，作为   PROFINET IO控制器运行的CP443-1Advanced数量决定可作为 DP 主站运行的 CP 数量。共可运行10个CP，作为PROFINET IO 控制器 (CP 443-1 Advanced) -> *多 4个，作为DP主站 (CP443-5 Extended) -> *多 10 个

功率数据 / 开放式通信

可能的连接数 / 适用于开放式通信 / 通过发送/接收模块 / *值

32

数据量

用作各个连接的有效数据   / 适用于开放式通信 / 通过发送/接收模块 / *值

240 byte

功率数据 / PROFIBUS   DP

服务 / 作为 DP 主站

DPV1

是的

DP 从站数

连接   DP 主站 / 可运行

125

数据量

输入端的地址区的   / 作为 DP 主站 / 计

4096 byte

输出端的地址区的   / 作为 DP 主站 / 计

4096 byte

输入端的地址区的   / 各个 DP 从站

244 byte

输出端的地址区的   / 各个 DP 从站

244 byte

功率数据 / S7 通讯

可能的连接数 / 用于 S7 通信

*值

48

功率数据 / 多协议运行

有效连接数量 / 多协议运行时

nicht übersetzt / *值

59

带有   DP / *值

54

产品功能 / 管理，配置，项目组态

组态软件

需要

STEP 7 V5.4 SP4 或更高/STEP 7 Professional V12 (TIA Portal) 或更高
