优势
4个数字量输出
2线制和3线制连接技术连接的执行器
每个输出的额定电流：500 mA
模块输出电流：2 A
防短路和过载保护输出
诊断和状态指示灯
可在极端环境条件下使用
扩展温度范围为-40 °C ... +70 °C（请见数据单中的“测试*：在极端环境条件下使用”）
镀层印刷电路板
使用标准

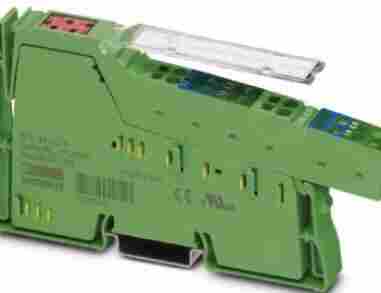

Inline模块 - IB IL 24 DO 4-XC-PAC - 2701155
Inline XC，数字量输出模块，数字输出: 4，24 V DC，500 mA，连接系统: 3线，极端环境的机型，本地总线传输速率: 500 kBit/s，保护等级: IP20，包括Inline连接器和标识区域
环境条件
环境温度（运行） -25 °C ... 55 °C (标准产品)
-40 °C ... 70 °C (已扩展，见数据单中“测试*：在极端环境条件下使用”部分。)
环境温度（存放/运输） -40 °C ... 85 °C
允许湿度（运行） 10 % ... 95 % (符合DIN EN 61131-2标准)
允许湿度（存放/运输） 10 % ... 95 % (符合DIN EN 61131-2标准)
空气压力（运行） 70 kPa ... 106 kPa (*可达海拔3000 m)
空气压力（存放/运输） 70 kPa ... 106 kPa (*可达海拔3000 m)
保护等级 IP20
概述
安装类型 DIN导轨
颜色 绿色
净重 66 g
关于重量规格的注意事项 带连接器
操作模式 4位过程数据
诊断信息 数字输出短路或过载 故障信息以诊断编码（总线）的形式，通过模块上的LED（D）显示（2 Hz
接口
名称 Inline本地总线
通道数目 2
连接方式 Inline数据跨接块
传输速度 500 kBit/s
Inline电位
名称 通信电源(UL)
电源电压 7.5 V DC (通过电源跨接)
电流损耗 * 44 mA
名称 分段回路电源(US)
电源电压 24 V DC (通过电源跨接)
电源电压范围 19.2 V DC ... 30 V DC (包括所有公差，包括纹波)
电流损耗 * 2 A
0 A
数字输出
输出名称 数字输出
连接方式 回拉式弹簧连接
连接系统 3线
输出数目 4
保护电路 输出的过载保护、短路保护 输出芯片的齐纳二极管
输出电压 24 V DC (US - 1 V)
*启动电流 * 1.5 A (20 ms)
额定输出电压 24 V DC (Inom≤ 1 V时的电压差)
每个通道的*输出电流 500 mA
每个模块的*输出电流 2 A
额定负载，感性 12 VA (1.2 H : 50 Ω)
额定负载，指示灯 12 W
额定负载，阻性 12 W (48 Ω)
断开时的输出电压 * 2 V
断开时的输出电流 * 300 µA
过载行为 自动重启
电感过载动作 输出可能会被毁坏
抗短脉冲的反转电压 防止反向电压
产品图示
接线图 | 结构框图 | |
|
