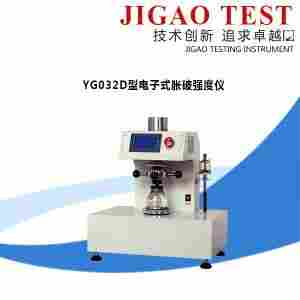

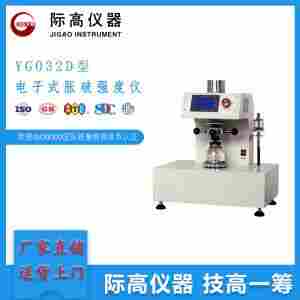

YG032D型土工布胀破强度仪
YG032D型土工布胀破强度仪 【厂家直销】
YG032D型土工布胀破强度仪 【品质保证】
种类丰富！
YG032D型土工布胀破强度仪
【适用范围】：用于各类土工织物、土工膜及土工复合品的胀破强度测定。自动气动夹持,试样夹紧力与胀破力在同一轴线上，均匀夹持力可调，能全方位适用于各种材料的夹持。
【相关标准】：ISO 13938-1, GB/T 7742.1, ASTM D3786，SL/T 235-2012等
【技术性能】：微机程序自动控制胀破返回，直接法测量胀破扩张度，高精度传感器测量，数字显示测试数据，打印输出测试结果。
【技术参数】：
1、测量范围：0-6.000 Mpa
2、*小分度值：0.002Mpa
3、测试面积： 7.3cm2（Φ30.5mm）
4、弹性膜片厚度：≤2mm
5、下 夹 环：Φ30.5±0.05mm
6、*扩张度：35 ±0.02mm
7、*胀破时间：99.9±0.1S
8、加压速率：10 -150ml/min
9、电 源：AC220V 50Hz 200W
10、外形尺寸：430×530×520mm
11、重 量：75kg
YG032D型土工布胀破强度仪 【厂家直销】
YG032D型土工布胀破强度仪 【包邮】
YG032D型土工布胀破强度仪
1适用范围
1.1本方法规定了测定土工织物刺破强力的试验方法。
1.2本方法适用于土工织物、土工膜，及其复合产品。
2引用标准
GB 8170数值修约规则
3仪器设备及材料
3.1试验机:应具有等速加荷功能，加载速率可以设定,能测读加载过程中的应力、应 变，记录应力-应变曲线,要求行程大于100mm,加载速率能达到300mm/min ± 10mm/min0
3.2环形夹具:内径45mm ± 0.025mm,底座高度大于顶杆长度,有较高的支撑力和稳 定性。
3.3平头顶杆:钢质实心杆，直径8mm± 0.01mm,顶端边缘倒角0.5mm x 45°o
4试样制备
4.1取样:按本规程T 1101—2006的规定取样。
4.2制样:裁取圆形试样10块，直径不小于lOOnim,试样上不得有影响试验结果的可 见疵点，根据夹具的具体结构在对应螺栓的位置处开孔。
4.3试样调湿和状态调节:按本规程T 1101—2006中的第5条规定进行。
5试验步骤
5.1 试样夹持，将试样放入环形夹具内，使试样在自然状态下拧紧夹具（见图 T 1127-1 ）o
5.2将装好试样的环形夹具对中放于试验机上，夹具中心应在顶杆的轴心线上。
5.3设定试验机的满量程范围,使试样*刺破力在满量程负荷的30%〜90%范围 内,设定加载速率为300mm/min ± 10mm/mino
5.4对于湿态试样，从水中取出后3min内进行试验。
5.5开机，记录顶杆顶压试样时的*压力值即为刺破强力。如土工织物在夹具中有 明显滑移则应剔除此次试验数据。
5.6按照上述步骤，测定其余试样，直至得到10个测定值。
6结果计算
按本规程T 1102—2006的规定计算10块试样刺破强力的平均值(N),按GB 8170修 约到3位有效数字。如果需要，按本规程T 1102—2006的规定计算刺破强力的变异系数 C，至0.1%。
7试验报告
试验报告应包括以下内容:•
(1) 样品名称、规格型号和状态描述；
(2) 试验日期；
(3) 试验用仪器；
(4) 试验用大气条件；
(5) 试样刺破强力的平均值；
(6) 如果需要,给出刺破强力的变异系数；
(7) 任何偏离规定程序的详细说明。
条文说明
刺破强力的原理方法与CBR顶破强力类似，但在顶杆直径、试样面积和顶压速率上有所不同。刺 破强力反映的是土工合成材料抵抗小面积集中负荷的能力，适用于各种机织土工织物、针织土工织物、 非织造土工织物、土工膜和复合土工织物等产品。但对一些较稀松或孔径较大的机织物不适用，土工 网和土工格栅一般不进行该项试验。
美国FHWA 土工织物手册和美国材料试验协会标准ASTM D4833等通用标准中，刺破速率通常采 用300mm/min ± 10mm/min，修订时参照了上述标准。主要修改点是：刺破速率由100mm/min改为 300mm/min ± 10mm/min ;增加了试样调湿和状态调节。
