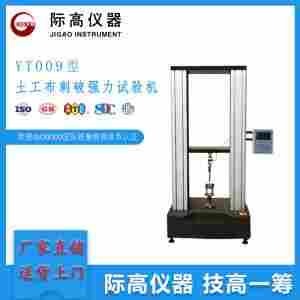

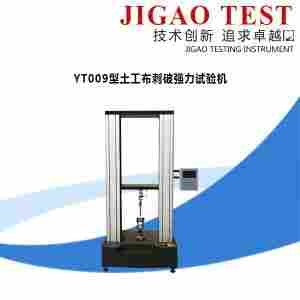

YT009型土工布刺破强力试验机
YT009型土工布刺破强力试验机 【厂家直销】
YT009型土工布刺破强力试验机 【品质保证】
种类丰富！
YT009型土工布刺破强力试验机
【适用范围】：
用于交通、水利、隧道、建筑工程等行业中土工合成材料，包括土工织物、复合土工织物、土工格栅、土工膜及有关产品的剌破强力等性能的测试。
【相关标准】：
JTG E50-2006 SL/T235-1999
【技术参数】：
1、拉伸速度：10～300mm/min（范围内自由设定）
2、量程： 0～10000N 精度：±0.1% F•S
3、有效夹持距离：0～200mm (数字设定)
4、夹具规格试样尺寸：
刺破试验：顶杆直径：8mm±0.01mm 环形夹具内径：45±0.025mm
试样：φ100mm圆形试样10块
5.外形尺寸：600mm*450mm*1100mm
6.电源：220V 50HZ
YT009型土工布刺破强力试验机 【厂家直销】
YT009型土工布刺破强力试验机 【包邮】
YT009型土工布刺破强力试验机
1适用范围
1.1本方法规定了测定土工织物刺破强力的试验方法。
1.2本方法适用于土工织物、土工膜，及其复合产品。
2引用标准
GB 8170数值修约规则
3仪器设备及材料
3.1试验机:应具有等速加荷功能，加载速率可以设定,能测读加载过程中的应力、应 变，记录应力-应变曲线,要求行程大于100mm,加载速率能达到300mm/min ± 10mm/min0
3.2环形夹具:内径45mm ± 0.025mm,底座高度大于顶杆长度,有较高的支撑力和稳 定性。
3.3平头顶杆:钢质实心杆，直径8mm± 0.01mm,顶端边缘倒角0.5mm x 45°o
4试样制备
4.1取样:按本规程T 1101—2006的规定取样。
4.2制样:裁取圆形试样10块，直径不小于lOOnim,试样上不得有影响试验结果的可 见疵点，根据夹具的具体结构在对应螺栓的位置处开孔。
4.3试样调湿和状态调节:按本规程T 1101—2006中的第5条规定进行。
5试验步骤
5.1 试样夹持，将试样放入环形夹具内，使试样在自然状态下拧紧夹具（见图 T 1127-1 ）o
5.2将装好试样的环形夹具对中放于试验机上，夹具中心应在顶杆的轴心线上。
5.3设定试验机的满量程范围,使试样*刺破力在满量程负荷的30%〜90%范围 内,设定加载速率为300mm/min ± 10mm/mino
5.4对于湿态试样，从水中取出后3min内进行试验。
5.5开机，记录顶杆顶压试样时的*压力值即为刺破强力。如土工织物在夹具中有 明显滑移则应剔除此次试验数据。
5.6按照上述步骤，测定其余试样，直至得到10个测定值。
6结果计算
按本规程T 1102—2006的规定计算10块试样刺破强力的平均值(N),按GB 8170修 约到3位有效数字。如果需要，按本规程T 1102—2006的规定计算刺破强力的变异系数 C，至0.1%。
7试验报告
试验报告应包括以下内容:•
(1) 样品名称、规格型号和状态描述；
(2) 试验日期；
(3) 试验用仪器；
(4) 试验用大气条件；
(5) 试样刺破强力的平均值；
(6) 如果需要,给出刺破强力的变异系数；
(7) 任何偏离规定程序的详细说明。
条文说明
刺破强力的原理方法与CBR顶破强力类似，但在顶杆直径、试样面积和顶压速率上有所不同。刺 破强力反映的是土工合成材料抵抗小面积集中负荷的能力，适用于各种机织土工织物、针织土工织物、 非织造土工织物、土工膜和复合土工织物等产品。但对一些较稀松或孔径较大的机织物不适用，土工 网和土工格栅一般不进行该项试验。
美国FHWA 土工织物手册和美国材料试验协会标准ASTM D4833等通用标准中，刺破速率通常采 用300mm/min ± 10mm/min，修订时参照了上述标准。主要修改点是：刺破速率由100mm/min改为 300mm/min ± 10mm/min ;增加了试样调湿和状态调节。
