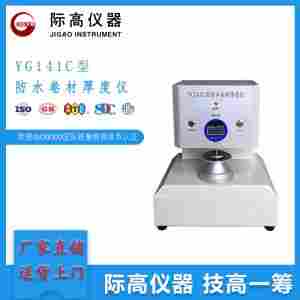

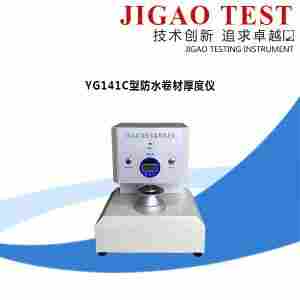

YG141C型防水卷材厚度仪
YG141C型防水卷材厚度仪 【厂家直销】
YG141C型防水卷材厚度仪 【品质保证】
种类丰富！
YG141C型防水卷材厚度仪
【产品概述】：适用于防水材料类的产品厚度测定。
【符合标准】：
GB/T328.5-2007 建筑防水卷材试验方法 第5部分 高分子防水卷材 5.2.1 部分
GB/T328.4-2007 建筑防水卷材试验方法 第4部分 沥青防水卷材 4.2 部分
GB18243－2008《塑性体改性沥青防水卷材》6.3厚度测试部分
GB527《硫化橡胶物理试验方法的一般要求》
GB5723《硫化橡胶试验用试片和制品尺寸测量的一般规定》
GB/T12828－91《生胶和混炼胶塑性值及复原值的测定》平行办法
【仪器特性】：
数字式操作，更为方便稳定
【技术参数】：
1．测量范围：0－10mm
2．分度值：0.01mm
3．上测足直径：￠10士0.05mm
4．施加压力：0.02Mpa
5. 外形尺寸：300*250*370mm
6. 重量：12KG
7. 电源：220V
YG141C型防水卷材厚度仪 【厂家直销】
YG141C型防水卷材厚度仪 【包邮】
YG141C型防水卷材厚度仪
一、土工织物厚度测定
1适用范围
1.1本方法规定了在一定压力下测定土工织物和相关产品厚度的试验方法。
1.2本方法适用于土工织物及复合土工织物。
2引用标准
GB 8170数值修约规则
3定义
3.1厚度:土工织物在承受规定的压力下，正反两面之间的距离。
3.2常规厚度:在2kPa压力下测得的试样厚度。
4仪器设备及材料
4.1基准板:面积应大于2倍的压块面积。
4.2压块:圆形，表面光滑,面积为25cm2,重为5N、50N、500N不等;其中常规厚度的压 块为5N,对试样施加2kPa±0.01kPa的压力。
4.3百分表:*小分度值0.01mm。
4.4秒表:*小分度值0.1s
5试验步骤
5.1取样:按本规程T 1101—2006的有关规定取样。
5.2试样调湿和状态调节:按本规程T 1101—2006中的第5条规定进行。
5.3试样制备:除符合本规程T 1101—2006的有关规定外，裁取有代表性的试样10 块,试样尺寸应不小于基准板的面积。
5.4测定2kPa压力下的常规厚度。
5.4.1擦净基准板和5N的压块，压块放在基准板上，调整百分表零点。
5.4.2提起5N的压块,将试样自然平放在基准板与压块之间,轻轻放下压块，使试 样受到的压力为2kPa±0.01kPa,放下测量装置的百分表触头，接触后开始记时,30s时读 数,至0.01mm。
5.4.3重复上述步骤，完成10块试样的测试。
5.5根据需要选用不同的压块，使压力为20kPa±0.1kPa,重复5.4规定的程序，测定 20kPa ± 0. IkPa压力下的试样厚度0
5.6根据需要选用不同的压块，使压力为200kPa ± IkPa,重复5.4规定的程序，测定 200kPa ± IkPa压力下的试样厚度。
6试验结果
6.1计算在同一压力下所测定的10块试样厚度的算术平均值凯以毫米为单位，计算 到小数点后三位，按GB 8170修约到小数点后两位。
6.2如果需要，同时计算出标准差b和变异系数C；。标准差a和变异系数％按本规 程T 1102—2006的规定计算。
7试验报告
试验报告应包括以下内容：
(1) 试样名称、规格；
(2) 本次试验所釆用的压力、压脚尺寸；
(3) 试验结果；
(4) 试验用大气条件；
(5) 试验日期、试验人员；
(6) 试验中规定应说明的情况；
(7) 任何偏离规定程序的详细说明。
二、土工膜厚度测定
1适用范围
1.1本方法规定了用机械测量法测定土工薄膜、薄片厚度的试验方法。
1.2本方法适用于没有压花和波纹的土工薄膜、薄片。
2引用标准
GB 8170数值修约规则
3仪器设备及材料
3.1基准板:表面应平整光滑，并有足够的面积。
3.2千分表:*小分度值O.OOlmmo
4试验步骤
4.1取样:除符合本规程T 1101—2006的有关规定外，沿样品的纵向距端部大约Im的 位置横向截取试样，试样条宽100mm,无折痕和其他缺陷。
4.2试样调湿和状态调节:按本规程T 1101—2006中的第5条规定进行。
4.3基准板、试样和千分表表头应无灰尘、油污。
4.4测量前将千分表放置在基准板上校准表读值基准点,测量后重新检查基准点是否 变动。
4.5测量厚度时，要轻轻放下表测头，待指针稳定后读值。
4.6当土工膜(片)宽大于2 000mm时，每200mm测量一点;膜(片)宽在300〜2 000mm 时,以大致相等间距测量10点;膜(片)宽在100 ~ 300mm时，每50mm测量一点;膜(片)宽 小于100mm时，至少测量3点。对于未裁毛边的样品，应在离边缘50n)m以外进行测 量。
5试验结果
5.1试验结果以试样的平均厚度和厚度的*值、*小值表示，计算到小数点后4位, 按GB 8170修约到小数点后3位,准确至O.OOlmnio
5.2如果需要，按本规程T 1102-2006的规定计算平均厚度的标准偏差。和变异系数
6试验报告
试验报告应包括以下内容：
(1) 试样名称、规格；
(2) 样条的数量；
(3) 试验结果；
(4) 试验用大气条件；
(5) 试验日期、试验人员；
(6) 任何偏离规定程序的详细说明。
条文说明
(1)土工织物厚度是指土工织物在承受一定压力时，正反两面之间的距离。产品的厚度对其力学 性能和水力性能都有很大影响。目前国内外测定土工织物及其有关产品厚度的标准有：《土工布在 固定压力下厚度的测定方法》(ISO 9863:1990)、法国标准《土工布试验 厚度的测定》(NF G38-012— 1989)、《土工布厚度的测定方法XGB/T 13761—1992),标准的参数基本一致，见表T 1112-1。本次修订 参照 GB /T 13761—1992 进行。
表T 1112-1参数对照表
标准编号 | 压脚面积(mn?) | 压力(kPa) | 加压时间(s) | 试件数量 |
IS0 9863：1990 | m2 500 | 2/20/200 | 30 | 10 |
NF G38-012—1989 | 2 500 | 2/20/200 | 60 | 10 |
GB /T 13761—1992 | 2 500 | 2/20/200 | 30 | 10 |
本方法适用于测定土工织物的厚度和复合土工织物的厚度。对于复合产品中各层厚度的测定 应按照《土工布 多层产品中单层厚度的测定方法》(GB/T 17598—1998)中的规定进行。
(2)土工膜厚度的测定是采用机械测量方法测定土工薄膜和薄片厚度，方法参照国际标准《塑料一 薄膜和薄片一用机械法测定厚度》(ISO 4593:1993 )和国标《塑料薄膜和薄片厚度的测定机械测量 法》(GB6672—86 )的有关技术内容。考虑到机械测厚方法，使用千分表简便易行且测值准确，所以不 再将光学法和电子法纳入本规程。
