技术数据表

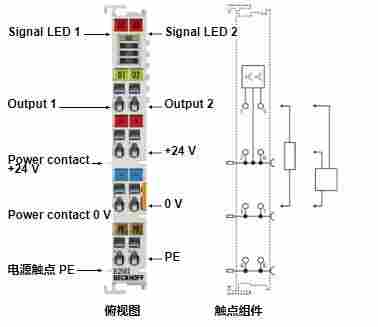

EL2502 | 2 通道脉宽输出端子模块，24 V DC
EL2502 输出端子模块用于调制二进制信号的脉冲宽度，并以与 E-bus 电气隔离的形式将其输出。信号的占空比通过自动化单元中的一个 16 位数值预设。输出级具有防过载和短路保护功能。EtherCAT 端子模块有 2 个通道，它们通过 LED 来显示其信号状态。LED 在数据输出时闪烁，其亮度可指示占空比。
技术参数 EL2502 | ES2502
连接技术 PWM 输出，推挽式输出
输出点数 2
额定负载电压 24 V DC (-15 %/+20 %)
负载类型 阻性负载、感性负载、电灯负载
分布式时钟 –
*输出电流 每通道 0.5 A（短路保护）
短路电流 典型值 < 1.5 A
E-bus 电流消耗 通常为 150 mA
电气隔离 500 V（E-bus/场电位）
电源触电电流消耗 通常为 30 mA + 负载
过程映像中的位宽 2 x 16 位数据 PWM 输出：
组态 通过 winCAT System Manager
特点 可为每个通道单独设置频率
重量 约 50 g
工作/储藏温度 0…+55 °C/-25…+85 °C
相对湿度 95 %，无冷凝
抗振/抗冲击性能 符合 EN 60068-2-6/EN 60068-2-27 标准
抗电磁干扰/抗电磁辐射性能 符合 EN 61000-6-2/EN 61000-6-4 标准
防护等级/安装位置 IP 20/可变
可插拔接线 适用于所有 ESxxxx 端子模块
CE，UL，Ex
PWM 时钟频率 20 Hz…20 kHz，默认 250 Hz
基频 1 Hz…125 kHz, default: 250 Hz
占空比 0…100 % (TON > 750 ns，TOFF > 500 ns)
分辨率 9…15 位
反向电压保护 有
