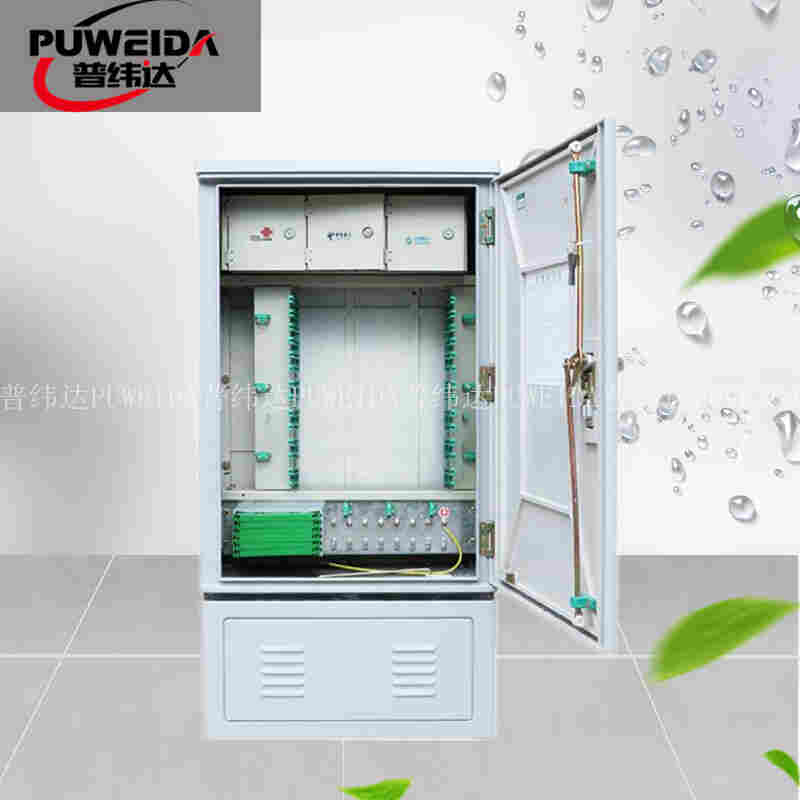

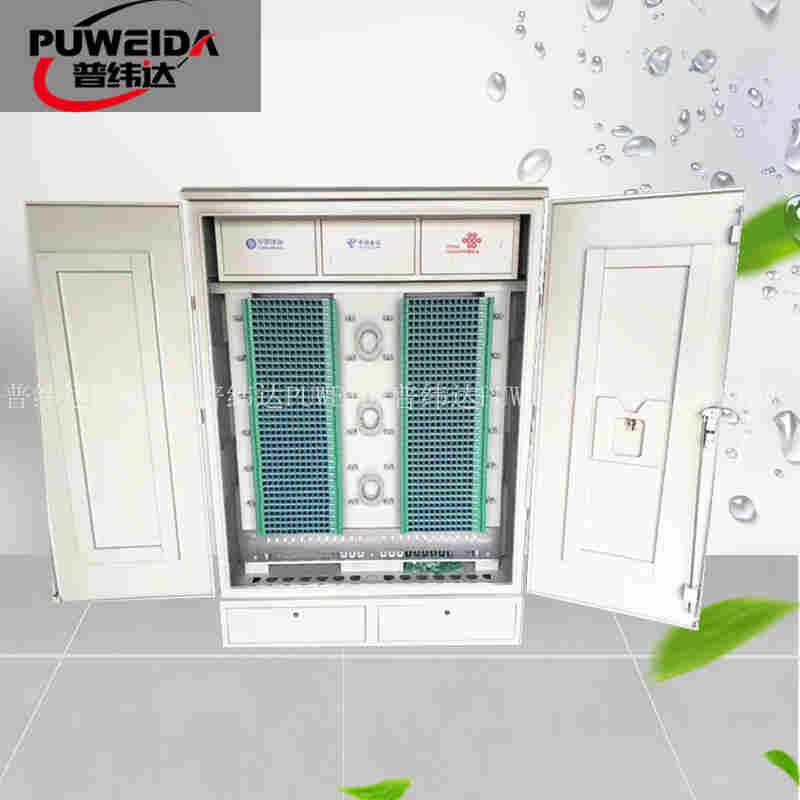

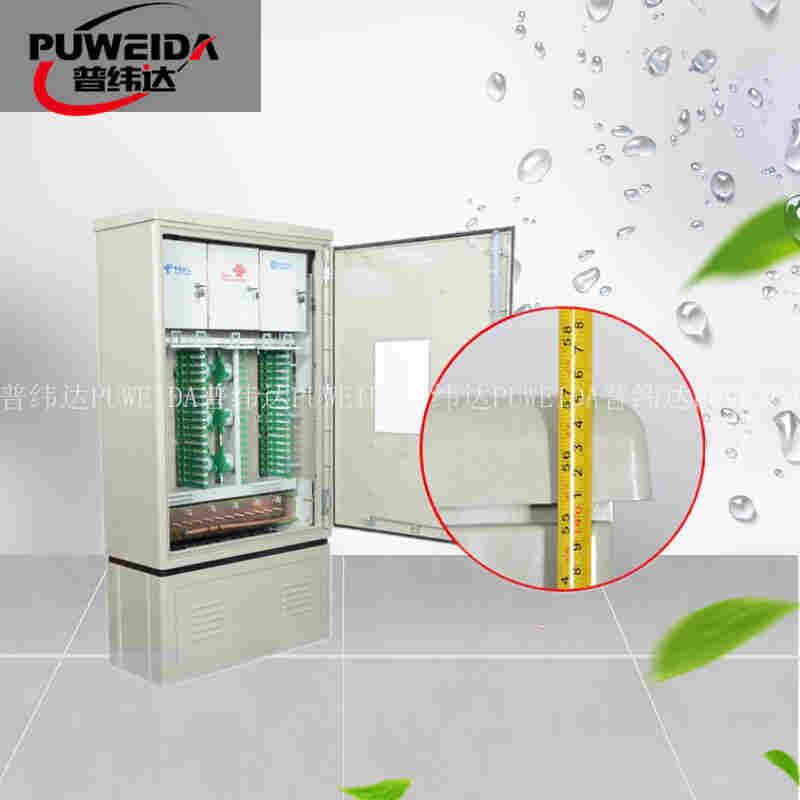

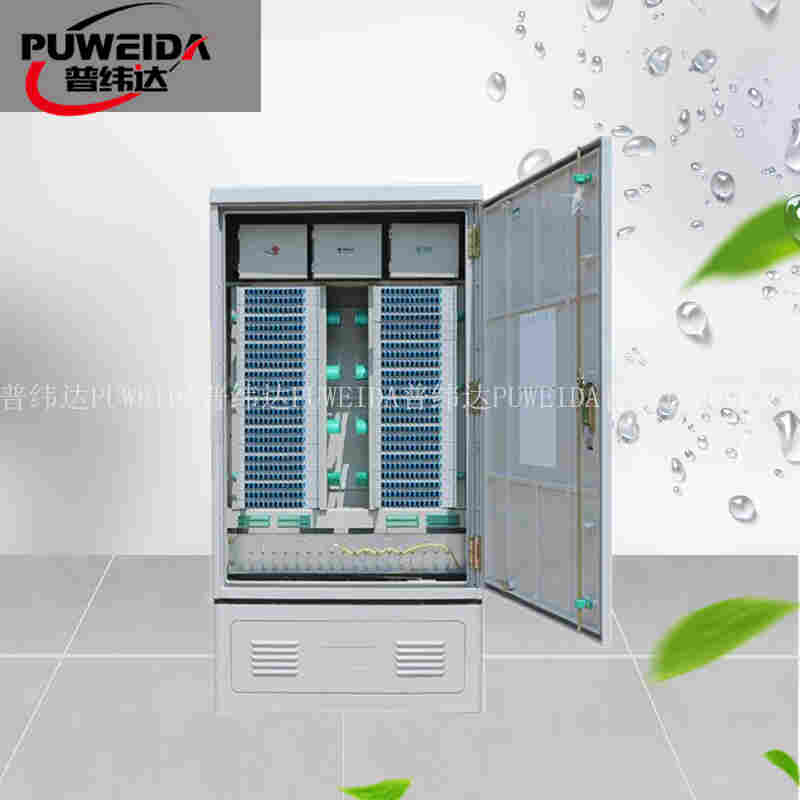

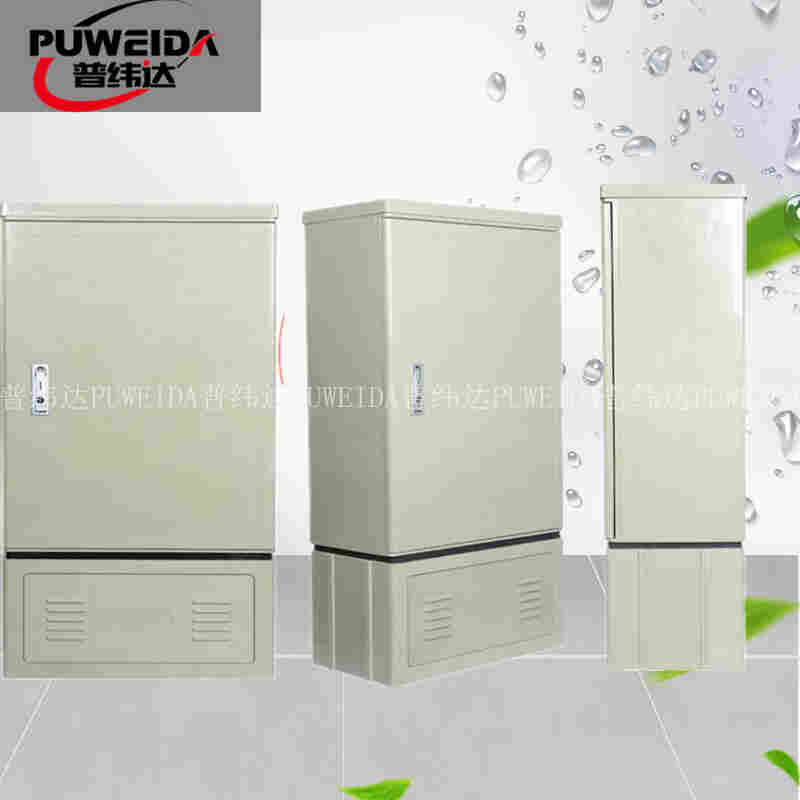

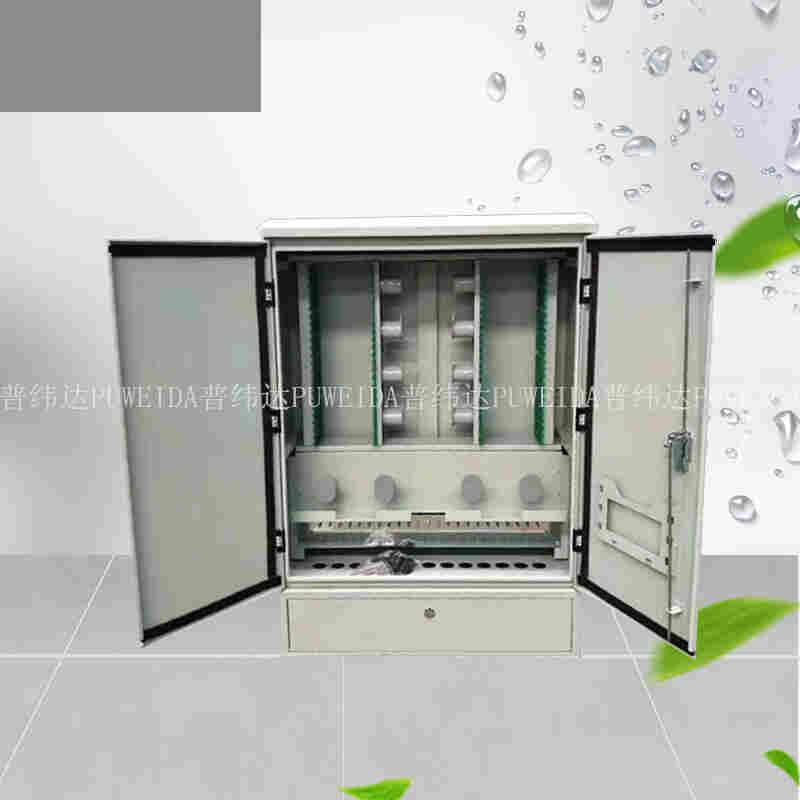

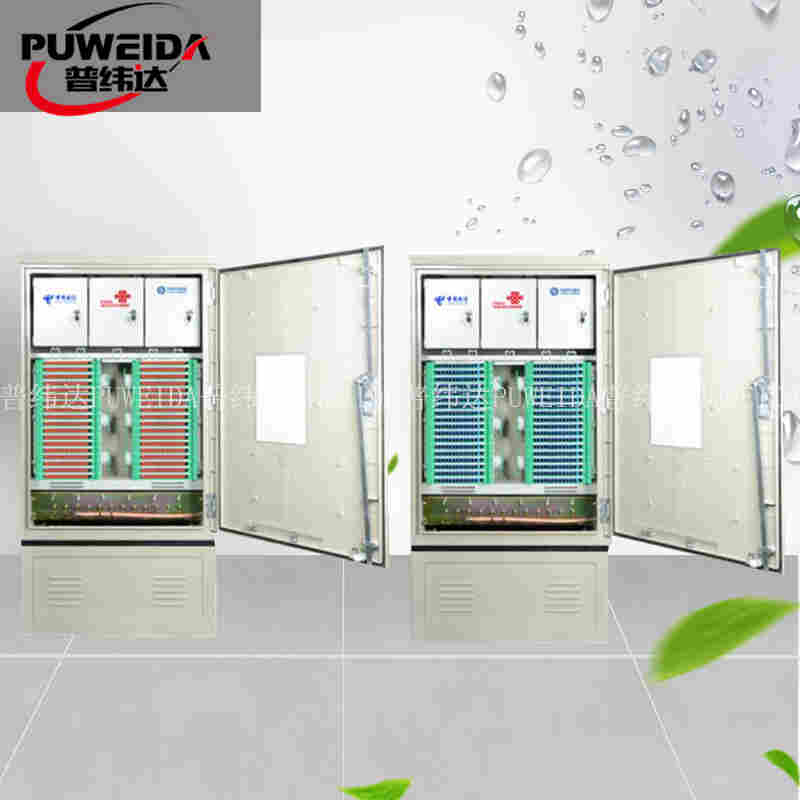

室外216芯三网合一光缆交接箱详细资料宁波普纬达通信设备有限公司室外216芯三网合一光缆交接箱详细资料三网融合光缆交接箱、三网合一落地式光缆交接箱、三网合一壁挂式光缆交接箱、三网合一SMC光缆交接箱、室外216芯三网合一光缆交接箱详细资料三网合一不锈钢光缆交接箱、三网合一免跳接光缆交接箱、三网合一无跳接光缆交接箱、三网合一免跳纤光缆交接箱、三网合一光缆交接箱、三网合一光交箱、三网合一交接箱、室外216芯三网合一光缆交接箱详细资料
型号：72芯、96芯、144芯、216芯、288芯、432芯、567芯、720芯、864芯、1152芯
材质：冷轧板、不锈钢、SMC
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
宁波市普纬达通信设备有限公司*为电信、移动、联通、铁通、广电供应配套产品
产品概览：光缆交接箱产品种类齐全，应用场景多种多样，适用于各种FTTx应用场景的布署。
普通光缆交接箱：
序号容量 箱体尺寸 (含底座)H×W×D(mm) 描 述
144芯 955×520×288 落地/挂杆/挂墙安装、SMC箱体
288芯 1350×750×320 落地安装、原装SMC箱体
288芯 1445×756×360 落地安装、SMC箱 体
576芯 1600×1200×400 落地安装、双层钣金箱体
576芯 GXF5-17Cd 1445×756×625 落地安装、SMC箱体
注：可选配分光模块实现分光功能。
光缆交接箱系列（带分光功能）：
序号 尺寸 (含底座) H×W×D(mm) 配线容量大分 光端口 描 述
955×520×288 96芯64芯 选配FFG-1/FFG-17/FFG-34分光模块。 84芯分支配线，12芯主干配线，72芯直熔。落地/挂杆/挂墙安装、SMC箱体。
1120×630×380 156芯6*n(n为分光比) 6个MIN型盒式光分路器位。 144芯配线，12芯主干熔接，48芯直熔。 落地安装、钣金箱体。
1445×756×360 192芯128芯 选配FFG-1/FFG-17/FFG-34分光模块。 180芯分支配线，12芯主干配线。 落地安装、SMC箱体。
1350×750×320 288芯 10个MIN型盒式光分路器位。 288芯配线，120芯直熔、使用FJX12e模块。落地安装、SMC箱体。
1345×756×360 288芯10*n (n为分光比) 同上，箱体为国产S
1600×1100×428 720芯 12*n (n为分光比) 12个MIN型盒式光分路器位。 720芯配线，288芯直熔、使用FJX12e模块。落地安装、钣金箱体。 注：使用盒式光分路器时，分光比可选，不占用配线空间。
产品介绍2.1 普通光缆交接箱： 2.1.1 144芯光缆交接箱（GXF5-17Ba） GXF5-17Ba系列光缆交接箱是一种小容量箱体，配线容量144芯、直熔72芯，内部结构分区合理、清晰，有独立的裸纤及跳线管理，储纤区采用旋转门设计，操作空间灵活、方便。 SMC箱体，采用全正面操作，产品具有良好的保温、隔热、耐腐蚀性能，此型号箱体可配置底座落地安装，也可对箱体进行挂杆、挂墙安装。适用于FTTx小容量分支配线节点，一般安装于小区绿地、楼边、电线杆等环境中。
光交箱基座施工要求
1）社区光交箱选址应在小区内的绿化带内、楼侧、配电房旁，不容易被碰撞的地方，避开外部高压电干扰及高温、腐蚀和易燃易爆区影响，不影响居民的正常生活和出行。
2）光交箱下半部分可以使用烧结红砖砌筑，上半部分30公分要采用高强度混泥土浇筑，使用4个预埋螺丝对箱体进行连接和固定。
3）光交箱必须接地，分别做箱体接地和加强芯接地。
结：光交箱底座要宽出光交箱10公分，基座预埋螺丝要高出基座6-8公分，光交箱必须固定牢固。
2 光交箱容量配比要求
结：光交箱容量配比要精心计算，避免资源浪费。
3 光交箱内线序及线缆固定
1）光缆入箱要从右到左依次进缆。
2）入箱光缆必须用卡箍进行固定，并且固定光缆加强芯，保护管沿光交箱右侧理线器进行捆扎（以光缆为单位呈束状捆扎），入缆孔要以胶泥进行封堵。
3）ODF盘要使用数字或字母从上到下进行标注、排序，防尘帽必须保留完整。
4）分光器在光交箱内位置固定摆放。
5）分光器尾纤根据法兰头方向进行分束捆扎（以ODF盘为单位进行分束）。
6）捆扎材料选用魔术带（自粘带），对分纤器尾纤等距离捆扎。
结：以上几点应注意分光器尾纤的捆扎，不宜捆扎过紧使尾纤受到积压或尾纤弯曲导致光衰过大。
4 光交箱内标签及表格要求
1）分光器整理完毕后，应对尾纤进行粘贴标签，标签正面说明尾纤连接到哪一栋哪一单元。
2）信息表格应粘贴在光交箱门内，写明ODF盘各端口去向及使用情况，在表格对应行写明主干、配线光缆芯数，和熔接情况。
公司自创建以来，坚持深化改革，强化企业管理，积极采用新技术开发新产品。目前公司凝聚了一批高素质的技术、管理人才，配备有*的研发、生产及检测设备，贯彻ISO9001质量管理体系、ISO14001环境管理体系。
凭借雄厚的技术实力、完善的服务，通品公司以“创新、务实”的企业精神，以“求新、求变、求快”的发展战略，迎接光通信的美好未来。
合作伙伴：电信、移动、联通、广电等……
公司凭借多年通讯网络领域的技术积累和工程实践，面向国内国际通讯网络用户，推出基于通讯网络物理连接设备及器件的FTTX(FTTH、FTTO、FTTB、FTTC、FTTD）全系列解决方案。提供从通讯局端到用户端的全系列光纤通信配线产品。产品包括：室内外光缆、皮线光缆、光器件、户外光交接箱、分纤箱、光分路箱、ONU、光纤配线架、三网合一箱等。
