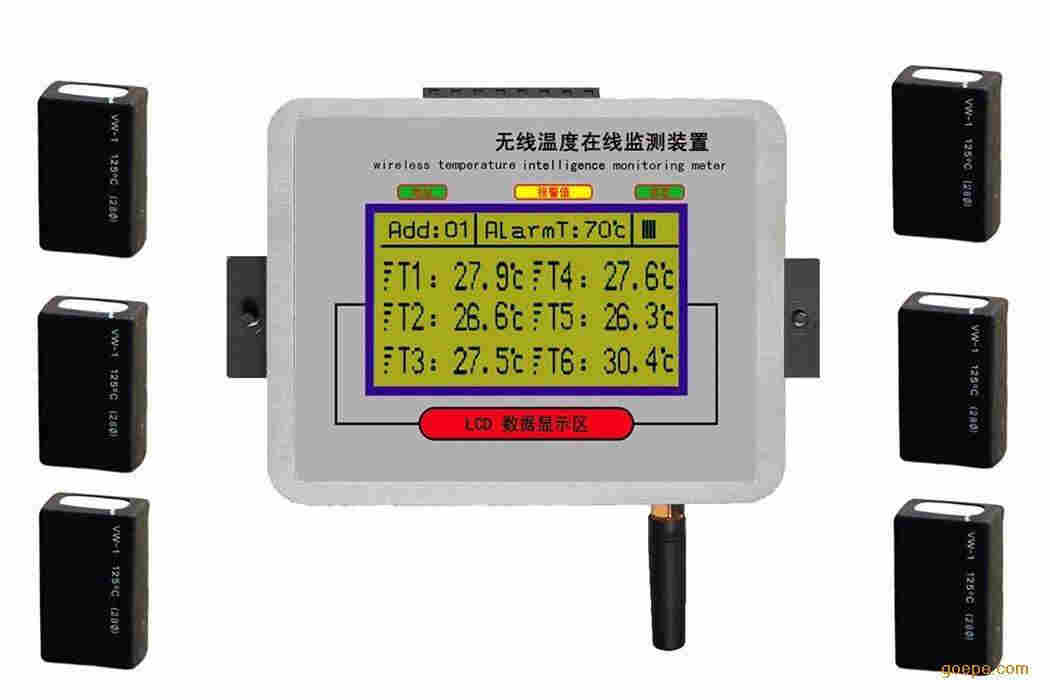

>>>>>>DSTS‐E1无线测温概述{Wireless temperature measurement products overview}
温湿度控制器是外形48mmx48mm系列仪表；高稳定性；传感器稳定传输大于300米；外形小巧美观。产品带有一路温度和一路湿度传感器，对现场环境温度进行测量控制；温湿度双数码显示；以便用户直观的监控温湿度升降趋势。面板嵌入式安装；使用方便，性能稳定可靠。
数字式温湿度控制器是专门为电力设备柜体内部进行控温、除湿、防凝露而设计的一种仪器。它可以用来采样温度、湿度信号。根据设备的控温、除湿要求，用数字来设定控温、控湿范围。由微处理器的智能化判别程序来控制开启或关闭电加热器和散热风扇，使其无论在严冬、酷暑、阴雨季节等复杂多变的气候环境下，有效地保护电力设备安全运行。
无线温度传感器是由我公司研发的温度前端采集装置。其中无线温度传感器是由控制单元、无线数据传输和温度测量三部分组成。无线温度传感器测量温度后，将温度数据通过无线方式传递给测温通讯终端（无线温度显示仪）。无线温度传感器主要安装在容易发热的电缆连接处、变压器及开关的表面。每个无线温度传感器具有*的 ID 编号，实际安装使用时需记录每个传感器的安装地点，并与编号一起录入温度监测工作站计算机数据库中。传感器每隔一定时间（测量周期可以事先设定）自动发射一次监测点的温度数据，发现温度异常立即报警，可不受发送周期限制。
无线测温系统是专门设计用于采集、监测高压带电体的运行温度，实现等电位温度测量以及温度数据的无线传送。系统包括无线温度传感器、无线测温采集器、无线测温集中器和测温系统监控软件四部分。
>>>>>>DSTS‐E1无线测温功能特点{Wireless temperature measuring product functional features}
（1） 功能与特点
*的高性能工业级微处理器，数据处理和信息存储能力强，可靠性高，运行速度快；
具有**的测温技术，能根据不同现场要求配置相应的测温方案；
温度接点数6路（常规为6点，非常规接点数订货请说明）；
人性化按键和菜单设计，符合现场调试特点，便于操作；
在线温度实时测量，测量精度高、实时性强；
采用*存储技术，实现掉电后设定参数仍能保存；
装置外形小巧 ，占用的空间小，配备标准的开孔尺寸，适用性强；
具有通讯功能：采用RS485通讯接口、MODBUS-RTU协议，可将测量信息、继电器输出状态、高温 报警事件纪录等参数上传后台监控系统，实现在线数据的远方集中管理和监控；
外置天线：4dbm的增益；
温度显示：液晶显示器，直观的了解发热点的温度状况；
灵活性：可随时在组内添加、删除无线测温终端；
具有可查询30次温报警记录功能，包括具体某接点报警温度、发生时间，便于及时排查；
具有可查询10次温度记录功能，包括具体某接点温度、电量等；
横、竖两款可供选择，方便用户灵活安装；
具有报警输出接点。
功能说明
1、温度逻辑控制
装置实时监测环境温度，当所测环境温度低于5℃时，装置自动启动加热器进行加热，一旦环境温度升至15℃，装置自动停止加热输出。
2、凝露逻辑控制
装置实时监测环境湿度，当所测环境湿度高于凝露启控点93%RH时装置自动启动加热器进行环境除湿，防止凝露产生，一旦凝露产生条件不再满足时，装置自动停止加热输出。
3、断线报警
当加热器发生故障无法满足加热要求，故障指示灯亮发出报警指示。同时，报警输出端子为常闭点。
主要功能：
三路湿度、一路温度拨盘监控产品。可以对环境的温度、湿度进行实时监控，自动控制相应负载，确保温度、湿度指标符合工作标准，同时有效防止凝露产生，并且还具手动/自动切换控制负载功能。温度控制值可由用户通过拨盘自行设定，设定湿度至预设值。工作方式：升温型和降温型。
>>>>>>DSTS‐E1无线测温使用方法{Wireless temperature measuring product method}
传感器安装指南
1．环境温度传感器。该传感器是对柜内空间温度变化的实时监测，它所测得的温度值也是温无线温度传感器测温点温升的参考值，所以安装时应该安装在能够实时反映柜内温度变化的地方。当用户未选用环境测温功能时，无线温度传感器将自动启用内置参考温度传感器，因仪表壳体狭小，内置温度传感器提供的参考温度一般情况下会略高于柜内的平均温度（环境温度），用户可根据控制精度要求通过修改环境温度传感器的修正值（如图十所示），达到测控。
2． 无线温度传感器 无线温度传感器可以安装在高压开关柜母线室和电缆室的母排上以及电缆接头部。 首先在发热点附近确定测温传感器感温头的固定点，规划好引线的走向；确定无线温度传感器调制盒的位置(如果无线温度传感器为母线高压取电型的传感器，则调制盒上的箭头方向应与母排电流的方向一致)，在母排上标注调制盒两个固定孔的位置，分别在这两个位置开孔，孔径为4mm，用两颗配带的M4螺丝对调制盒进行固定，再用自攻螺丝把感温头固定好，同时必须用耐高温扎带进行紧固困扎以防遭遇剧烈振动时候脱落或移位。 在安装的过程中，需要仔细记录各测温点的安装位置、地址等信息在《无线温度传感器安装信息表》上，以便能够把各无线温度传感器的地址正确地设置到主机中。 *记得打开无线温度传感器调制盒侧面的电源开关拨到“开”的位置。无线温度传感器出厂时，此开关均处于“关”位置！并再次确认主机各地址收到的信号与传感器安装位置的地址一致。例如：主机设置“位置“为”A上”，它对应的“地址”是“172”，那测温点 “A上”的无线温传感器的地址也必须是“172”。若测温点位的地址号和主机的“位置”“地址“不对应，则主机显示的各点温度就会混乱或错误 特别提醒：在安装主机和无线温度传感器之后给主机上电，检查每个传感器地址 的设置是否与《无线温度传感器安装信息表》中记录的地址一致，并妥善保管该表，以备后查。
卡扣式安装 这种安装方式主要针对以下两种情况：不想破坏开关柜的内部结构（如在被监测部位进行打孔）；或者担心捆扎式安装的可靠性。这种安装方式适用于任何部位监测点 。安装所需材料：导热硅胶（耐高温）、安装卡扣（材料为不锈钢，内附橡胶垫圈）。 安装方法： 在传感器的感温部位涂上导热硅胶，目的是进行传热及固定。 将两个安装卡扣分别安装在传感器的卡扣式安装孔部位。将安装好卡扣的传感器放置在被监测部位，并将卡扣缠绕在被监测点，上紧卡扣的螺丝，这样传感器便牢牢地被安装好了。
>>>>>>DSTS‐E1无线测温行业标准{Wireless temperature measuring product standard}
规定了无线测温装置的技术要求、试验方法、检验规则及标志、包装、运输和贮存等。主要适用于35KV及以下各种开关柜的无线测温装置，主设备及输配电线路电气连接点无线测温装置可参照执行。
NB/T 42086-2016《无线测温装置技术要求》能源行业标准的发布实施，完善了标准体系，规范和统一了无线测温装置的技术参数、功能要求和检验试验方法，为广大无线测温设备制造厂家、电力用户及检测机构提供统一的标准依据，同时也更有助于提升无线测温设备的产品质量、规范无线测温设备的产品市场，提高企业的生产效率，形成产业优势，从而提高无线测温设备在国内乃至国际市场方面的竞争力。:namespace prefix = "o" ns = "urn:schemas-microsoft-com:office:office" />
