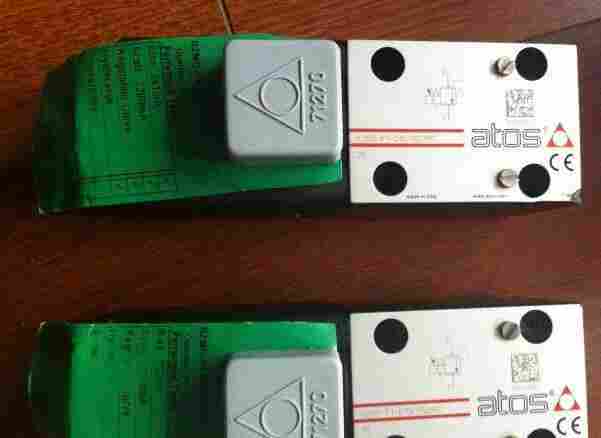

AGMZO-A-20/210电磁阀

阿托斯溢流阀定压溢流作用：在定量泵节流调节系统中，定量泵提供的是恒定流量。当系统压力增大时，会使流量需求减小。此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定（阀口常随压力波动开启）。
阿托斯ATOS溢流阀选用由操作压力决定安全阀的公称压力，由操作温度决定安全阀的使用温度范围，由计
算出的安全阀的定压值决定弹簧或杠杆的定压范围，再根据使用介质决定安全阀的材质和结构型式，再根
安全阀泄放量计算出安全阀的喉径。以下为安全阀选用的一般规则。
（1）热水锅炉一般用不封闭带扳手微启式安全阀。
（2）蒸汽锅炉或蒸汽管道一般用不封闭带扳手全启式安全阀。
（3）水等液体不可压缩介质一般用封闭微启式安全阀，或用安全泄放阀。
（4）高压给水一般用封闭全启式安全阀，如高压给水加热器、换热器等。
（5）气体等可压缩性介质一般用封闭全启式安全阀，如储气罐、气体管道等。
（6）E级蒸汽锅炉一般用静重式安全阀。
（7）大口径，大排量及高压系统一般用脉冲式安全阀，如减温减压装置、电站锅炉等，（8）运送液化气的火车槽车、汽车槽车、贮罐等一般用内装式安全阀，
（9）油罐顶部一般用液压安全阀，需与呼吸阀配合使用。
（10）井下排水或天然气管道一般用先导式安全阀，如图6所示。
（11）液化石油气站罐泵出口的液相回流管道上一般用安全回流阀。
（12）负压或操作过程中可能会产生负压的系统一般用真空负压安全阀。
（13）背压波动较大和有毒易燃的容器或管路系统一般用波纹管安全阀 。

阿托斯ATOS溢流阀日常维护：

1.保持阀清洁：无垢、无粘着、无锈蚀等；
2.有泄漏时：不得以增加载荷方式减漏；
3.必须定期检验及清洗、研磨、试验、调整





阿托斯溢流阀注意事项及故障自检

噪声和振动

液压装置中容易产生噪声的元件一般认为是泵和阀，阀中又以溢流阀和电磁换向阀等为主。产生噪声的因素很多。溢流阀的噪声有流速声和机械声二种。流速声中主要由油液振动、空穴以及液压冲击等原因产生的噪声。机械声中主要由阀中零件的撞击和磨擦等原因产生的噪声。

（1）压力不均匀引起的噪声

ATOS先导型溢流阀的导阀部分是一个易振部位如图3所示。在高压情况下溢流时，导阀的轴向开口很小，仅0.003～0.006厘米。过流面积很小，流速很高，可达200米/秒，易引起压力分布不均匀，使锥阀径向力不平衡而产生振动。另外锥阀和锥阀座加工时产生的椭圆度、导阀口的脏物粘住及调压弹簧变形等，也会引起锥阀的振动。所以一般认为导阀是发生噪声的振源部位。
由于有弹性元件（弹簧）和运动质量（锥阀）的存在，构成了一个产生振荡的条件，而导阀前腔又起了一个共振腔的作用，所以锥阀发生振动后易引起整个阀的共振而发出噪声，发生噪声时一般多伴随有剧烈的压力跳动。

（2）空穴产生的噪声

当由于各种原因，空气被吸入油液中，或者在油液压力低于大气压时，溶解在油液中的部分空气就会析出形成气泡，这些气泡在低压区时体积较大，当随油液流到高压区时，受到压缩，体积突然变小或气泡消失；反之，如在高压区时体积本来较小，而当流到低压区时，体积突然增大，油中气泡体积这种急速改变的现象。气泡体积的突然改变会产生噪声，又由于这一过程发生在瞬间，将引起局部液压冲击而产生振动。先导式溢流阀的导阀口和主阀口，油液流速和压力的变化很大，很容易出现空穴现象，由此而产生噪声和振动。

（3）液压冲击产生的噪声

ATOS先导式溢流阀在卸荷时，会因液压回路的压力急骤下降而发生压力冲击噪声。愈是高压大容量的工作条件，这种冲击噪声愈大，这是由于溢流阀的卸荷时间很短而产生液压冲击所致在卸荷时，由于油流速急剧变化，引起压力突变，造成压力波的冲击。压力波是一个小的冲击波，本身产生的噪声很小，但随油液传到系统中，如果同任何一个机械零件发生共振，就可能加大振动和增强噪声。所以在发生液压冲击噪声时，一般多伴有系统振 动。

（4）机械噪声

ATOS先导式溢流阀发出的机械噪声，一般来自零件的撞击和由于加工误差等产生的零件磨擦。
在先导型溢流阀发出的噪声中，有时会有机械性的高频振动声，一般称它为自激振动声。这是主阀和导阀因高频振动而发生的声音。它的发生率与回油管道的配置、流量、压力、油温（粘度）等因素有关。一般情况下，管道口径小、流量少、压力高、油液粘度低，自激振动发生率就高。
AGAM是座阀式两级溢流阀, 适用于液压系统中。

在标准型号中，主阀中的

座阀芯的先导压力是由盖板中的带保护帽的螺杆调节的。选择手轮调节代替螺杆调节可按要求提供。顺时针转动压力增大。也提供带封装调节的安全选项：/PED选项符合PED标准（97/23/CE) 该阀按客户要求出厂预设压力等级，流量参考值见 6 节所示。对于这种选项的，P,Q极限值参见第 10 节。AGAM可以配装用于卸荷的先导电磁阀⑥ 或不同的压力设定，有以下型式：（ccvgfmkzoaokjkjoui315）

调节压力流量曲线图基于油温50℃，ISO VG46 矿物油
选项标准型
ATOS溢流阀标准型
标准型/PED
/PED P,X口 = 350  T,Y口 = 210（不带先导电磁阀）
对于带先导电磁阀的型式，见技术样本E010和E015 /PED50; 100; 210; 350
AGAM-10 AGAM-20 AGAM-32
4~50; 6~100; 7~210; 8~350
10~50; 10~100; 10~210; 10~350
200 400 600
带/PED选项阀的设定
带/PED选项的阀压力按照客户做出厂预设（每1bar）流量参考值如下表
所示
设定压力见标牌，参见6.1节
 带/PED选项阀的铭牌图例
机构编码350
阀型号
AGAM -20/210/PED/190
设定压力 工作压力
出厂设定压力下的流量(l/min) 阀型号
AGAM-10 25
AGAM-20 25
AGAM-32 25
4.1 线圈特性（对于带先导电磁阀的ARAM）
H (180°C)
DHE 先导阀
DHI 先导阀
直流线圈为H (180°C) 交流线圈为F (155°C)
IP65（带666,667,669插头或E-SD正确安装）
见第 8 节电气特性
cURus北美标准± 10%

阿  托  斯  比  例  溢  流  阀
加工定制：否	类型：比例溢流阀	材质：铸铁
型号：SAGAM-20/350	：ATOS/阿托斯	适用范围：液压机械
产品别名：溢流阀	适用介质：油品	工作温度：常温
类型（通道位置）：直角式	连接形式：内螺件	零部件及配件：配
流动方向：单向	驱动方式：电磁	形态：角式
压力环境：常压	主体材料：铸铁
对溢流阀的主要要求：调压范围大，调压偏差小，压力振摆小，动作灵敏，过载能力大，噪声小
溢流阀一般有两种结构：1、直动型溢流阀 。2、先导式溢流阀。
