・ストローク100mm～1300mm
・エンコーダー分解能0.001mm
・定格推力17N（ピーク推力90N）

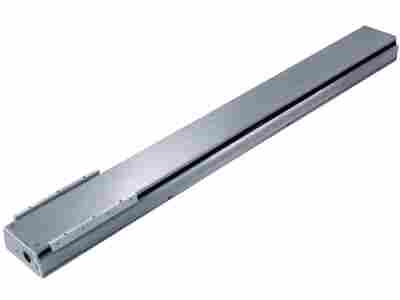

精密・高速リニア駆動、ロングストロークを簡単に実現できるユニット型の単軸ステージ。
生産ラインで高速搬送が必要な制御や その他、ボールねじを採用している機構の置き換え用途で高速応答、高精度位置決めが必要な場面､メンテ性の向上等で能力を発揮します｡
| 分解能 | mm | 0.001 (HEIDENHAIN LIDA279) |
|---|---|---|
| 定格推力 | N | 17 |
| 加速推力※1 | N | 90 |
| 定格電流※2 | Arms | 0.51 |
| 加速電流※1 | Arms | 2.7 |
| *加速度※3 | G | 3.5 |
| *速度※3※4 | m/s | 3.0 |
| 繰返し位置決め精度 | COUNT | ±1 |
| *可搬重量 (水平) | kg | 5 |
| *可搬重量 (壁掛) | kg | 3 |
| 有効ストローク長※5 | mm | 100 ～ 1300 (100mm間隔) |
| 使用周囲温度 | ℃ | 0～40 |
| 使用周囲湿度 | % | 20～80（結露なきこと） |
| 保存温度 | ℃ | -20～60 |
※1 加速推力はドライバーにより変化します。
※2 コイル表面の昇温が110Kとなる実効電流値です。
※3 搭載荷重、運転仕様によって達成できない場合があります。
※4 ストロークによっては達成できない場合があります。
※5 記載内容にないストロークについてはお問合せください。
