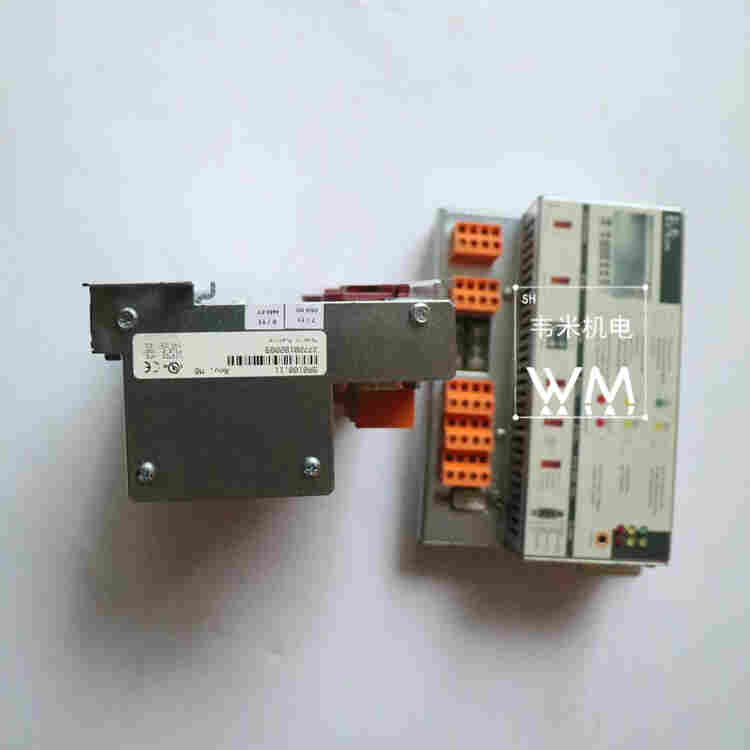

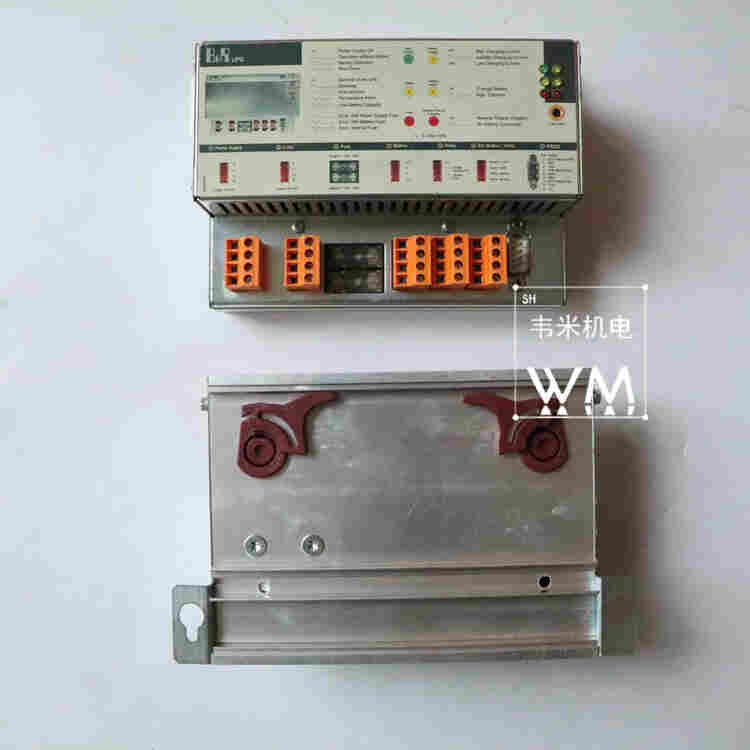

贝加莱逆变电源模块8BVI0880HWS0.000-1

贝加莱逆变电源模块8BVI0880HWS0.000-1由上海韦米机电设备有限公司*提供

我公司现货供应博世力士乐（BOSCH-REXROTH）、阿托斯ATOS、派克Parker、迪普马DUPLOMATIC、油研YUKEN;本特利bentley、贝加莱B&R、西门子、光洋KOYO，美国ASCO，美国PARKER派克 等系列进口产品

贝加莱逆变电源模块8BVI0880HWS0.000-1

逆变器是一种DC to AC的变压器，它其实与转化器是一种电压逆变的过程。
转换器是将电网的交流电压转变为稳定的12V直流输出，而逆变器是将Adapter输出的12V直流电压转变为高频的高压交流电；两个部分同样都采用了用得比较多的脉宽调制（PWM）技术。其核心部分都是一个PWM集成控制器，Adapter用的是UC3842，逆变器则采用TL5001芯片。TL5001的工作电压范围3.6～40V，其内部设有一个误差放大器，一个调节器、振荡器、有死区控制的PWM发生器、低压保护回路及短路保护回路等。
输入接口部分：输入部分有3个信号，12V直流输入VIN、工作使能电压ENB及Panel电流控制信号DIM。VIN由Adapter提供，ENB电压由主板上的MCU提供，其值为0或3V，当ENB=0时，逆变器不工作，而ENB=3V时，逆变器处于正常工作状态；而DIM电压由主板提供，其变化范围在0～5V之间，将不同的DIM值反馈给PWM控制器反馈端，逆变器向负载提供的电流也将不同，DIM值越小，逆变器输出的电流就越大。
电压启动回路：ENB为高电平时，
输出高压去点亮Panel的背光灯灯管。
PWM控制器：有以下几个功能组成：内部参考电压、误差放大器、振荡器和PWM、过压保护、欠压保护、短路保护、输出晶体管。
直流变换：由MOS开关管和储能电感组成电压变换电路，输入的脉冲经过推挽放大器放大后驱动MOS管做开关动作，使得直流电压对电感进行充放电，这样电感的另一端就能得到交流电压。
LC振荡及输出回路：保证灯管启动需要的1600V电压，并在灯管启动以后将电压降至800V。

输出电压反馈：当负载工作时，反馈采样电压，起到稳定I逆变器电压输出的作用。
