概述
· 不带驱动的直线导向单元带
导向和活动滑块
· 被动导向轴/重型导轨用于在
多轴应用中提供作用力和
扭矩的支撑
· 高抗扭力
· 带动态负载时，振动减小
· 驱动轴和被动导向轴/重型导
轨可布局成并列的或重叠的
注意
1)不可去除终端挡块或
液压缓冲器
型号
DGC 无杆气缸
活塞直径 ∅ [mm]
行程 [mm]
导轨形式
FA 被动导向轴
缓冲形式
P 两端带弹性缓冲垫
YSR 自调节液压缓冲器，线性
YSRW 自调节液压缓冲器，渐进式
滑块

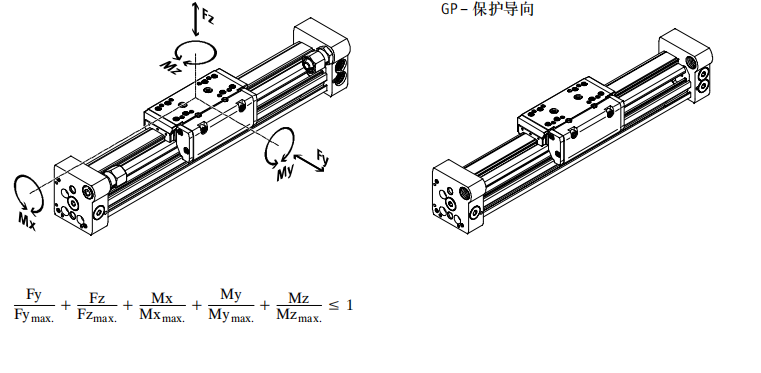

GP 带保护的循环滚珠轴承导轨
附加滑块
K 附加滑块
附件
F 脚架安装件
... M 型材安装件
... B 沟槽螺母， 用于安装沟槽
... L 用于传感器沟槽的沟槽盖
材料: 挡块
壳体: 阳极氧化铝
挡块支架: 不锈钢铸件
夹子：高质合金钢
不含铜和聚四氟乙烯
材料: 液压缓冲器支架
壳体: 阳极氧化铝
不含铜和聚四氟乙烯
YWZ1 可变的终端位置, 在一端
YWZ2 可变的终端位置, 在两端
行程 [mm] 1 ... 1,300 1 ... 1,900 1 ... 3,000 1 ... 5,000
导轨形式 外部循环滚珠轴承导轨
安装位置 任意
缓冲形式
9
两端带弹性缓冲垫
双端自调节缓冲器
安装型式 型材安装
脚架安装
直接安装
*速度 [m/s] 1 1.2 3
重复精度 [mm] 0.02 (带液压缓冲器 YSR/YSRW)
