WCS3B-LS221D
读头 WCS3B-LS221S
RS-485 接口
非接触式，*位置编码器
自动检测积垢
速度传输
产品阐述
读头，RS-485 接口，
带 RS-485 终端电阻
通用规格
通过速度 ≤ 12,5 m/s
测量范围 * 314,5 m
编码尺的自由公差 水平： 31 mm ( ± 15,5 mm )
垂直： 28 mm ( ± 14 mm )
分辨率 ± 0,4 mm （1,250 位置值/米）
功能性安全相关参数
MTTFd 198 a
任务时间 (TM) 20 a
诊断覆盖率 (DC) 0 %
指示灯/操作方法
工作指示灯 绿色 LED：通电
速度指示器 黄色 LED
如果过速度限制则熄灭
错误指示器 红色 LED
闪烁： 读头离开编码尺
常亮： 内部诊断测试失败
电气技术规格
工作电压 10 ... 30 V DC
功耗 2 VA
接口
接口类型 RS 485 接口
数据输出码 二进制码
协议 1 ， 2
传输速率 62,5 kBit/s
地址 0
终端 带 RS 485 端接
环境条件
工作温度 0 ... 60 °C (32 ... 140 °F)
存储温度 -40 ... 85 °C (-40 ... 185 °F)
相对湿度 90 % ，无冷凝
机械规格
连接类型 5 针 M12 x 1 连接器
防护等级 IP54
材料
外壳 ABS ， PC（聚碳酸酯）
质量 500 g
输出
输出速度 开关输出
短路保护
开关电压 工作电压
符合标准
发射干扰 DIN EN 61000-6-4 ， DIN EN 12015
抗扰度 DIN EN 61000-6-2 ， DIN EN 12016
耐冲击性 DIN EN 60068-2-27，半正弦 30 g，18 ms
抗振性 DIN EN 60068-2-6，正弦，5 g，10 - 2000 Hz，10 个循环
和证书
CSA cCSAus ，通用
2 类电源
CCC 额定电压 ≤ 36 V 时，产品不需要 CCC /标记
读头
读头，RS-485 接口，
带 RS-485 终端电阻, RS-485 接口, 非接触式，*位置编码器, 自动检测积垢, 集成显示屏模块
WCS3B-LS221H-OM
读头
读头，RS-485 接口，
带 RS-485 终端电阻, 适合户外使用, 非接触式，*位置编码器, 温度范围扩大, 自动检测积垢, RS-485 接口, 旋转嵌件使得可任意选择缆线出口
WCS3B-LS221DS
读头
读头，RS-485 接口，
带 RS-485 终端电阻, RS-485 接口, 非接触式，*位置编码器, 自动检测积垢, 集成显示屏模块, 速度传输
WCS3B-LS221ES
读头
读头，RS-485 接口，
带 RS-485 终端电阻, *测量长度 629 m, RS-485 接口, 非接触式，*位置编码器, 自动检测积垢, 速度传输
WCS3B-LS221H
读头
读头，RS-485 接口，
带 RS-485 终端电阻, RS-485 接口, 非接触式，*位置编码器, 自动检测积垢, 温度范围扩大
WCS3B-LS221H-OR
读头
读头，RS-485 接口，
带 RS-485 终端电阻, 适合户外使用, 非接触式，*位置编码器, 温度范围扩大, 自动检测积垢, RS-485 接口, 旋转嵌件使得可任意选择缆线出口
WCS3B-LS221S
读头
读头，RS-485 接口，
带 RS-485 终端电阻, RS-485 接口, 非接触式，*位置编码器, 自动检测积垢, 速度传输
WCS3B-LS221DH
读头
读头，RS-485 接口，
带 RS-485 终端电阻, RS-485 接口, 非接触式，*位置编码器, 自动检测积垢, 集成显示屏模块, 温度范围扩大
WCS3B-LS221H-OL
读头
读头，RS-485 接口，
带 RS-485 终端电阻, 适合户外使用, 非接触式，*位置编码器, 温度范围扩大, 自动检测积垢, RS-485 接口, 旋转嵌件使得可任意选择缆线出口

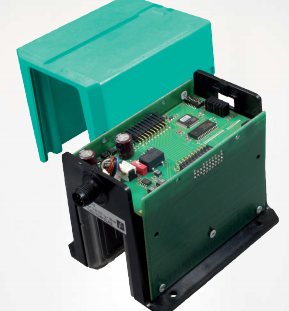

坚固的读取头可实现*定位，U形设计可保护
不受外界光线的影响，红外LED无需使用
接触和磨损：这些功能使位置编码系统
即使在极端的环境条件下也令人印象深刻。
技术数据摘录WCS3B-LS221 WCS2B-LS311H WCS-LS410D WCS3B-LS510-OM WCS3B-LS610DH-OM
分辨率±0.40毫米（1250针/米）
移动速度[vmax] 12.5 m / s
自由公差
到代码栏
水平：31毫米（±15毫米）
垂直：28毫米（±14毫米）
±12毫米
±12毫米
接口RS485 SSI CANopen以太网/ IP ProfiNet
选项–加热器显示屏户外室外，加热器，显示屏
甚至在不利条件下的精度也令人难以置信
专门设计的代码栏和非接触式扫描
读头意味着WCS可靠地检测到新
每0.8毫米的位置值-实时甚至高
速度。高性能发射器LED构成传感器
特别耐污染，防烟，防雾和防灰尘
环境，以确保位置数据可靠
通过标准检测并传输到控制面板
接口。可以连接到各种总线系统
使用各种可用的接口模块。
WCS Outdoor和WCS Extended产品变体为
适用于特别苛刻或非常苛刻的复杂解决方案
长途旅行。这两个选项可以结合使用
甚至在恶劣的环境（例如端口）中也可以互相使用设备。
