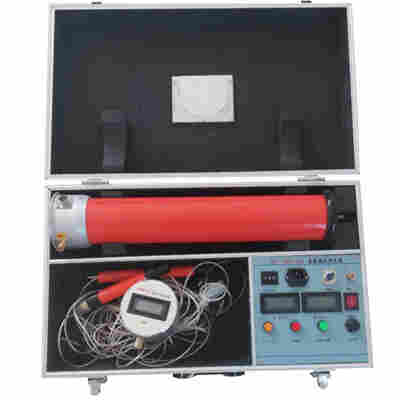

直流高压发生器产品特性及参数
直流高压发生器适用于供电部门现场直流高压试验，例如；电力电缆直流耐压和泄漏试验，磁吹避雷器氧化锌避雷器电导电流和1mA参考电压试验。可作激光电源，还能用于静电喷涂、静电织绒等场合。 其它需要直流高压的场合。
直流高压发生器是一种多用途的直流高压电源设备，本仪器具有较高的稳定度和可靠性，具有电压零位合闸保护、过电压保护及过电流保护功能，能实时保护仪器和试品的安全。本仪器还具有体积小、重量轻、便于携带、操作方便，连续可调安全可靠等特点。
直流高压发生器产品特性：
机箱采用铝合金机箱。
采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
采用电压大反馈，输出电压稳定度高，纹波系数≤3%。
全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差±（1.5%±2个字），电流误差±（1.5%±2个字）。
升压电位器零起升压。
0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（2%±2个字）。
过压保护采用拔码设定，一目了然，误差±2%。
倍压采用*材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
直流高压发生器产品参数：
|
规格型号 |
60/2 |
60/3 |
60/5 |
120/2 |
120/3 |
120/5 |
|
额定电压(kV) |
60 |
60 |
60 |
120 |
120 |
120 |
|
额定电流(mA) |
2 |
3 |
5 |
2 |
3 |
5 |
|
额定功率(W) |
120 |
180 |
300 |
240 |
360 |
600 |
|
机箱重量(kg) |
8 |
8 |
8 |
2 |
3 |
5 |
|
倍压重量(kg) |
4 |
4 |
5 |
6 |
6 |
8 |
|
倍压高度(mm) |
440 |
440 |
440 |
535 |
535 |
535 |
|
电压测量精度 |
数显表±(1.5%读数±2个字) |
|||||
|
电流测量精度 |
数显表±(1.5%读数±2个字) |
|||||
|
波纹系数 |
≤3% |
|||||
|
电压稳定度 |
随机波动，电源电压变化±10%时≤1% |
|||||
|
过载能力 |
空载电压可出额定电压10%使用10分钟 |
|||||
|
电源 |
单相交流50HZ 220V±10% |
|||||
|
工作方式 |
间断使用 |
|||||
|
一次连续时间为10分钟 |
||||||
|
工作环境 |
温度：0~40℃ |
|||||
|
相对湿度：室温为25℃时不大于85%（无凝露） |
||||||
|
海拔高度：1500米以下 |
||||||
|
结构特点 |
环氧玻璃钢电气绝缘倍压筒 |
|||||
|
空气绝缘、无泄漏之虑 |
||||||
|
操作箱特点 |
高精度0.75UDC1mA单触按钮（精度≤2.0%） |
|||||
|
过压保护采用拨置，一目了然 |
||||||
|
机箱倍压放置一个铝合金箱,整机一手可提 |
||||||
